1st rostfritt stål direktmonterad kulventil
Shangtai Valve är en professionell källtillverkare av 1PC rostfritt stål direktmonterad kulventil, designad för applikationer som kräver ställdon eller andra tillbehör. Alla ventilmaterial är spektrometertestade för att verifiera nickel- och krominnehåll. Storlekar från 1/2" till 2" är tillgängliga, med flera materialalternativ. Det ger en pålitlig lösning för OEM-utrustningstillverkare, distributörer och industriella vätskekontrollprojekt.
När en traditionell manuell kulventil är försedd med ett ställdon kan ytterligare fästen och kopplingar krävas för montering och uppriktning. Detta kan göra installationen mer komplicerad och kräva extra justering mellan ventil och ställdon.
Shangtai-ventilens direktmonterade design ger ett ställdonets monteringsgränssnitt på ventilen, vilket minskar behovet av ytterligare monteringskomponenter. Den kompakta ventil-till-ställdonanslutningen hjälper också till att förenkla installationen och upprätthålla korrekt överföring.
Denna 1PC rostfria direktmonterade kulventil utvecklades som svar på utländska kunders krav på en ventil i ett stycke som är kompatibel med ställdon. Shangtai utvecklade verktygen och optimerade ventilstrukturen utifrån dessa applikationskrav.
Ventilen är lämplig för industriell utrustning och automatiserade vätskekontrollsystem där en kompakt ventil och ställdonsanslutning krävs.
Produktparametrar
| Huvudmått: | 1/4" - 2" |
| Tryckklass: | CL150 |
| Trådstandard: | NPT, BSP |
| MAX tryck: | 285PSI |
| Design- och tillverkningsstandarder: | ASME B16.34 |
| Provning och inspektion: | API598 |
| Specialdesign: | Låsanordning, Anti-utblåsningsskaft |
| Tryck-temperaturbetyg: | ASME B16.34 |
| Porttyp: | Reducerad port |
| Temperaturområde: | -25℃~150℃ |
| Kroppsmaterial: | ASTM A351 CF8M（316） |
| Kulmaterial: | ASTM A182 F304 |
| Stammaterial: | ASTM A182 F304 |
| Sätesmaterial: | RPTFE(PTFE+15%fv) |
| Alternativ: | Annat material finns tillgängligt på begäran. |

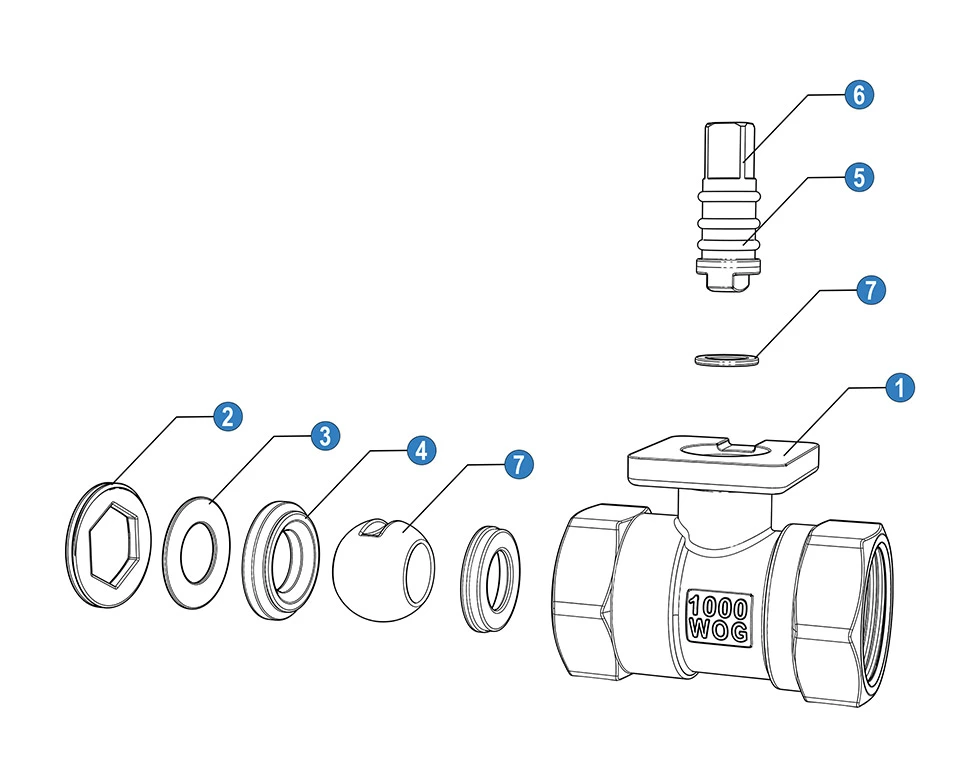

| Inga | Namn | Material(*N/B) | |
| 1 | Kropp | SS 316 | SS 304 |
| 2 | Lock | SS 316 | SS 304 |
| 3 | Bricka | SS 316 | SS 304 |
| 4 | Kulsits | PTFE | PTFE |
| 5 | O-ring | PTFE | PTFE |
| 6 | Stam | SS 316 | SS 304 |
| 7 | Boll | SS 316 | SS 304 |
| 8 | Friktionsring | PTFE | PTFE |
* N: Gängändar enligt ANSI B 2.1 NPT
* B: Gängändar enligt BS21 BSP

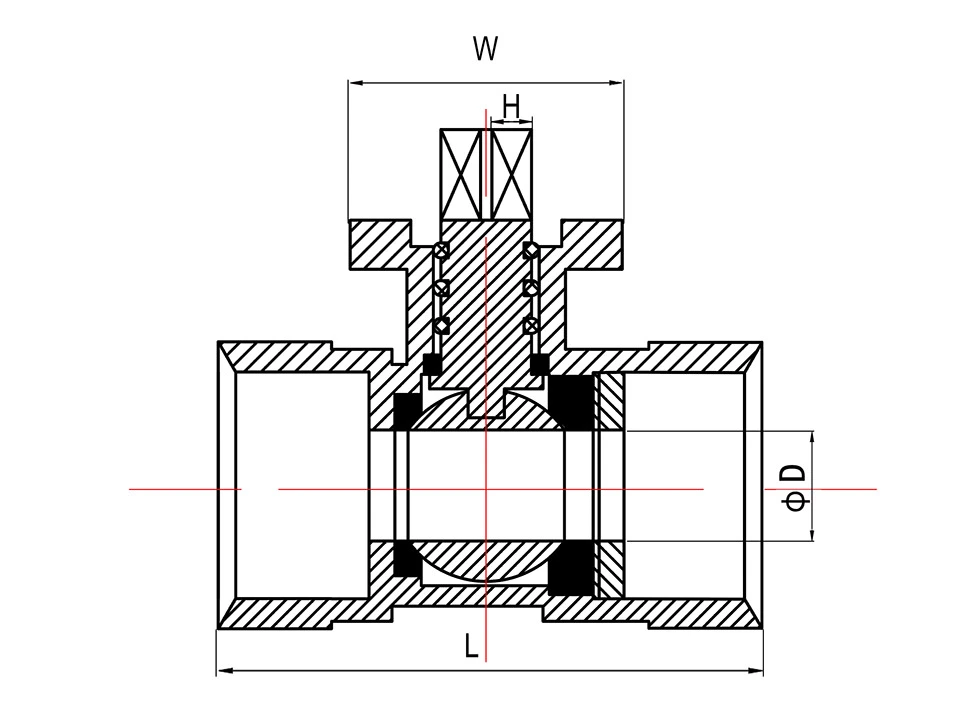

| Storlek | Mått (mm) | |||
| D | W | H | L(+-2) | |
| 1/2" | 25 | 36*36 | 6 | 54.5 |
| 3/4" | 32 | 36*36 | 9 | 59 |
| 1" | 38 | 36*36 | 9 | 72 |
| 1 1/4" | 47.5 | 36*36 | 9 | 76 |
| 2" | 65 | 50*50 | 11 | 97 |
Kv VÄRDEN
Kv = Vattenflödet i kubikmeter per timme som genererar ett tryckfall på 1 bar tvärs över den ventil.
| 1/2" | 3/4" | 1" | 11/4" | 2" |
| 5 | 13 | 28 | 40 | 109 |
Tekniska fördelar
Integrerad monteringslösning för ställdon
Den inbyggda ISO-monteringsplattformen möjliggör direktanslutning med ställdon, vilket minskar behovet av externa fästen och minimera installationskomponenter.
För utrustningstillverkare betyder detta:
- Snabbare monteringsprocess
- Renare utrustningsdesign
- Lägre installationskostnad
Optimized for OEM Equipment Manufacturing
Till skillnad från vanliga manuella kulventiler, är denna 1PC rostfria direktmonterade kulventil designad med automation integration i åtanke. Det hjälper OEM-kunder att utveckla kompakt utrustning med färre externa komponenter och enklare underhåll åtkomst.
Materialspårbarhet och tillförlitlighet
Vi utför spektrometertester på material av rostfritt stål för att verifiera nickel- och krominnehåll innan produktion, vilket säkerställer konsekvent materialprestanda.
Tillgängliga alternativ i rostfritt stål ger pålitlig korrosionsbeständighet för industriella vätskeapplikationer.
Kompakt ventilstruktur i ett stycke
Kroppsdesignen i ett stycke ger:
- Minskad läckagerisk
- Enkelt underhåll
- Utrymmesbesparande installation
Den är lämplig för utrustning där installationsutrymme och långsiktig tillförlitlighet är viktigt.
Precisionstillverkning för stabil drift
Varje ventil är tillverkad med precisionsbearbetningsteknik för att bibehålla exakta dimensioner, smidig drift och pålitlig anslutningsprestanda under industriella arbetsförhållanden.
Typiska applikationer
Automatiserad industriell utrustning
Används som en kompakt flödeskontrollkomponent i maskiner som kräver ställdondriven ventildrift.
Processkontrollsystem
Lämplig för industriella rörledningar där automatisk öppnings- och stängningskontroll krävs.
Utrustning för vattenrening
Används i filtrerings- och reningssystem med automatiserad vätskehantering.
VVS-utrustning
Ger tillförlitlig flödesomkoppling och avstängningskontroll för VVS-relaterade system.
Farmaceutisk och kemisk utrustning
Lämplig för applikationer som kräver konstruktion av rostfritt stål och stabil vätskekontroll.
OEM-support från Shangtai
Shangtai Valve tillhandahåller skräddarsydda ventillösningar för globala kunder, inklusive:
- Materialval efter arbetsförhållanden
- Anpassade storlekar och anslutningsstandarder
- OEM varumärkesstöd
- Bulkproduktionskapacitet
FAQ
Varför välja en direktmonterad kulventil istället för en vanlig kulventil?
En direktmonterad kulventil är designad för automationsapplikationer. Det gör att manöverdon kan installeras direkt, minskar extra komponenter och förenklar systemmonteringen.
Vilken typ av ställdon kan installeras på denna 1PC-kulventil i rostfritt stål, direktmonterad?
Ventilen kan matchas med pneumatiska och elektriska ställdon genom ISO-monteringsplattformen.
Är denna ventil lämplig för OEM-utrustning?
Ja. Den kompakta strukturen och den ställdonklara designen gör den lämplig för maskintillverkare och automation systemintegratörer.
Hur kontrollerar Shangtai Valve materialkvaliteten?
Råmaterial av rostfritt stål kontrolleras genom spektrometertestning för att verifiera sammansättningen och upprätthålla produktionen konsistens.
