Tillverkare av industriella grindventiler för tillförlitlig flödeskontroll i rörledningsapplikationer

Shangtai grindventiler är designade för pålitlig isolering i industriella rörsystem där ventilen normalt drivs i helt öppet eller helt stängt läge. Porten rör sig vertikalt bort från flödesvägen när den öppnas, vilket ger en rak passage som hjälper till att minska flödesmotståndet under normal drift.

Shangtai tillverkar grindventillösningar för vattenförsörjning, avloppsvattenrening, olje- och gasledningar, kemisk bearbetning, kraftgenerering, gruvdrift, HVAC och allmänna industriella verktyg. Olika karossmaterial, tryckklasser, ändanslutningar, tätningskonstruktioner och driftmetoder kan väljas beroende på rörledningens medium och driftsförhållanden.

Industriell portventilförsörjning och anpassning

Shangtai stöder standard och skräddarsydda ventilkonfigurationer baserat på storlek, tryckklass, anslutningsstandard, kropp och trimmaterial, sätesdesign, arbetsmetod och projektspecifikationer. Kontakta vårt team för teknisk bekräftelse och en offert.

Produkttyper och konstruktionsalternativ

Olika rörledningssystem kräver olika grindkonstruktioner. Shangtai kan tillhandahålla konfigurationer valda enligt installationsförhållanden, driftsfrekvens, tätningskrav och egenskaperna hos det transporterade mediet.

Stigande stamportventiler

Skaftet rör sig uppåt när ventilen öppnas, vilket ger en synlig indikation på ventilens läge. Denna konfiguration används vanligtvis där installationsutrymmet tillåter tillräckligt med spelrum ovanför ventilen.

Design med icke-resande stam

Skaftet förblir i ventilhuset eller huven under drift, vilket gör denna konfiguration lämplig för platser där det vertikala spelet är begränsat.

OS&Y grindventiler

Utvändig skruv- och okkonstruktion håller den gängade skaftet utanför ventilhuset och ger tydlig visuell indikation av öppet eller stängt läge.

Kilportsventiler

Solid wedge och flexibla kilkonfigurationer finns tillgängliga för olika tryck, temperatur, tätning och rörledningsservicekrav.

Fjädrande sittande mönster

Fjädrande sittande konfigurationer använder ett elastomeriskt säte för att ge tätningsprestanda för lämpliga vatten- och bruksapplikationer.

Metall sittande mönster

Metallsäteskonstruktion kan väljas för applikationer där ventilen kräver ett metall-till-metall tätningsarrangemang och högre motståndskraft mot krävande driftförhållanden.

Material för olika rörledningsmedia

Materialvalet bör beakta arbetsmedium, temperatur, tryck, korrosionsförhållanden och mekaniska krav för rörsystemet. Beroende på ventilkonstruktionen kan tillgängliga material innefatta gjutjärn, segjärn, gjutstål, rostfritt stål, brons och legerat stål.

Gjutjärn och segjärn

Används vanligtvis för vattenförsörjning, avloppsvatten, HVAC och allmännyttiga rörledningar där serviceförhållandena är lämpliga.

Kol och gjutstål

Lämplig för utvalda industri-, olja- och gas-, kraft- och processapplikationer som kräver högre mekanisk hållfasthet.

Rostfritt stål

Används där förbättrad korrosionsbeständighet krävs, med lämplig kvalitet vald enligt medium och driftsmiljö.

Brons och legeringsmaterial

Materialalternativ kan övervägas för specifika vätskeegenskaper, temperaturförhållanden, korrosionskrav eller projektspecifikationer.

Tryck, anslutning och driftalternativ

Ventilkonfigurationen bör matcha rörledningsdesignen snarare än att väljas enbart efter storlek. Shangtai kan konfigurera slussventiler enligt nominell storlek, tryckklassificering, ändkoppling, installationsförhållanden och erforderlig aktivering.

Nyckelvalsparametrar:Ventilstorlek, tryckklass, arbetstemperatur, medium, anslutningsstandard, kroppsmaterial, trimmaterial, sätestyp, installationsposition, driftsmetod och tillämpliga projektstandarder.

Beroende på produktkonfigurationen kan anslutningsalternativ inkludera fläns, gängad, hylssvets, stumsvets eller andra specificerade ändanslutningar. Den valda anslutningen bör motsvara befintlig rörledningsstandard och installationskrav.

För manuell drift kan handhjul, växellådor, kedjehjul och förlängningsstammar övervägas. Där fjärrstyrd eller automatiserad manövrering krävs kan elektrisk, pneumatisk eller hydraulisk manövrering konfigureras i enlighet med ventilstorlek, manövermoment, styrsystem och installationsmiljö.

Där grindventiler används

Dessa ventiler används främst för isolering av rörledningar snarare än kontinuerlig strypning. Deras raka flödesväg gör dem lämpliga för system där lågt flödesmotstånd i helt öppet läge och pålitlig avstängning är viktigt.

Vatten och avloppsvatten

Används i vattendistribution, reningsverk, pumpstationer, avloppsvattensystem och rörledningar för sektionsisolering och underhåll.

Olja och gas

Vald för lämpliga rörlednings- och processtjänster där tillförlitlig isolering krävs, med förbehåll för tillämpliga tryck-, material- och standardkrav.

Kemisk bearbetning

Material- och tätningskonfigurationer kan väljas enligt det kemiska mediet, temperatur, tryck och korrosionsförhållanden.

Kraft och industriella verktyg

Används i nytto-, kyl-, ångrelaterade, process- och andra industriella rörledningssystem där den valda ventildesignen uppfyller servicevillkoren.

Tillverkning och kvalitetskontroll

Shangtai integrerar ventiltillverkning, inspektion, försäljning och teknisk service för att stödja olika industriella rörledningskrav. Produktions- och inspektionsprocesser fokuserar på dimensionsnoggrannhet, tryckprestanda, tätningstillstånd, materialkrav och övergripande ventilfunktion.

Shangtais produkter är certifierade enligt tillämpliga krav inklusive ISO 9001, CE och EAC. Utvalda produkter kan även tillverkas och testas i enlighet med standarder som API 6D och API 598 när det krävs av projektet.

Standarder och inspektionskrav

När du begär en offert, vänligen ange erforderlig designstandard, tryckklass, anslutningsstandard, material, teststandard och certifieringsdokument. Detta gör att ventilkonfigurationen och inspektionskraven kan bekräftas före produktion.

Teknisk support för val av ventil

Att välja en slussventil innebär mer än att matcha den nominella rördiametern. Arbetsmediet, tryck, temperatur, installationsposition, anslutningsmått, arbetsfrekvens och erforderlig tätningsprestanda bör alla beaktas. Shangtai kan granska dessa parametrar och rekommendera en lämplig konfiguration baserat på de faktiska rörledningsförhållandena.

För projektkrav som involverar flera ventilstorlekar eller specifikationer kan du också tillhandahålla rörledningsritningar, ventilscheman, tekniska specifikationer eller befintlig ventilinformation. Vårt team kan granska tillgänglig information innan vi förbereder en offert.

För fler ventilprodukter och tillgängliga konfigurationer, besökShangtai ventil produktsortiment.

Vanliga frågor

Vilka typer av slussventiler finns tillgängliga?

Vanliga konfigurationer inkluderar stigande skaft, icke-stigande skaft, OS&Y, fjädrande sittande, metallsittande, solid wedge och flexibel kildesign. Lämplig konstruktion beror på rörledningens tillämpning och driftsförhållanden.

Hur väljer jag rätt ventil?

Valet bör ta hänsyn till ventilstorlek, tryckklassificering, arbetstemperatur, medium, anslutningstyp, installationsutrymme, driftsmetod, tätningskrav och projektspecifikationer.

Vilka material finns tillgängliga?

Beroende på konfigurationen kan kroppsmaterial innefatta gjutjärn, segjärn, gjutstål, rostfritt stål, brons och legerat stål. Sätes- och trimmaterial bör väljas i enlighet med medium och driftsförhållanden.

Är slussventiler lämpliga för flödesreglering?

De är i allmänhet avsedda för helt öppen eller helt stängd isolering snarare än kontinuerlig strypning. Globventiler eller dedikerade reglerventiler övervägs normalt när exakt flödesreglering krävs.

Vilka operationsmetoder finns tillgängliga?

Beroende på ventilstorlek och installationsförhållanden kan driftmetoder inkludera handratt, växellåda, elektriskt manöverdon, pneumatiskt manöverdon, hydrauliskt manöverdon, kedjehjul och förlängningsskaft.

Vad bör kontrolleras före installation?

Bekräfta ventilstorlek, tryckklass, ändanslutning, packningskompatibilitet, bultuppriktning, rörledningsrenhet, installationsutrymme och spelrum för spindel- eller ställdonets rörelse före installation.

Kan dessa ventiler användas för installation under jord?

Ja, när den valda konfigurationen är lämplig för begravd service. Beroende på installationen kan förlängningsskaft, skyddande beläggningar, lämpliga tätningsmaterial och lämpliga ventilboxarrangemang krävas.

Vilken information behövs för en offert?

Vänligen ange ventilstorlek, tryckklass, anslutningsstandard, kropps- och trimmaterial, sätestyp, arbetsmedium, temperatur, driftsmetod, kvantitet, erforderliga standarder och eventuella ritningar eller tekniska dokument.

Behöver du en portventilkonfiguration?

Skicka din ventilstorlek, tryckklassificering, medium, anslutningsstandard, material och driftkrav till Shangtai för teknisk bekräftelse och en offert.

Skicka förfrågan | Kontakta Shangtai

View as

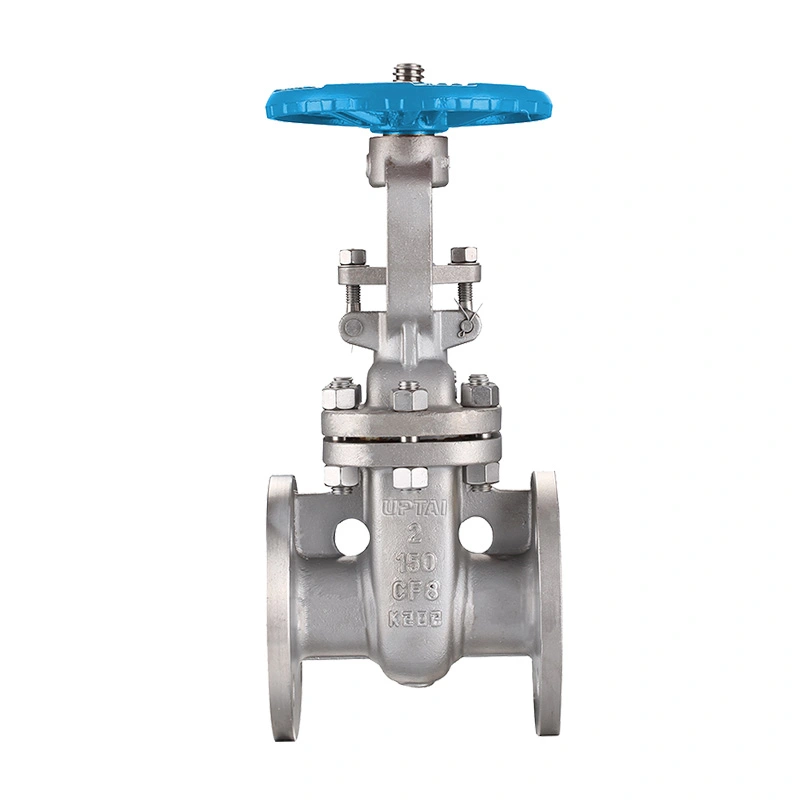

ANSI 150LB grindventil i rostfritt stål

ANSI 150LB slussventil i rostfritt stål designad i enlighet med API 603 och ASME B16.34. Den har RF-flänsade ändar, Stellite 6-säten med hårda ytor och NACE-krav för industriell rörledningsservice, vilket ger dubbelriktad avstängning och en rak flödesbana med låg tryckförlust.

Visa mer >> Skicka förfrågan >>

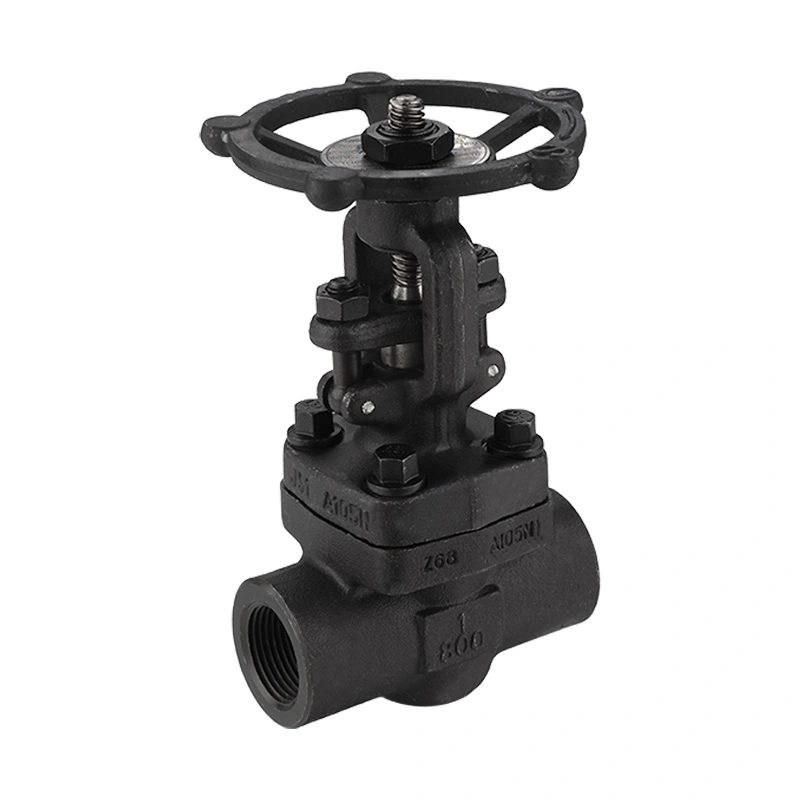

Smidd kolstål grindventil 800LB

Vår smidda kolstålportventil 800LB är konstruerad enligt API 602-standarder för högtrycksrörledningar. Med en robust smidd A105-kropp, OS&Y-design och pålitlig dubbelriktad avstängning, ger den exceptionell hållbarhet och flödeskontroll för krävande industrisystem.

Visa mer >> Skicka förfrågan >>
