ANSI 150LB grindventil i rostfritt stål
  • ANSI 150LB grindventil i rostfritt stålANSI 150LB grindventil i rostfritt stål
  • ANSI 150LB grindventil i rostfritt stålANSI 150LB grindventil i rostfritt stål

ANSI 150LB grindventil i rostfritt stål

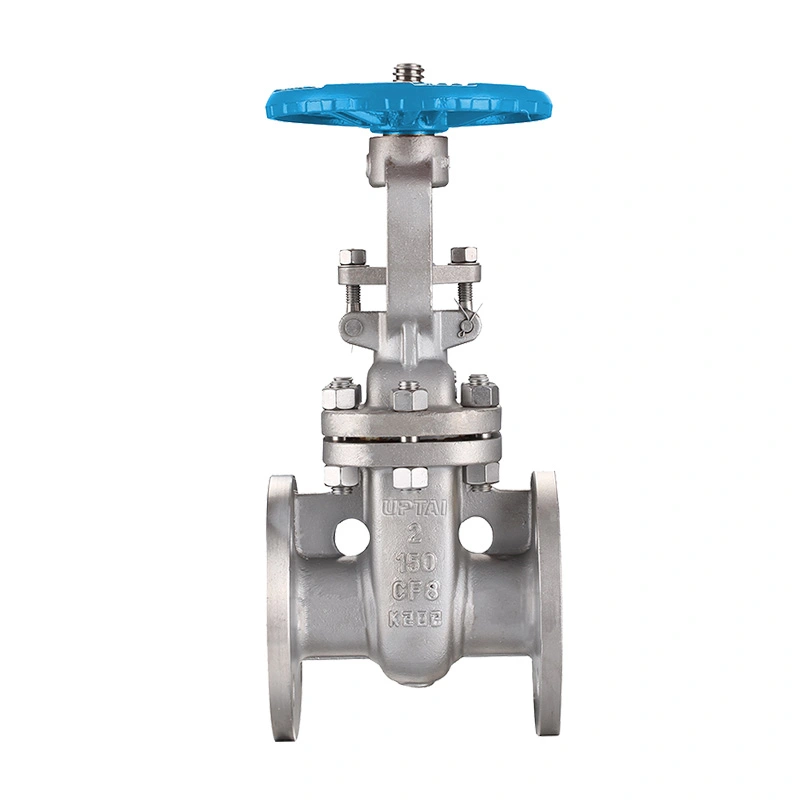

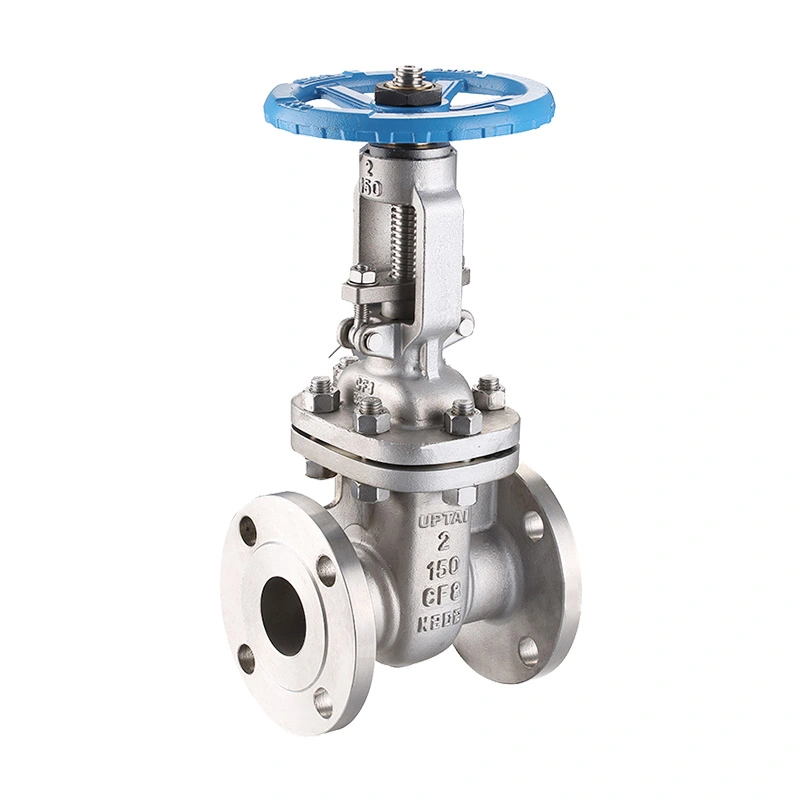

ANSI 150LB slussventil i rostfritt stål designad i enlighet med API 603 och ASME B16.34. Den har RF-flänsade ändar, Stellite 6-säten med hårda ytor och NACE-krav för industriell rörledningsservice, vilket ger dubbelriktad avstängning och en rak flödesbana med låg tryckförlust.

ANSI 150LB portventil i rostfritt stål är konfigurerad för rörledningsisolering där en flödesbana med full hål och en ventilkropp i rostfritt stål krävs. Porten rör sig vertikalt för att öppna eller stänga passagen, vilket gör denna ventil lämplig för applikationer som normalt kräver helt öppen eller helt stängd service snarare än kontinuerlig strypning. Den listade konfigurationen täcker NPS 2" till 48" och använder handratt eller växeldrift enligt ventilstorlek.

Shangtai tillverkar industriventiler i Wenzhou, Zhejiang, Kina. Ventiltillverkningen inkluderar materialberedning, bearbetning, komponentmontering, tryckprovning, inspektion, märkning och slutförpackning. Produktkonfigurationen kan bekräftas enligt rörledningsstorlek, tryckklass, driftmedium, temperatur, materialkrav, anslutningsstandard och tillämpliga projektspecifikationer.

Huvudmått

Storlek 2" - 48"
Tryckklass CL150
Design och tillverkningsstandarder ASME B16.34 / API 603
Mått ansikte mot ansikte Standard ASME B16.10
Avsluta anslutningar RF-kompatibla flänsar
Provning och besiktning API598
Anslutningsstandarder ASME B16.5 (NPS 2" ~ 24"), ASME B16.47 Series A (NPS 26" och uppåt)
Tryck-temperaturklassificeringar ASME B16.34
NACE-standarder NACE MR0175 / ISO 15156
Ventiloperatör Handratt (2" till 16"), växeloperatör (18" och högre)
Maximalt arbetstryck 285 PSI
Temperaturområde -29°C ~ +120°C
Kroppsmaterial ASTM A351 CF8 / CF8M
Skivmaterial ASTM A351 CF8 / CF8M
Stammaterial ASTM A182 F304 / F316
Sätesmaterial ASTM A182 F304 / ASTM A351 CF8M + Stellite 6
Alternativ Annat material finns tillgängligt på begäran.

Grindventilens konstruktion och driftprincip

Ventilen använder ett stängningselement av grindtyp som rör sig vinkelrätt mot rörledningens flödesriktning. När grinden är helt upphöjd öppnas flödespassagen; när porten sänks är passagen stängd. Detta genomgående arrangemang väljs vanligtvis för rörledningsisolering där låg tryckförlust i helt öppet läge är viktigt.

Grindventiler är i allmänhet avsedda för isolering snarare än rutinmässig strypning. Att hålla ventilen helt öppen eller helt stängd hjälper till att minska onödigt slitage på grinden och sittytor. Om flödesreglering krävs ska ventiltyp och driftsförhållanden utvärderas separat.

Kaross och skiva i rostfritt stål

De angivna kropps- och skivmaterialen är ASTM A351 CF8 / CF8M. Dessa rostfria stålsorter kan väljas för industriella tjänster där korrosionsbeständighet och materialkompatibilitet är viktiga överväganden. Det faktiska materialet bör matchas med processmediet, temperatur, tryck och projektspecifikation.

F304 / F316 Stam

Skaftet är specificerat som ASTM A182 F304 / F316. Skaftet överför manöverkraften från handratten eller växelmanöverdonet till grinden. Val av stammaterial bör övervägas tillsammans med ventilhus, skiva, säte, packning och processmedium.

Stellite 6-sitskonfiguration

Den listade sitskonfigurationen inkluderar ASTM A182 F304 / ASTM A351 CF8M + Stellite 6. Stellite 6 hårdbeläggning används på tillämpliga sittytor där motstånd mot slitage och upprepad sitskontakt krävs. Det exakta sätesarrangemanget bör bekräftas enligt ventilstorleken och beställd konfiguration.

Klass 150 tryck- och flänsanslutning

Klass 150-beteckningen identifierar ventiltryckklassen under det tillämpliga ASME-tryck-temperaturklassificeringssystemet. Det ska inte tolkas som ett fast 150 PSI arbetstryck. Det angivna maximala arbetstrycket är 285 PSI, medan det tillåtna trycket för en specifik ventil beror på material, storlek, temperatur och tillämplig tryck-temperaturklassificering.

Ventilen använder RF-kompatibla flänsade ändar. För NPS 2" till 24" är den angivna anslutningsstandarden ASME B16.5, medan NPS 26" och högre specificeras med ASME B16.47 Series A. Rörledningsflänsdimensioner, tryckklass, val av packning, bultarrangemang och yttillstånd bör kontrolleras före installation.

Ventildrift och storleksval

Arbetssättet ändras beroende på ventilstorlek. Den listade konfigurationen använder ett handhjul för ventiler från 2" till 16" och en växelmanöveranordning för 18" och större storlekar. Större ventiler kräver i allmänhet större arbetsmoment, vilket gör en växelmekanism lämplig för manuell drift av rörledningsventiler med större diameter.

Handrattsdrift

Handrattsdrift ger direkt lokal kontroll för de specificerade 2" till 16" ventilstorlekarna. Operatören bör vrida handratten i enlighet med ventilens öppnings- och stängningsriktning och bör inte använda överdriven extern kraft för att övervinna onormalt motstånd.

Växeloperatör

Ventiler från 18" och uppåt är specificerade med växeloperatörer. Växellådan ger mekaniska fördelar för att öppna och stänga större ventiler och kan vara användbar där direkt handrattsmanövrering skulle kräva överdriven manöverkraft.

NACE Serviceöverväganden

Den listade konfigurationen refererar till NACE MR0175 / ISO 15156. Dessa standarder är förknippade med materialkrav för utrustning som exponeras för specifika miljöer som innehåller svavelväte vid olje- och gasproduktion. NACE-tillämpligheten bör bekräftas mot den faktiska servicemiljön, materialkrav, tryck, temperatur och projektspecifikation snarare än antas enbart från ventilmodellen.

För sourservice-applikationer kan materialval och hårdhetskrav vara viktiga. Den kompletta ventilkonfigurationen, inklusive tryckinnehållande material, trim, säten, spindel och andra våta komponenter, bör därför granskas mot tillämpliga projektkrav innan beställning.

Tillämpliga industrier

Olje- och gassystem

Används för isolering av rörledningar i uppströms-, mittströms-, raffinerings- och petrokemiska applikationer där de valda materialen och tryckklassen av rostfritt stål är kompatibla med driftsförhållandena.

Kemisk bearbetning

Lämplig för isolering av kompatibla kemikalie- och processvätskor. Kropp, skiva, skaft, säte och andra materialval bör kontrolleras mot den kemiska sammansättningen, koncentrationen, driftstemperaturen och trycket.

Vatten och avloppsvatten

Gäller utvalda vattendistributions-, behandlings-, bruks- och processvattenledningar där en flänsad isoleringsventil krävs.

Kraft- och elsystem

Kan användas för isolering i industriella rörledningar, kraftrelaterade system, HVAC-tjänster och andra kompatibla vätsketillämpningar inom de angivna tryck- och temperaturgränserna.

Urvalsöverväganden

Rörledningsstorlek:Bekräfta den nominella rörstorleken och önskad ventilstorlek innan du beställer. Ventiler med stor diameter bör också kontrolleras för tillgängligt installations- och driftsutrymme.

Tryckklass:Bekräfta att klass 150 och det angivna maximala arbetstrycket är lämpliga för det faktiska rörledningstrycket vid driftstemperaturen.

Medium kompatibilitet:Kontrollera att det rostfria stålkroppen, skivan, skaftet, sätet, packningen och andra fuktade material är kompatibla med processmediet.

Anslutningsstandard:Verifiera flänsstandarden, RF-facket, bulthålsarrangemanget, packningstyp och kraven ansikte mot ansikte mot rörledningsritningarna.

Driftsmetod:Bekräfta om handratts- eller växeldrift krävs enligt ventilstorlek, installationsposition, tillgängligt manöverutrymme och erforderligt manövermoment.

Krav på sura tjänster:Om ventilen är avsedd för surgas eller annan H2S-innehållande tjänst, tillhandahåll tillämplig NACE eller projektspecifikation för material- och tillverkningsbekräftelse.

Installation och underhåll

Innan installation, inspektera ventilen, flänsytor, tätningsytor och skyddskåpor för transportskador. Rörledningen bör vara korrekt inriktad så att externa rörbelastningar inte överförs i onödan

FAQ

F1: Hur skiljer sig en slussventil från en kulventil i rörledningsisolering?

En grindventil använder en linjärt rörlig grind för att öppna eller stänga rörledningen, medan en kulventil använder en roterande kula. Grindventiler väljs vanligtvis för större rörledningsisolering där en rak flödesväg och relativt lågt flödesmotstånd i helt öppet läge krävs.

F2: Vad ska kontrolleras om slussventilen är svår att manövrera?

Kontrollera om rörledningen är korrekt inriktad, om spindeln och manövermekanismen är rena och smorda enligt specifikation, och om överdrivet tryck eller avlagringar påverkar grindens rörelse. Om onormalt motstånd kvarstår, bör ventilen isoleras och inspekteras i stället för att tvingas med ytterligare extern hävstång.

F3: Hur ska en slussventil i rostfritt stål förvaras före installation?

Ventilen bör förvaras på en ren och torr plats med flänsskydden på plats. Undvik exponering för frätande ämnen, överdriven fukt, stötar och kontaminering av de inre tätningsytorna. Stora ventiler bör också stödjas på lämpligt sätt under lagring och hantering.

F4: Vad kan orsaka läckage efter att en slussventil har installerats?

Möjliga orsaker inkluderar skadade tätningsytor, olämplig packningsinstallation, främmande material inuti ventilen, felaktig stängning eller problem med rörledningens uppriktning. Den faktiska orsaken bör fastställas genom inspektion och tryckprovning efter att systemet har isolerats på ett säkert sätt.

F5: Kan en ANSI 150LB portventil i rostfritt stål levereras enligt en rörledningsritning?

Ja. Ventilstorlek, mått vända mot yta, flänsarrangemang, driftsposition, materialkonfiguration och andra anslutningskrav kan granskas mot en rörledningsritning före produktion. Detta är särskilt användbart för ersättningsventiler och projekt med fasta installationsmått.

F6: Kan ventilen användas som ersättning för en befintlig slussventil?

Ja, förutsatt att ersättningsventilen överensstämmer med erforderlig storlek, tryckklass, yta mot yta, flänsanslutning, materialspecifikation, arbetssätt och installationsutrymme. Befintliga ventilritningar, namnskyltinformation eller dimensionsdata kan användas för konfigurationsbekräftelse.

F7: Hur kan ventilens livslängd bibehållas?

Manövrera ventilen inom dess specificerade tryck- och temperaturgränser, undvik onödig upprepad cykling, håll spindeln och manövermekanismen i lämpligt skick och inspektera ventilen regelbundet enligt underhållsschemat för rörledningen. Eventuellt onormalt läckage eller driftmotstånd bör undersökas omedelbart.

F8: Vilken teknisk information bör bekräftas innan du beställer?

Nyckelinformationen inkluderar nominell storlek, tryckklass, ändanslutning, yta mot yta, kropps- och trimmaterial, säteskonfiguration, driftsmetod, servicemedium, tryck, temperatur, tillämpliga standarder och eventuella speciella inspektions- eller dokumentationskrav.

Skicka förfrågan
Kontaktinformation
Kontakta vårt team med produktspecifikationer, arbetsförhållanden, anslutningsstandarder, tryckkrav eller ritningar. Vi tillhandahåller ventilrekommendationer, anpassningsalternativ, prissättning och teknisk support enligt dina projektbehov.
