Smidd kolstål grindventil 800LB

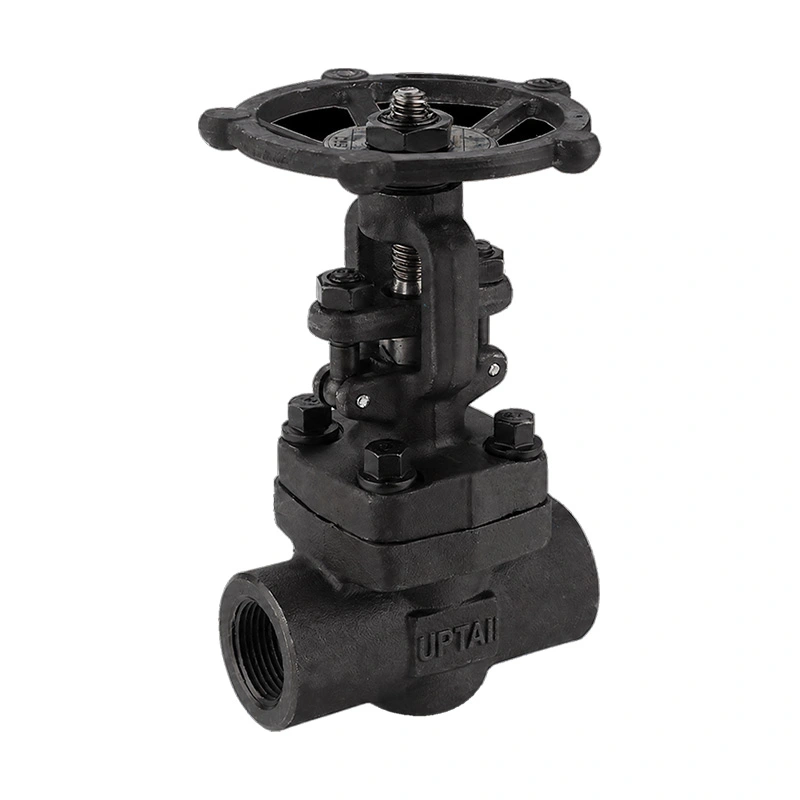

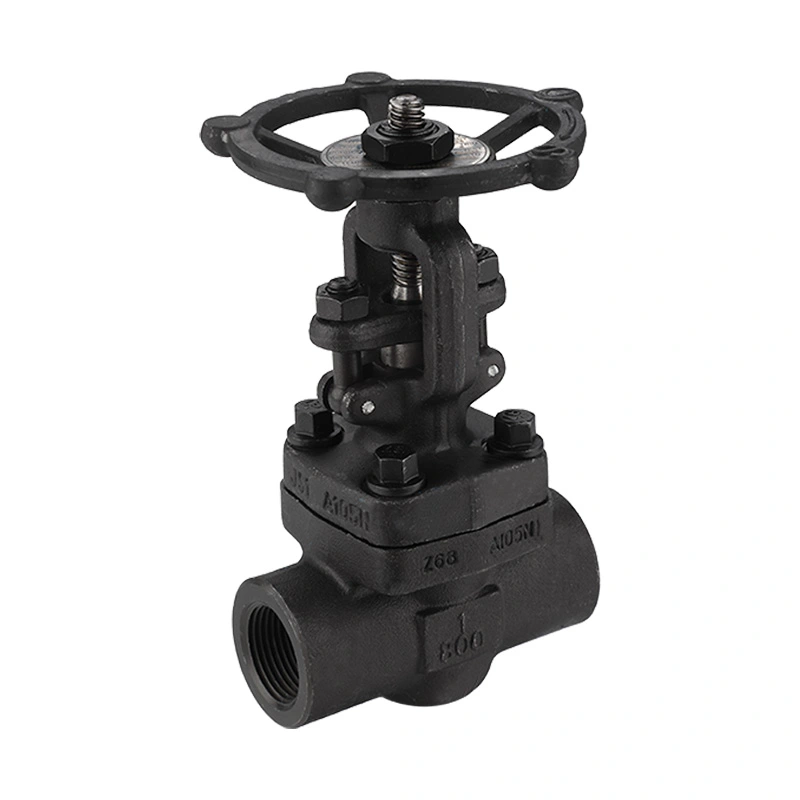

Forged Carbon Steel Gate Valve 800LB är en smidd grindventil för småhåliga industrirör. Den använder en ASTM A105N-kropp, OS&Y-skaftarrangemang, bultad motorhuv och handrattsdrift. NPT-, BSP- och sockelsvetsanslutningar finns tillgängliga för olika rörkonfigurationer.

Shangtai tillverkar industriventiler i Wenzhou, Zhejiang, Kina. Produktionsprocessen omfattar bearbetning, montering, tryckprovning, inspektion, märkning och förpackning. Ventilspecifikationerna kan bekräftas från erforderlig storlek, anslutning, medium, tryck, temperatur och materialkrav.

Huvudmått

Ventilkonstruktion

Ventilhuset är tillverkat av ASTM A105N smidd kolstål. Motorhuven är bultad till kroppen, vilket ger tillgång till de inre delarna efter att ledningen har isolerats och trycklösts.

OS&Y stam

Den yttre skruv- och okdesignen placerar skaftet utanför ventilhuset. Spindelrörelser kan ses under drift, vilket också ger en enkel visuell indikering av ventilens läge.

Solid kil

Kilen rör sig vertikalt för att stänga flödespassagen. Spjällventilen är avsedd för isoleringsservice och drivs normalt i helt öppet eller helt stängt läge.

Stam- och sätesmaterial

Det listade stammaterialet är ASTM A182 F6a. Skivan finns i ASTM A-276 Gr. 420 med en valfri Stellite 6 hårdvänd konfiguration, medan det listade sitsmaterialet är ASTM A-276 Gr. 410.

Tryck och temperatur

Ventilen är klassad CL800 med ett listat maximalt arbetstryck på 1975 PSI. Det tillämpliga arbetstrycket beror på temperatur, material, storlek och relevant tryck-temperaturklassificering. Ventilen bör väljas utifrån de faktiska driftsförhållandena snarare än enbart tryckklassen.

Det angivna temperaturområdet är -29ºc + 425ºc. Sätet, spindeln, packningen och andra interna material bör kontrolleras för kompatibilitet när ventilen används vid förhöjda temperaturer.

Avsluta anslutningsalternativ

Ventilen kan levereras med NPT-, BSP- eller muffsvetsändar. Anslutningen bör matcha rörledningsspecifikationen och installationsmetoden.

NPT

NPT-gängade ändar är specificerade enligt den listade ASME B1.20.1-anslutningsstandarden. Gängstorlek och passande komponenter bör kontrolleras före installation.

BSP

BSP-ändar finns tillgängliga för rörsystem som använder kompatibla BSP-gängor. Den nödvändiga trådkonfigurationen bör bekräftas vid beställning.

Sockelsvets

Muffsvetsändar är lämpliga för småhålsrör där en svetsad anslutning krävs. Svetsprocedurer bör följa gällande rörspecifikationer.

NACE-krav

Specifikationen listar NACE MR0175 / ISO 15156. För sura serviceapplikationer bör ventilmaterial och tillverkningskrav ses över mot de faktiska serviceförhållandena och projektspecifikationen.

Där NACE-överensstämmelse krävs, bör de erforderliga materialkvaliteterna, hårdhetsgränserna, inspektionskraven och dokumentationen bekräftas före produktion.

Typiska applikationer

Olja och gas:Isoleringspunkter med små hål i uppströms, nedströms och processrör.

Raffinering och petrokemisk:Processledningar, rörledningar och utrustningsanslutningar som kräver manuell isolering.

Kraftproduktion:Valda ång-, pann- och elledningar inom de angivna tryck- och temperaturgränserna.

Industriell utrustning:Kompakta rörenheter och processutrustning som använder gängade eller muffsvetsade anslutningar.

Urvalspunkter

Bekräfta ventilstorlek, anslutningstyp, driftstryck, temperatur, medium och materialkrav innan du beställer. Ange tillämplig NACE-specifikation för applikationer med sura tjänster. För gängade anslutningar, bekräfta gängtyp och storlek. För sockel-svetsanslutningar, bekräfta rördimensionerna och svetskraven.

Ventilen är avsedd för isolering. Om applikationen kräver kontinuerlig flödesreglering, bör driftsmetod och ventiltyp ses över innan valet.

Installation och underhåll

Inspektera ventilen och anslutningsändarna före installation. Håll de inre ytorna rena och ta bort skyddshöljen först när ventilen är klar att installeras.

Gängade anslutningar ska monteras med den specificerade tätningsmetoden utan överdriven åtdragning. För versioner med muffsvets bör svetsproceduren styra värmetillförseln och följa tillämpliga rörkrav.

Efter installationen, använd handratten och kontrollera hela öppnings- och stängningsrörelsen. Före underhåll, isolera och tryckavlasta rörledningen. Inspektionen bör inkludera spindeln, packningsområdet, motorhuvsanslutningen, handratten och tätningsytor.

Testning och dokumentation

Ventilen är designad och tillverkad enligt API 602, med API 598 specificerad för testning och inspektion. Inspektion kan innefatta materialkontroller, dimensionsinspektioner, skalprovning, sätesläckagetestning, driftkontroller och slutinspektion.

Materialinformation, dimensionsdata, ritningar, inspektionsprotokoll och testdokumentation kan tillhandahållas enligt beställningskraven.

FAQ

F1: Vad är en smidd kolstålportventil 800LB?

En smidd slussventil i kolstål 800LB är en smidd slussventil för högtrycksrör med små hål. Den använder en smidd kropp av kolstål och ett stängningselement av grindtyp för rörledningsisolering. Den listade konfigurationen inkluderar OS&Y-drift, en bultad motorhuv, handrattsdrift och NPT-, BSP- eller sockelsvetsanslutningar.

F2: Vad är skillnaden mellan en OS&Y och en design med dold stam?

I en OS&Y-design är spindeln placerad utanför ventilhuset och rör sig synligt under drift. En design med dold spindel håller spindelrörelsen inne i ventilhuset. OS&Y-arrangemanget gör den ungefärliga ventilpositionen lättare att identifiera visuellt.

F3: När ska en hylsa-svetsanslutning väljas?

Muffsvetsändar kan övervägas för småhåliga rörsystem där en svetsad anslutning krävs. Rörstorlek, väggtjocklek, svetsningsprocedur och projektrörstandard bör bekräftas innan valet.

F4: Kräver ventilen regelbunden smörjning?

Smörjkraven beror på ventilens design och driftsförhållanden. Spindeln och driftskomponenterna ska underhållas enligt tillverkarens underhållsinstruktioner och olämpliga smörjmedel ska inte appliceras på tätningskomponenter.

F5: Vad kan orsaka externt läckage runt stammen?

Läckage i spindelområdet kan vara relaterat till packningsskick, skaftytor, felaktig justering eller komponentslitage. Ventilen bör isoleras och göras trycklös innan inspektion eller service av packningsområdet.

F6: Kan denna ventil anpassas med andra material?

Andra materialkonfigurationer är tillgängliga på begäran. Erforderlig kropp, skiva, skaft, säte och andra material bör specificeras enligt medium, tryck, temperatur, korrosionsförhållanden och tillämpliga standarder.

F7: Vilken information ska lämnas för en offert?

Ange ventilstorlek, anslutningstyp, medium, arbetstryck, temperatur, kvantitet, materialkrav, NACE-krav om tillämpligt och eventuella tillämpliga ritningar eller projektspecifikationer.
