Pålitlig tillverkare av minikulventiler för kompakt industriell flödeskontroll

Shangtai Mini kulventilerär designade för rörledningar, utrustning och styrsystem med liten diameter där pålitlig avstängning krävs i begränsat installationsutrymme. Deras kompakta konstruktion och kvartsvarvsdrift ger en praktisk lösning för snabb flödesisolering i vatten, luft, pneumatik, HVAC, bevattning, instrumentering och andra lätta system.

Jämfört med större industriella kulventiler är minidesigner avsedda för kompakta rörledningar och utrustningsanslutningar där installationsutrymme, ventilstorlek och anslutningskonfiguration är viktiga valfaktorer. Shangtai tillhandahåller olika karossmaterial och anslutningsalternativ beroende på arbetsmedium, tryck, temperatur och rörkrav.

Kompakt ventilförsörjning för system med liten diameter
Shangtai tillhandahåller minikulventiler för utrustningstillverkare, distributörer, systemintegratörer och industriella rörprojekt. Skicka din ventilstorlek, anslutningstyp, medium, tryck och kvantitetskrav för konfiguration och offertsupport.

Kompakt konstruktion för begränsat installationsutrymme

Den kompakta kroppen är lämplig för rörledningar och utrustning med liten diameter där en konventionell ventil i full storlek kan kräva mer installationsutrymme. Kvartsvarvsmekanismen gör att ventilen kan öppnas eller stängas snabbt, vilket gör den lämplig för lokal avstängning och underhållsisolering.

För kompakta maskiner, pneumatisk utrustning, vattenbehandlingsenheter, HVAC-enheter och instrumenteringssystem bör ventildimensioner och anslutningsorientering beaktas tillsammans med tillgängligt installationsutrymme. Shangtai kan granska applikationskraven innan du bekräftar lämplig konfiguration.

Anslutningsmöjligheter för olika rörledningar med liten diameter

Minikulventiler kan levereras med anslutningskonfigurationer anpassade till olika rörledningar och utrustningsgränssnitt. Beroende på modell kan tillgängliga alternativ vara invändig gängad, hangängad, slanghulling, kompression och insticksanslutningar.

Anslutningstyp	Typisk tillämpning	Urvalsövervägande
Kvinnlig tråd	Gängade rör och utrustningsanslutningar	Tråd standard och nominell storlek
Hantråd	Kompakt utrustning och gängade sammansättningar	Matchande anslutning och gängspecifikation
Slang Barb	Flexibla slangar och lågflödessystem	Slang eller slang inre diameter
Kompression	Slangar och utrustningsenheter	Rörmaterial, storlek och passningsspecifikation
Push-In	Pneumatiska och kompakta styrsystem	Kompatibla slangar och arbetstryck

Gängade konfigurationer kan väljas med standarder som BSP, NPT eller metriska gängor enligt det befintliga rörsystemet. Anslutningskompatibilitet bör bekräftas innan du beställer för att undvika installationsproblem.

Tillval i mässing och rostfritt stål

Materialvalet bör baseras på arbetsmedium och servicemiljö snarare än enbart ventilstorlek. Mässing används vanligtvis för allmänna vatten-, luft- och andra icke-korrosiva tjänster, medan rostfritt stål kan övervägas när större korrosionsbeständighet eller renare materialförhållanden krävs.

Tätningsmaterialet är också viktigt eftersom temperatur, tryck och kemisk kompatibilitet kan påverka serviceprestandan. När du begär en offert, ange arbetsmedium och driftsförhållanden så att karossen och tätningskonfigurationen kan granskas i enlighet därmed.

Materialval spelar roll
För vatten, tryckluft, inert gas, olja eller andra medier, bekräfta kroppsmaterialet, tätningsmaterialet, arbetstemperaturen och tryckklassificeringen tillsammans. Detta hjälper till att säkerställa att den valda ventilen matchar de faktiska serviceförhållandena.

På/av flödesisolering för system med liten diameter

Minikulventiler är i första hand konstruerade för helt öppen eller helt stängd flödeskontroll. Deras kvartsvarvsdrift gör att operatören snabbt kan isolera en ledning under drift, underhåll eller felsökning av utrustningen.

De är i allmänhet inte avsedda för exakt kontinuerlig strypning. När noggrann flödesjustering krävs, kan en nålventil eller dedikerad styrventil ge en mer lämplig lösning.

Produktapplikationer

Deras kompakta dimensioner och flera anslutningsmöjligheter gör att dessa ventiler är lämpliga för en rad rörledningar och utrustningstillämpningar med liten diameter, inklusive:

Vattenförsörjning och små vattenledningar
Tryckluft och pneumatisk utrustning
VVS-enheter och kompakta vätskesystem
Bevattning och jordbruksutrustning
Instrumentering och små styrsystem
Små maskiner och utrustningssammansättningar
Utrustning för vattenbehandling
Kompatibla olje- och gastillämpningar

För tillämpningar som involverar frätande kemikalier, hög temperatur, högt tryck eller speciella gaser, bör ventilkonfigurationen bekräftas mot de faktiska driftsförhållandena innan valet.

Tryck och installationsöverväganden

Den tillämpliga tryckklassificeringen beror på ventilstorlek, husmaterial, inre konstruktion, tätningsmaterial och anslutningstyp. En kompakt ventil bör inte väljas endast baserat på nominell rörstorlek. Arbetstryck och temperatur bör kontrolleras mot den specifika ventilkonfigurationen.

De flesta tvåvägskonstruktioner kan hantera flöde i båda riktningarna när konstruktionen tillåter dubbelriktad drift. Om en viss modell har en markerad flödesriktning, bör ventilen installeras enligt tillverkarens instruktioner och rörledningsdesignen.

För installationer i trånga utrustningsutrymmen, kontrollera ventilens övergripande dimensioner, handtagsspel, gängorientering, slangåtkomst och underhållsutrymme innan du slutför konfigurationen.

Tillverkning och kvalitetskontroll

Shangtai tillverkar ventiler enligt definierade produktspecifikationer och granskar nyckelparametrar som kroppsmaterial, anslutningsdimensioner, tätningskonfiguration, tryckkrav och driftsmetod under produktion. Tillämplig inspektion och tryckprovning kan ordnas enligt produktspecifikationen och projektkraven.

För OEM- eller projektorder kan kunder tillhandahålla ritningar, tekniska specifikationer, anslutningsstandarder, applikationsinformation eller prover för konfigurationsgranskning. Detta är särskilt användbart när ventilen måste matcha befintlig utrustning eller ett specifikt slangsystem.

Hur man anger rätt minikulventil

Innan du begär en offert, förbered följande information:

Nominell ventil eller rörstorlek
Kroppsmaterial, såsom mässing eller rostfritt stål
Anslutningstyp och gängstandard
Arbetsmedium
Arbetstryck
Driftstemperatur
Nödvändig kvantitet
Handtagstyp eller andra konfigurationskrav
Ytbehandlingskrav, om tillämpligt

Om ventilen är avsedd för en befintlig maskin eller rörenhet kan ritningar, fotografier, anslutningsmått eller provdelar också hjälpa till att bekräfta kompatibiliteten.

Vanliga frågor

Vilka medier kan minikulventiler användas med?

De används ofta för vatten, luft, inert gas och kompatibla lättoljetjänster. Det slutliga valet bör ta hänsyn till ventilhusets material, tätningsmaterial, arbetstryck, temperatur och mediakompatibilitet.

Är dessa ventiler lämpliga för flödesreglering?

De är huvudsakligen konstruerade för på/av-kontroll och flödesisolering. Om noggrann kontinuerlig flödesjustering krävs kan en nålventil eller annan dedikerad styrventil vara mer lämplig.

Vilka anslutningstyper finns tillgängliga?

Vanliga alternativ inkluderar invändig gänga, hangänga, slanghulling, kompression och insticksanslutningar. Gängstandarder som BSP, NPT eller metriska gängor kan väljas enligt kraven på rörledningar och utrustning.

Hur väljer jag mellan mässing och rostfritt stål?

Mässing väljs vanligtvis för allmänna vatten, luft och icke-korrosiva media, medan rostfritt stål kan vara att föredra för tillämpningar som kräver större korrosionsbeständighet eller specifik materialkompatibilitet. Arbetsförhållandena bör ses över innan man väljer kroppsmaterial.

Kan de användas i högtryckssystem?

Den tillämpliga tryckklassificeringen beror på ventilstorlek, material, konstruktion och anslutningstyp. Vänligen bekräfta det faktiska arbetstrycket och temperaturen innan du beställer så att lämplig konfiguration kan väljas.

Kan ventilen installeras i någon riktning?

Många tvåvägskonfigurationer kan arbeta med flöde i båda riktningarna. Installationen bör dock följa den specifika ventilkonstruktionen och rörledningsdesignen. Om en modell har en markerad flödesriktning bör den installeras därefter.

Vilken information behövs för en offert?

Ange ventilstorlek, husmaterial, anslutningstyp, gängstandard, arbetsmedium, tryck, temperatur, kvantitet och eventuella krav på handtag eller ytbehandling. Ritningar eller fotografier är också användbara när ventilen behöver matcha befintlig utrustning.

Behöver du en kompakt ventil för din utrustning?
Skicka din ventilstorlek, anslutningsspecifikation, arbetsmedium, tryck, temperatur och kvantitet till Shangtai för konfigurationsbekräftelse och offert.

Skicka förfråganellerKontakta Shangtai Valveför teknisk assistans med val av ventiler, specifikationer och projektkrav.

View as

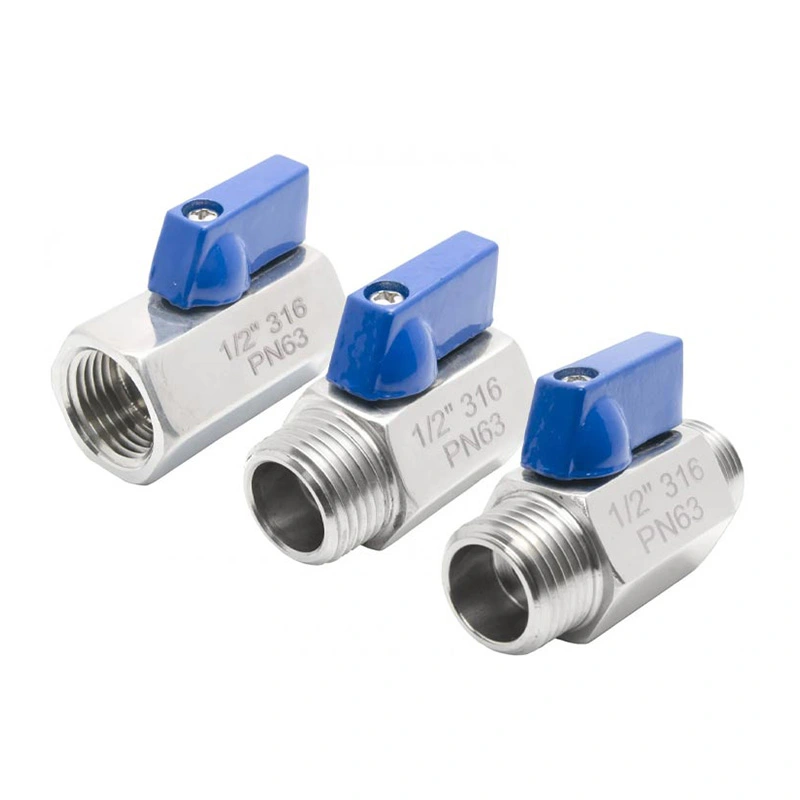

Minikulventil i rostfritt stål

Shangtai rostfria minikulventiler är kompakta avstängningsventiler för vatten, luft, gas och andra lätta rörledningsapplikationer. De är tillverkade i Wenzhou och finns tillgängliga med rött eller blått handtag, med ISO 9001 och CE-dokumentation, produktritningar och teknisk support som tillhandahålls enligt projektets krav.

Visa mer >> Skicka förfrågan >>

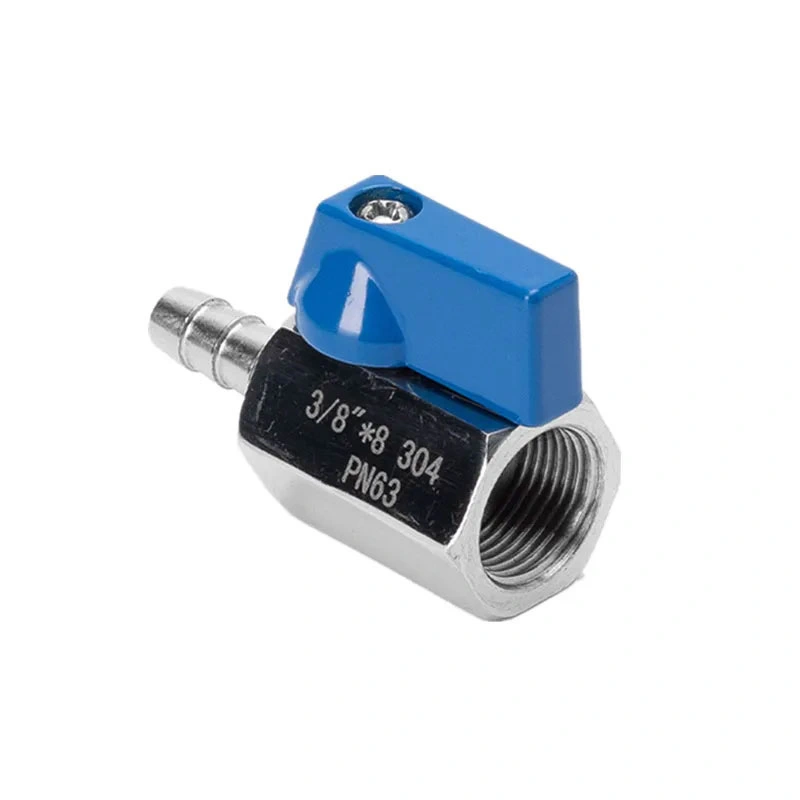

Rostfritt stål gängad nippelslang minikulventil

Shangtai rostfritt stål gängad nippelslang Minikulventil kopplar gängade ledningar till slangar för kompakt avstängningskontroll. Fabriksdirekt från Wenzhou med ISO 9001/CE-produktion, konkurrenskraftiga priser, produktparametrar och snabb teknisk support.

Visa mer >> Skicka förfrågan >>
