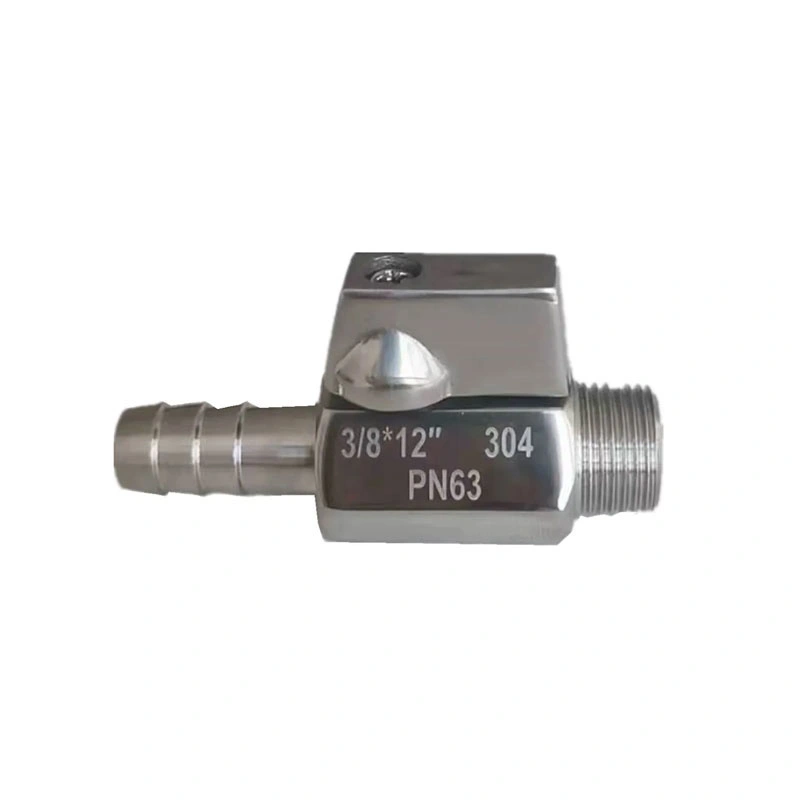

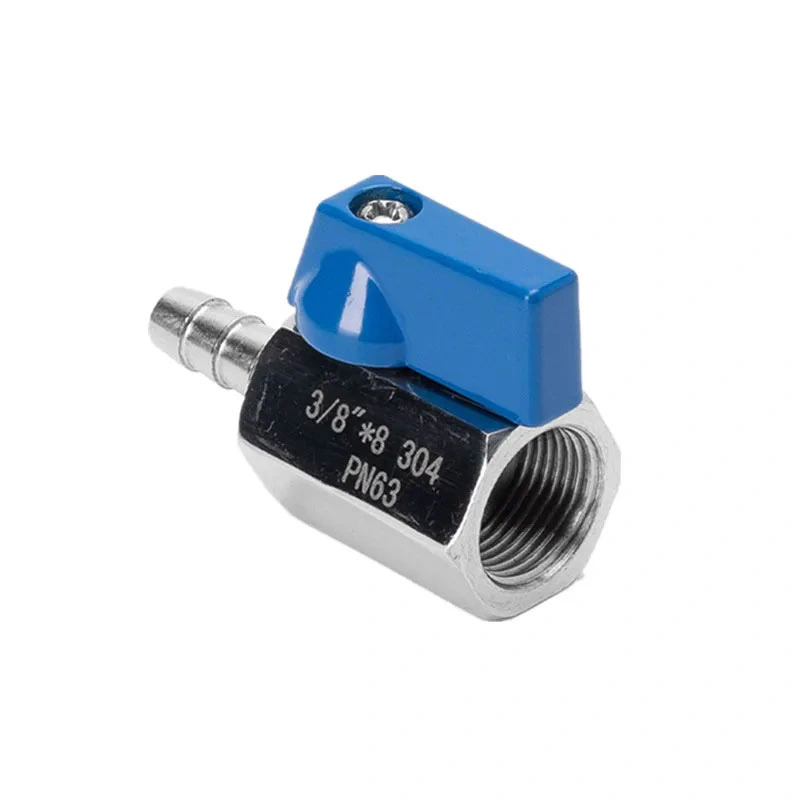

Rostfritt stål gängad nippelslang minikulventil

Kompakta vätskeledningar kräver ofta en ventil som kan ansluta gängade rör och flexibla slangar inom ett begränsat installationsutrymme. Minikulventilen med gängad nippelslang i rostfritt stål kombinerar en gängad nippel med en slanganslutning i en enhet, vilket ger bekväm på/av-kontroll genom en kvartsvarvs manövermekanism. Dess kompakta konfiguration är lämplig för utrustning och rörledningar där utrymmet är begränsat.

Huvudmått

Produktens struktur och funktioner

Gängad och slanganslutning

Ventilen kombinerar en gängad anslutning med en slangnippel i en kompakt enhet. Den gängade sidan kan anslutas till kompatibla NPT- eller BSP-rörkomponenter, medan nippelsidan är avsedd för ett lämpligt flexibelt slang- och klämarrangemang. Slangens innerdiameter och anslutningsmått bör bekräftas före installation.

316 Rostfritt stålkonstruktion

Ventilhuset är specificerat som ASTM A351 CF8M (316), med ASTM A182 F316 som används för kulan och spindeln. Denna rostfria stålkonstruktion är lämplig för applikationer där materialkompatibilitet och korrosionsbeständighet krävs. Den faktiska lämpligheten beror på arbetsmediet, koncentrationen, temperaturen och andra driftsförhållanden.

Kvartssväng avstängning

Kulmekanismen ger en kvartsvarvs öppning och stängning. Handtagets läge indikerar ventilens driftläge, vilket gör att ventilen kan användas för enkel på/av-isolering i kompakta vätskesystem. Denna ventil är avsedd för avstängningsservice snarare än exakt flödesreglering.

RPTFE säte

Standardsätet är RPTFE (PTFE+15%fv). Sätesmaterialet bör kontrolleras mot processmedium och driftstemperatur före val. Olika materialkombinationer kan övervägas för tillämpningar som kräver specifik kemisk eller temperaturkompatibilitet.

Val av gänga och slanganslutning

NPT och BSP är olika gängstandarder och bör inte behandlas som utbytbara. Ventilgängan måste matcha den passande kopplingen eller rörledningsanslutningen. När du ansluter slangnippeln, välj en slang med en kompatibel innerdiameter och använd en lämplig klämma eller anslutningsmetod för driftsförhållandena.

För utrustning med begränsat utrymme, kontrollera de övergripande ventildimensionerna och handtagsspelet före installation. Slangen ska också dras utan överdriven böjning, vridning eller extern belastning på ventilanslutningen.

Applikationsscenarier

Minikulventilen med gängad nippelslang i rostfritt stål är lämplig för kompakta vätskeledningar där slanganslutning och manuell avstängning krävs. Typiska tillämpningar inkluderar:

Slang vattenförsörjning och avloppsledningar

Tryckluft och pneumatisk utrustning

Utrustning för filtrering, kylning och rengöring

Pumpanslutningar och avloppsuttag

Provtagning och laboratorieutrustning

Bevattnings- och sprutsystem

Lätt industriell vätskehanteringsutrustning

Installation och underhåll

Innan installation, bekräfta ventilstorlek, NPT- eller BSP-gängtyp, slanganslutningsstorlek, arbetstryck och temperatur. Rengör de passande anslutningarna och se till att tätningsytorna är fria från smuts eller främmande partiklar. Gängade anslutningar ska dras åt med en lämplig metod utan att applicera överdriven kraft på ventilhuset.

Kontrollera slanganslutningen och gängförbandet efter installationen vid idrifttagning av systemet. Manövrera handtaget genom hela sitt kvartsvarvsområde för att bekräfta smidig rörelse. Före underhåll, isolera ventilen från tryckkällan och släpp ut resttrycket från den anslutna ledningen.

Överväganden om tryck och temperatur

Det angivna maximala trycket är 285PSI och det angivna temperaturintervallet är -25℃~150℃. Dessa värden bör beaktas tillsammans med ventilstorlek, arbetsmedium och tillämplig tryck-temperaturklassificering. De faktiska driftsförhållandena bör bekräftas innan ventilen installeras i systemet.

Teknisk dokumentation

Produktritningar och tekniska specifikationer kan tillhandahållas för dimensionsbekräftelse och projektval. Materialinformation, inspektionsprotokoll och andra tillämpliga produktdokument kan också ordnas enligt ventilkonfigurationen och orderkraven.

FAQ

F1: Vad används en minikulventil med gängad nippelslang av rostfritt stål till?

A Rostfritt stål gängad nippelslang minikulventilanvänds för manuell på/av-kontroll i kompakta vätskesystem som kombinerar en gängad rörledningsanslutning med en flexibel slanganslutning. Den kan användas med kompatibelt vatten, luft, olja och andra medier inom de angivna driftsgränserna.

F2: Kan ventilen anslutas direkt till en flexibel slang?

Nippelsidan är utformad för anslutning till en kompatibel slang med en lämplig slanganslutning och klämarrangemang. Slangstorlek, inre diameter och anslutningsmetod bör anpassas till ventildimensioner och driftsförhållanden.

F3: Finns NPT- och BSP-versioner tillgängliga?

Ja. De angivna gängstandarderna är NPT och BSP. Erforderlig gängtyp ska anges vid beställning så att den matchar det passande röret, kopplingen eller utrustningsanslutningen.

F4: Är denna ventil lämplig för tryckluftssystem?

Ja, det kan övervägas för kompatibla tryckluftstillämpningar inom de specificerade tryck- och temperaturgränserna. Ventilstorlek, anslutningsmetod och tätningsmaterial bör kontrolleras mot de faktiska pneumatiska systemkraven.

F5: Vilket material används för ventilkroppen?

Standardkroppsmaterialet är ASTM A351 CF8M (316). Kulan och skaftet är ASTM A182 F316, medan sätet är RPTFE (PTFE+15%fv). Annat material finns tillgängligt på begäran.

F6: Kan jag begära en ritning innan jag lägger en beställning?

Ja. Måttritningar och tekniska specifikationer kan tillhandahållas för att bekräfta ventilstorlek, gängtyp, slanganslutning och installationsmått före produktion.

F7: Vilken information behövs för val av ventil?

Ange önskad storlek, NPT- eller BSP-gängstandard, slangstorlek, arbetsmedium, tryck, temperatur och installationskrav. Denna information hjälper till att bekräfta lämplig ventilkonfiguration.
