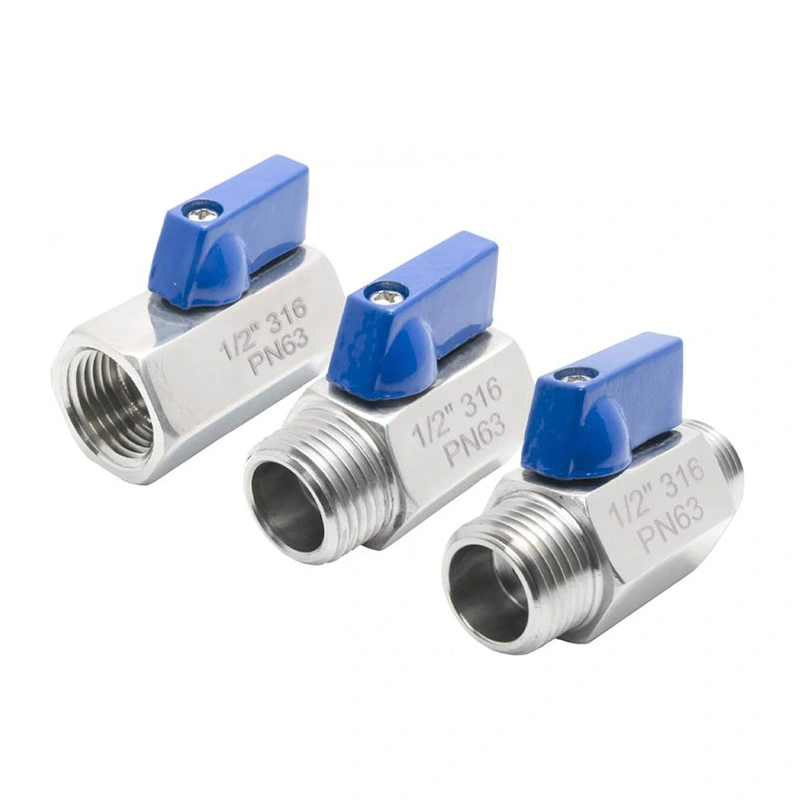

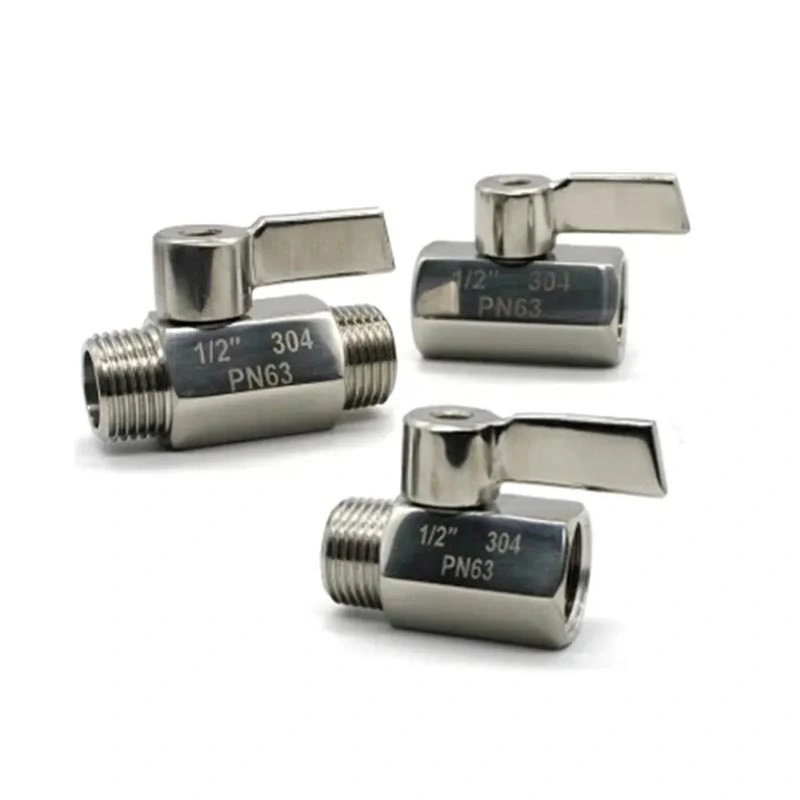

Minikulventil i rostfritt stål

Minikulventilen i rostfritt stål är designad för kompakta rörledningar och utrustning där utrymmet är begränsat men en kvartsvarvs avstängningsventil krävs. Dess rostfria stålkropp, gängade NPT- eller BSP-anslutningar och kompakta manöverhandtag gör den lämplig för små rörledningsenheter, instrument och vätskehanteringsutrustning. Ventilen kan väljas enligt önskat tryck, temperatur, medium och anslutningsspecifikation.

Huvudmått

Produktens struktur och funktioner

Kompakt kvartsvarvsdrift

Ventilen använder en kvartsvarvs kulmekanism för på/av-service. Att rotera handtaget ändrar kulans position och öppnar eller stänger flödespassagen. Denna driftsmetod är lämplig för applikationer där ventilen behöver manövreras ofta eller där en enkel avstängningsfunktion krävs.

316 Rostfritt stålkonstruktion

Ventilhuset är specificerat som ASTM A351 CF8M (316), med ASTM A182 F316 som används för kulan och spindeln. Denna materialkombination ger en konstruktion av rostfritt stål för applikationer där korrosionsbeständighet och materialkompatibilitet är viktiga. Den faktiska lämpligheten bör kontrolleras mot processmediet och driftsförhållandena.

NPT och BSP gängade anslutningar

Ventilen är tillgänglig med NPT- och BSP-gängade anslutningar för integration med kompatibla rörledningar och utrustning. Gängtyp bör bekräftas innan beställning eftersom NPT- och BSP-gängor använder olika gängstandarder och inte bör behandlas som utbytbara anslutningar.

RPTFE-sitskonfiguration

Standardsätesmaterialet är RPTFE (PTFE+15%fv). Val av säte bör ta hänsyn till arbetsmedium, driftstemperatur och tryck. Om applikationen involverar aggressiva kemikalier eller speciella processvätskor, bör materialkompatibilitet bekräftas innan ventilvalet.

Urvalsöverväganden

Att välja en liten kulventil kräver mer än att matcha rörstorleken. Arbetsmedium, tryck, temperatur, anslutningstyp och tillgängligt installationsutrymme bör alla beaktas. Ventilens tryck- och temperaturgränser bör kontrolleras mot de faktiska driftsförhållandena före installation.

För gängade installationer, bekräfta om rörledningen använder NPT- eller BSP-gängor. För utrustning med begränsad åtkomst, kontrollera handtagets position och tillgängligt spel runt ventilen. Sätet och tätningsmaterialen bör också vara kompatibla med processvätskan för att undvika för tidigt slitage av komponenter.

Applikationsscenarier

Den rostfria minikulventilen kan användas för avstängningsservice i kompakta vätskesystem och utrustning där ett mindre ventilarrangemang krävs. Typiska tillämpningar inkluderar:

Vattenförsörjning och avloppssystem

Pneumatisk utrustning och tryckluftsledningar

Instrumentering och testutrustning

Små maskiner och automationsutrustning

Kylsystem och filtreringsenheter

Laboratorie- och VVS-installationer

Lätta industriella vätskehanteringssystem

Installation och underhåll

Innan installation, verifiera ventilstorlek, gängtyp, tryckklass, temperaturområde och materialkompatibilitet. Rengör rörgängorna och avlägsna främmande partiklar som kan påverka anslutningen eller tätningsytan. Använd en lämplig gängtätningsmetod för den valda anslutningen och undvik överdriven åtdragningskraft.

Efter installationen, kör handtaget genom hela dess kvartsvarvsområde och kontrollera anslutningen för läckage under idrifttagning av systemet. Under underhåll, isolera ventilen från tryckkällan innan inspektion eller byte av interna komponenter.

Kvalitet och dokumentation

Produktionsinspektion kan innefatta dimensionskontroller, materialverifiering, monteringsinspektion och tryck- eller tätningstest enligt tillämpliga produkt- och orderkrav. Produktritningar och tekniska specifikationer kan tillhandahållas för dimensionsbekräftelse och projektval. Materialdokumentation och inspektionsprotokoll kan också ordnas vid behov.

FAQ

Q1: What is a Stainless Steel Mini Ball Valve used for?

A Minikulventil i rostfritt stålanvänds främst för on/off vätskekontroll i kompakta rörledningar, utrustning och instrumentsystem. Den är lämplig för kompatibla vatten, luft, olja och andra industriella medier inom det specificerade tryck- och temperaturintervallet.

F2: Vad är skillnaden mellan NPT- och BSP-trådar?

NPT och BSP är olika gängstandarder med olika gängprofiler och specifikationer. Ventilgängan måste matcha det passande röret eller kopplingen, så den erforderliga gängstandarden bör bekräftas innan beställning.

F3: Vilka material används för ventilen?

Standardkonfigurationen använder ASTM A351 CF8M (316) för kroppen, ASTM A182 F316 för kulan och spindeln och RPTFE (PTFE+15%fv) för sätet. Annat material finns tillgängligt på begäran.

F4: Vilket tryck och temperatur kan ventilen hantera?

Det angivna maximala trycket är 285PSI och temperaturområdet är -25℃~150℃. Faktiska tillåtna driftsförhållanden bör bekräftas enligt ventilstorlek, medium, temperatur och tillämplig tryck-temperaturklassificering.

F5: Kan jag begära en produktritning innan jag beställer?

Ja. Måttritningar och tekniska specifikationer kan tillhandahållas för att bekräfta ventilstorlek, anslutningstyp, installationsmått och andra nödvändiga parametrar före produktion.

F6: Kan ventilmaterialet verifieras?

Ja. Materialverifiering och tillhörande inspektionsdokumentation kan ordnas enligt ventilkonfigurationen och orderkraven. Tillämplig inspektionsomfattning bör bekräftas vid beställning.

F7: Finns olika material tillgängliga?

Ja. Andra kombinationer av kropp, kula, skaft, säte och tätningsmaterial kan övervägas för specifika driftsförhållanden, beroende på erforderligt tryck, temperatur och mediumkompatibilitet.
