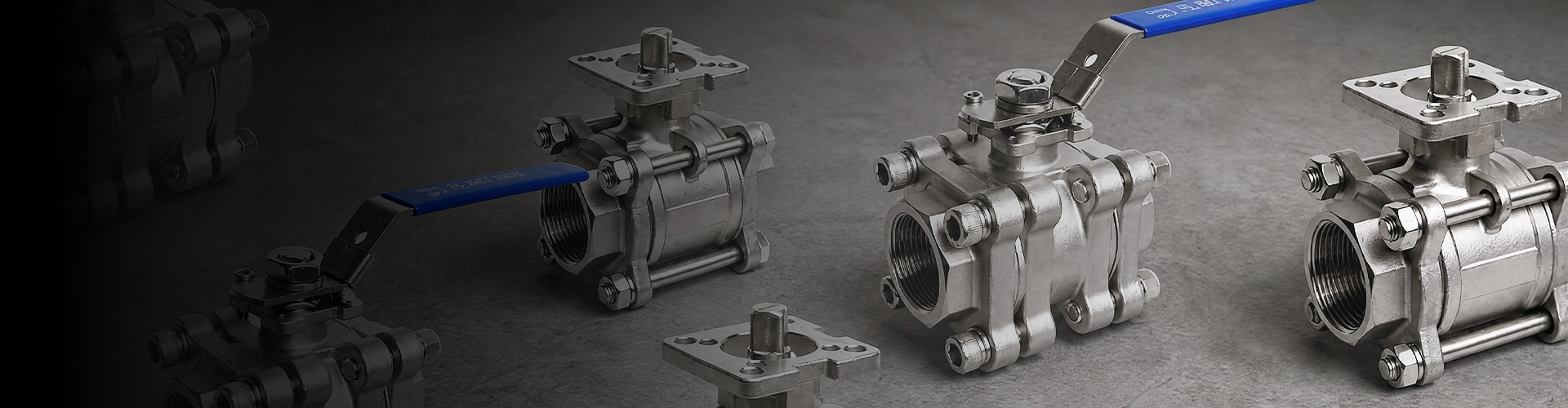

3PC kulventiler anpassade för industriell flödeskontroll

Shangtai 3PC kulventiler är designade för industriella rörledningssystem där underhållstillgång, komponentbyte och flexibel installation är viktigt. Den tredelade konstruktionen gör att centrumkroppen kan avlägsnas mellan ändanslutningarna, vilket ger praktisk åtkomst till den inre kulan och tätningskomponenterna utan att koppla bort rörledningens ändar.

Denna konstruktion är särskilt användbar för processlinjer, utrustningsanslutningar, elsystem och andra applikationer där det är viktigt att minska underhållsarbetet på omgivande rör. Shangtai levererar olika storlekar, material, anslutningskonfigurationer och driftalternativ enligt projektkrav. Se vårcomplete kulventilsortimentellerskicka dina specifikationerför teknisk bekräftelse.

Drop-Out Center Body för enklare service

Den största fördelen med den tredelade konstruktionen är dess avtagbara mittsektion. Under underhåll kan centrumkroppen tas ut mellan ändanslutningarna, vilket ger åtkomst till kulan, sätena och andra inre komponenter utan att de gängade, svetsade eller flänsade rörledningsanslutningarna behöver kopplas bort helt.

Detta arrangemang kan förenkla underhållsplaneringen och minska arbetet kring fasta rördragningar. Det faktiska underhållsförfarandet beror på ventildesign, installationskonfiguration, trycktillstånd och tillämpliga säkerhetsprocedurer. Rörledningen måste vara säkert isolerad och tryckavlastad före eventuell demontering av ventilen.

Utbytbara interna komponenter

Tredelad konstruktion är lämplig för applikationer där interna komponenter kan behöva besiktigas eller bytas ut under ventilens livslängd. Beroende på konfigurationen kan utbyteskraven omfatta säten, tätningar, kulan eller andra servicekomponenter.

Flexibla slutanslutningskonfigurationer

Eftersom centrumkroppen är placerad mellan separata ändanslutningar kan serien konfigureras för olika krav på rörledningsanslutningar. Tillgängliga konfigurationer kan inkludera gängade ändar, stumsvetsändar, hylssvetsändar och flänsanslutningar, beroende på ventilspecifikationen.

Val av anslutning bör baseras på befintlig rörledningsstandard, tryckklass, installationsmetod, underhållskrav och tillgängligt utrymme. Shangtai kan granska projektritningar eller anslutningsspecifikationer före produktion för att bekräfta lämplig konfiguration.

Full öppen och helt stängd isolering

Kulmekanismen är i första hand konstruerad för av- och påledningsisolering. När den är helt öppen ger kulan en direkt flödespassage; när det är helt stängt ger kul- och sätesarrangemanget avstängning av rörledningsmediet.

Dessa ventiler är inte avsedda att ersätta dedikerade styrventiler för kontinuerlig strypning. Användning av en kulventil i delvis öppet läge för långvarig flödesreglering kan öka slitaget på tätningsytorna och påverka serviceprestandan.

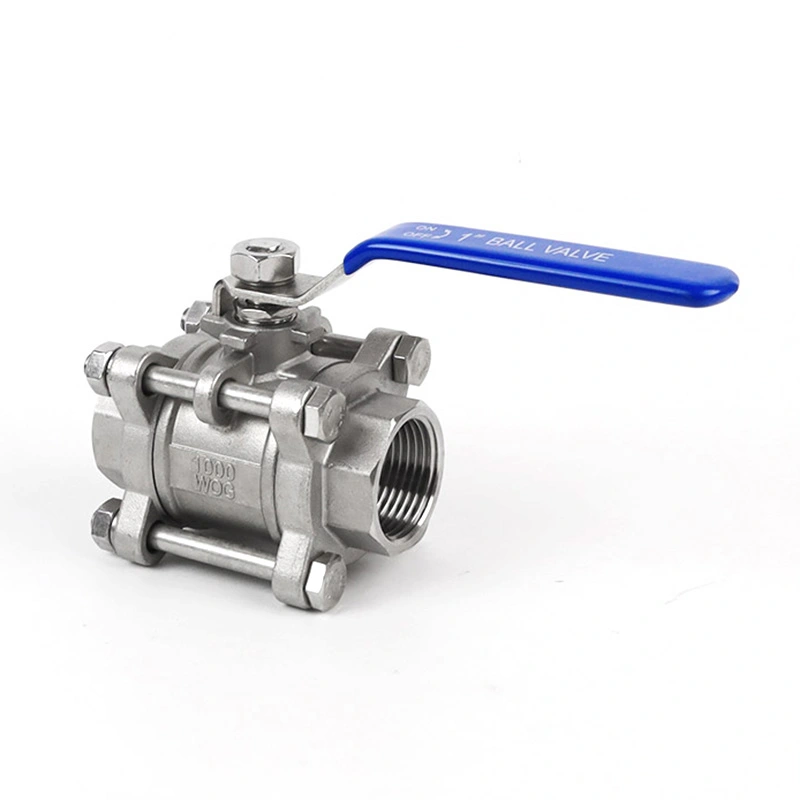

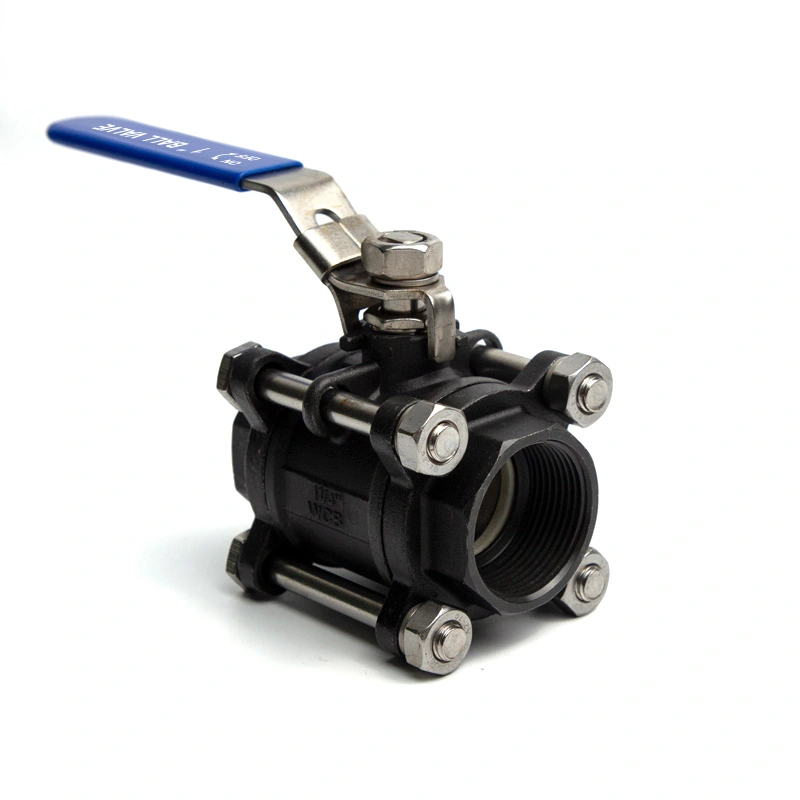

Låsenhet och utblåsningssäker skaft

Shangtai 3PC-konfigurationer kan inkludera mekaniska säkerhetsfunktioner för kontrollerad drift. En låsanordning hjälper till att förhindra oavsiktlig handtagsrörelse, medan en utblåsningssäker skaft är utformad för att hålla skaftet under inre tryck.

Den exakta säkerhets- och driftskonfigurationen bör bekräftas enligt ventilmodellen, tryckklassificeringen, arbetsmetoden och projektspecifikationen. För automatiserade system kan ventilen även granskas för kompatibilitet med det erforderliga ställdonarrangemanget.

Material och driftalternativ

Materialvalet bör baseras på arbetsmedium, tryck, temperatur, korrosionsförhållanden och erforderlig livslängd. Beroende på produktkonfigurationen kan relevanta komponenter inkludera ventilkropp, kula, spindel, säten och tätningselement.

Manuella handtag används vanligtvis för lokal drift, medan andra driftsarrangemang kan övervägas för automatiserade rörledningssystem. Shangtai kan granska den nödvändiga driftmetoden tillsammans med ventilstorleken och serviceförhållandena före produktion.

Applikationer där underhållsåtkomst är viktigt

Den tredelade konstruktionen är lämplig för industrisystem där regelbunden inspektion eller komponentbyte kan krävas. Typiska tillämpningar inkluderar processrör, vattenbehandling, kemiska system, olje- och gasutrustning, tryckluft, vätskeöverföringsledningar, industriella verktyg och utrustningsinlopps- eller utloppsanslutningar.

För applikationer där det räcker med kompakt konstruktion i ett stycke kan du också granska vår1 stycke kulventiler. Om en tvådelad kaross ger den nödvändiga balansen mellan konstruktion och underhållstillträde, vår2-delade kulventilerär en annan tillgänglig konfiguration.

Tillverkning, testning och kvalitetskontroll

Shangtai hanterar bearbetning, montering, tryckprovning, inspektion och slutlig förberedelse enligt specificerad ventilkonfiguration och projektkrav. Inspektion kan täcka dimensioner, tätningsprestanda, karossintegritet, driftfunktion och andra specificerade krav.

För exportprojekt och större beställningar kan tekniska specifikationer, anslutningsstandarder, material, testkrav och dokumentation bekräftas före produktion. Detta hjälper till att säkerställa att den medföljande konfigurationen matchar de godkända projektkraven.

Hur man specificerar en 3PC kulventil

Att tillhandahålla fullständig driftsinformation hjälper Shangtai att bekräfta lämplig ventilkonstruktion, anslutningskonfiguration, material och interna komponenter. För offert och teknisk granskning, vänligen ange:

• Ventilstorlek och nominell rördiameter
• Arbetsmedium och vätskeegenskaper
• Arbetstryck och tryckklass
• Driftstemperatur
• Krav på kropp, kula, skaft, säte och tätningsmaterial
• Krav på gängade, svetsade eller flänsade anslutningar
• Manuell eller automatiserad drift
• Installationsvillkor och tillgängligt underhållsutrymme
• Erforderlig kvantitet och leveranskrav
• Ritningar, specifikationer, fotografier eller tillämpliga projektstandarder

Om du behöver en ventil som gör det lättare att komma åt interna komponenter under service,skicka dina krav till Shangtai. Vårt team kan granska applikationen och tillhandahålla en lämplig konfiguration och offert.
