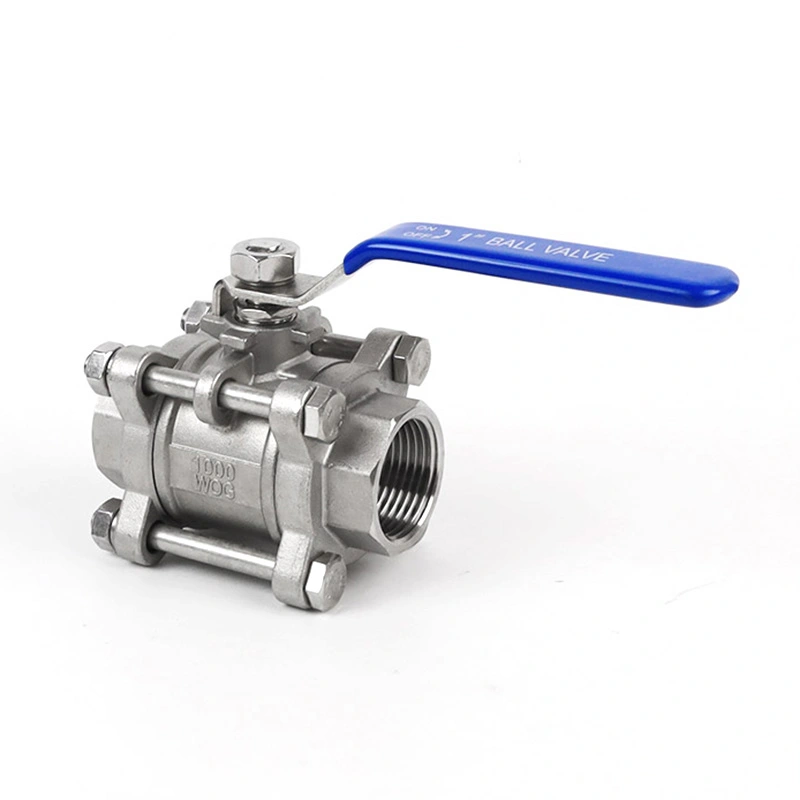

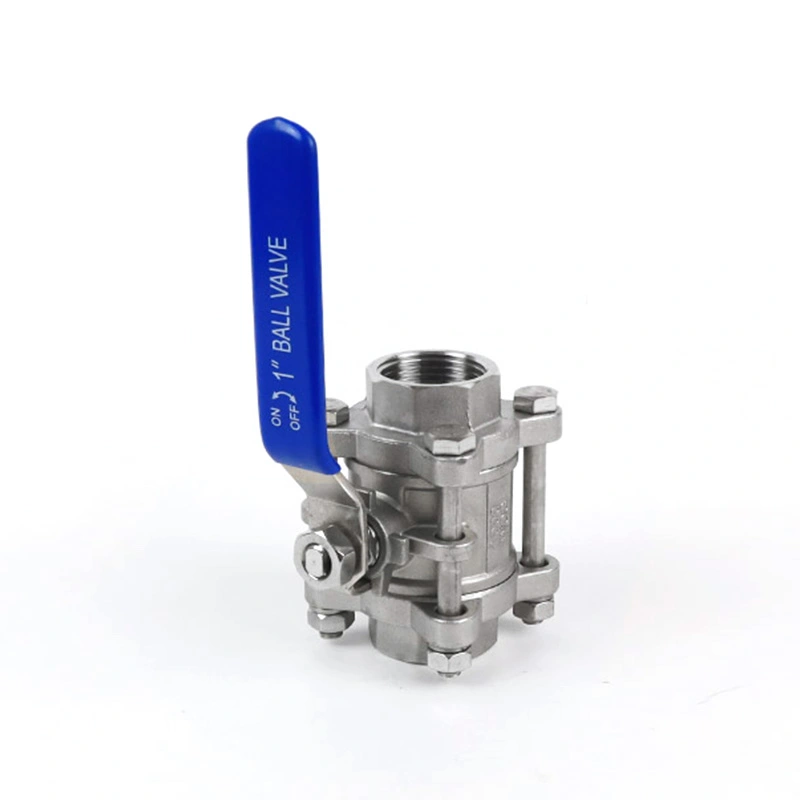

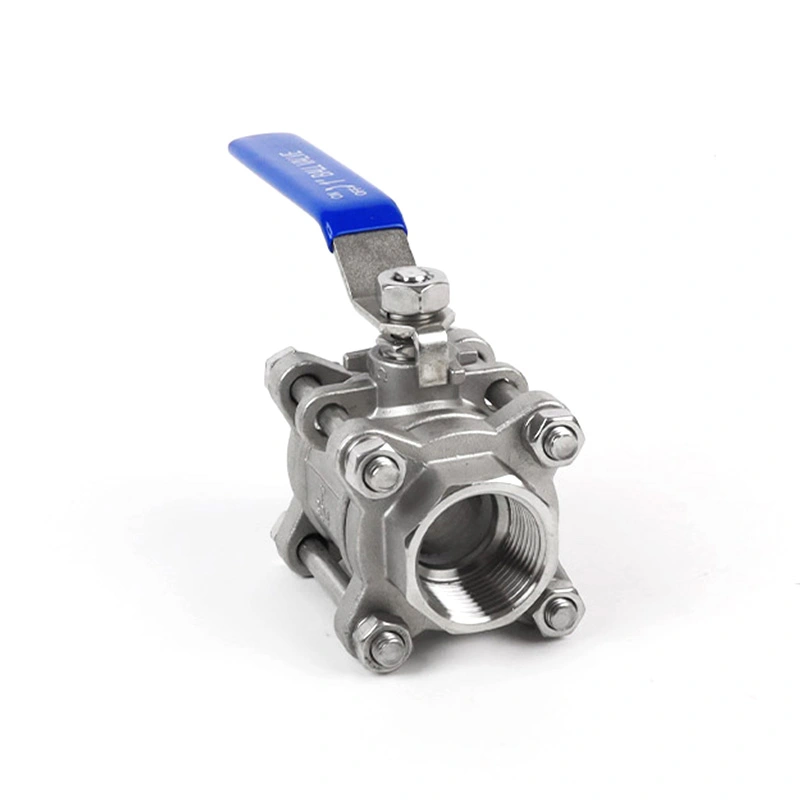

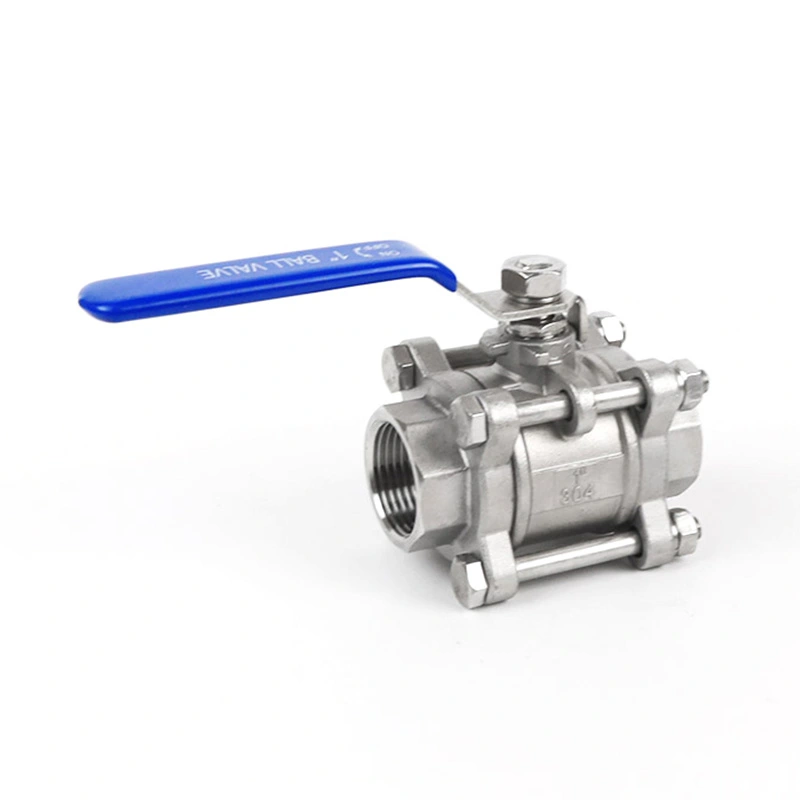

3PC Heavy Duty kulventil med låsanordning

Shangtai 3PC Heavy Duty kulventil med låsanordning är designad för industriella rörledningssystem som kräver säker avstängning och kontrollerad manuell drift. Den tredelade konstruktionen ger tillgång till interna komponenter för underhåll, medan det låsbara handtaget hjälper till att förhindra oavsiktlig ventildrift. Olika sätes-, tätnings-, tryck- och temperaturkonfigurationer kan tillhandahållas enligt arbetsmediet och applikationskraven.

Fördelar

1. Kraftig tredelad konstruktion

Den förstärkta tredelade kroppen är designad för industriell pipelineservice där en robust ventilkonstruktion krävs. Den tredelade designen tillåter också att ventilen öppnas för inspektion eller underhåll utan att ta bort hela ventilkroppen från rörledningen.

2. Låsbart handtag för kontrollerad drift

Den integrerade låsanordningen hjälper till att hålla handtaget i det valda ventilläget och minskar risken för oavsiktlig eller obehörig användning. Denna funktion är användbar i industriella system där ventilpositionen måste kontrolleras under drift eller underhåll.

3. Anti-Blowout Stem Design

Skaftet är internt kvarhållet för att förhindra skaftutkast när ventilen är under tryck. Denna konstruktion ger en extra säkerhetsfunktion för industriell on/off-service.

4. Materialalternativ i rostfritt stål

Standardmaterialkonfigurationen inkluderar SS316 och SS304 alternativ för kropp, kula, skaft och andra komponenter. PTFE används för kulsätet, friktionsringen och spindelpackningen i den angivna konfigurationen. Materialvalet bör anpassas till arbetsmedium, tryck och temperatur.

5. Tryck- och temperaturförmåga

Ventilen är specificerad med en CL150-tryckklass, ett maximalt tryck på 540 PSI och ett temperaturområde på -25℃ till 150℃ enligt den listade konfigurationen. Det faktiska tillåtna arbetstrycket bör kontrolleras mot tillämpliga tryck-temperaturförhållanden innan valet.

6. Fabrikstillverkning och kvalitetskontroll

Shangtai hanterar ventilproduktion, bearbetning, montering, inspektion och tryckprovning på sin fabrik. Materialdokumentation och tillämpliga CE- och ISO 9001-certifikat kan tillhandahållas enligt produkt- och beställningskrav.

Huvudmått

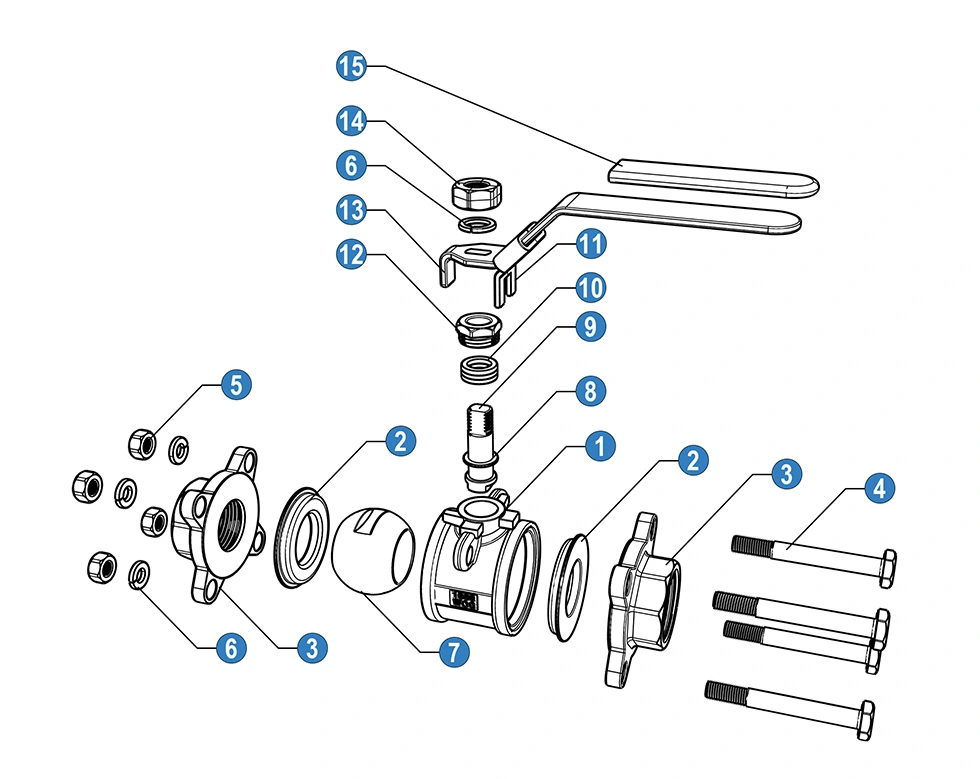

Material och komponenter

* N: Gängändar enligt ANSI B 2.1 NPT

* B: Gängändar enligt BS21 BSP

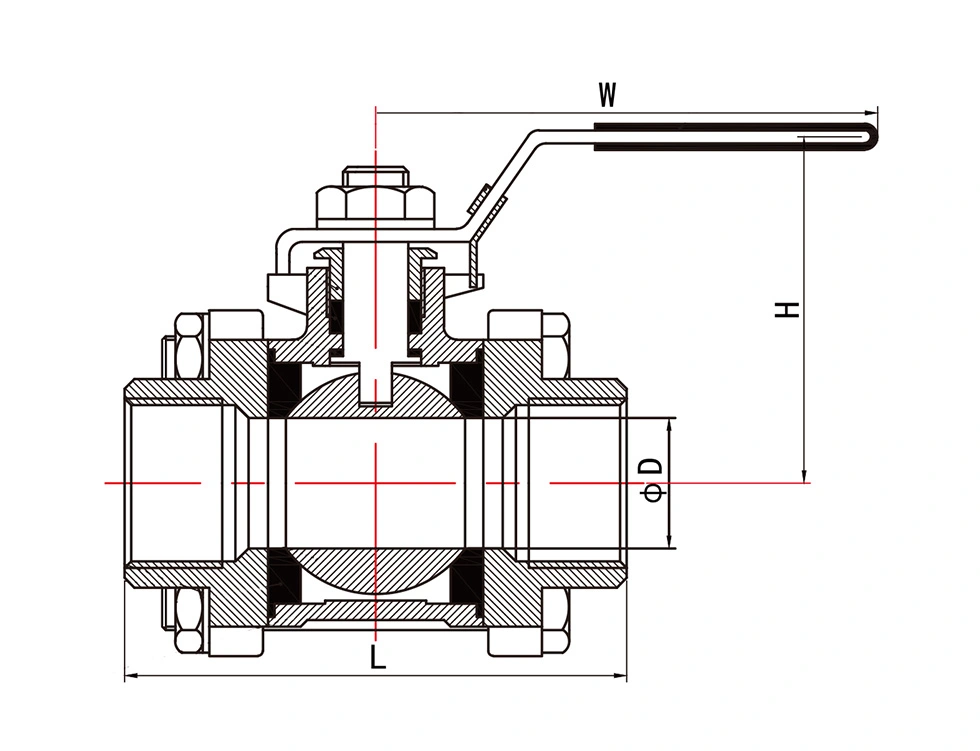

Allmänna mått

Kv värden

Kv (m3/h) = Vattenflödet i kubikmeter per timme som genererar ett tryckfall på 1 bar över ventilen.

Ansökningar

3PC Heavy Duty kulventil med låsanordning är lämplig för industriella rörledningar och utrustningstillämpningar där manuell avstängning och kontrollerad ventildrift krävs, inklusive:

Olja & Gas

Kemisk bearbetning

Petrokemiska anläggningar

Vattenbehandling

Power & Utility Systems

VVS & Industrirörledningar

Tryckluftssystem

Marine & Shipbuilding

FAQ

1. Vad är en 3PC Heavy Duty kulventil med låsanordning?

Det är en tredelad kulventil designad för industriell on/off service och utrustad med en låsanordning på handtaget. Den tredelade konstruktionen ger åtkomst till de interna ventilkomponenterna för inspektion och underhåll.

2. Vad är syftet med låsanordningen?

Låsanordningen hjälper till att säkra handtaget i valt öppet eller stängt läge och minskar risken för oavsiktlig ventildrift under normal service eller underhåll.

3. Vilket tryck och temperatur klarar denna ventil?

Den listade konfigurationen har en CL150-tryckklass, ett maximalt tryck på 540 PSI och ett temperaturområde på -25℃ till 150℃. Det faktiska tillåtna trycket bör bekräftas enligt ventilstorlek, temperatur, medium och tillämplig tryck-temperaturklassificering.

4. Vilka material finns tillgängliga?

Den listade konfigurationen använder SS316 och SS304 komponenter, med PTFE som används för kulsätet, friktionsringen och spindelpackningen. Andra materialalternativ kan vara tillgängliga beroende på driftsmedium och applikationskrav.

5. Vilka anslutningsstandarder finns tillgängliga?

Ventilen finns med NPT och BSP gängade ändar. NPT-gängändar följer ANSI B 2.1 NPT, medan BSP-gängändar följer BS21 BSP enligt den medföljande specifikationen.

6. Vad är Kv-värdet för en kulventil?

Kv anger vattenflödet i kubikmeter per timme som ger ett tryckfall på 1 bar över ventilen. De angivna Kv-värdena kan användas som referens vid utvärdering av flödeskapacitet för olika ventilstorlekar.

7. Kan ventilen anpassas för olika applikationer?

Ja. Shangtai kan diskutera olika kropps-, säte-, tätnings-, tryck-, temperatur-, anslutnings- och materialkonfigurationer enligt arbetsmediet och applikationskraven. Annat material finns tillgängligt på begäran.

8. Vilka standarder används för ventilen?

Den medföljande specifikationen refererar till ASME B16.34 för design och tillverkning och tryck-temperaturklasser, medan API 598 används för testning och inspektion. Tillämplig standard bör bekräftas för den specifika ventilkonfigurationen och beställningen.

9. Kan material- och kvalitetsdokument tillhandahållas?

Ja. Materialdokumentation och tillämpliga CE- och ISO 9001-certifikat kan tillhandahållas enligt produktkonfigurationen och beställningskraven.

10. Är Shangtai en tillverkare?

Ja. Shangtai tillverkar ventilen och hanterar produktion, bearbetning, montering, inspektion och relaterade tillförselprocesser vid sin fabrik i Wenzhou, Kina.
