3st kulventil 2000WOG med ISO 5211-bas för ställdon

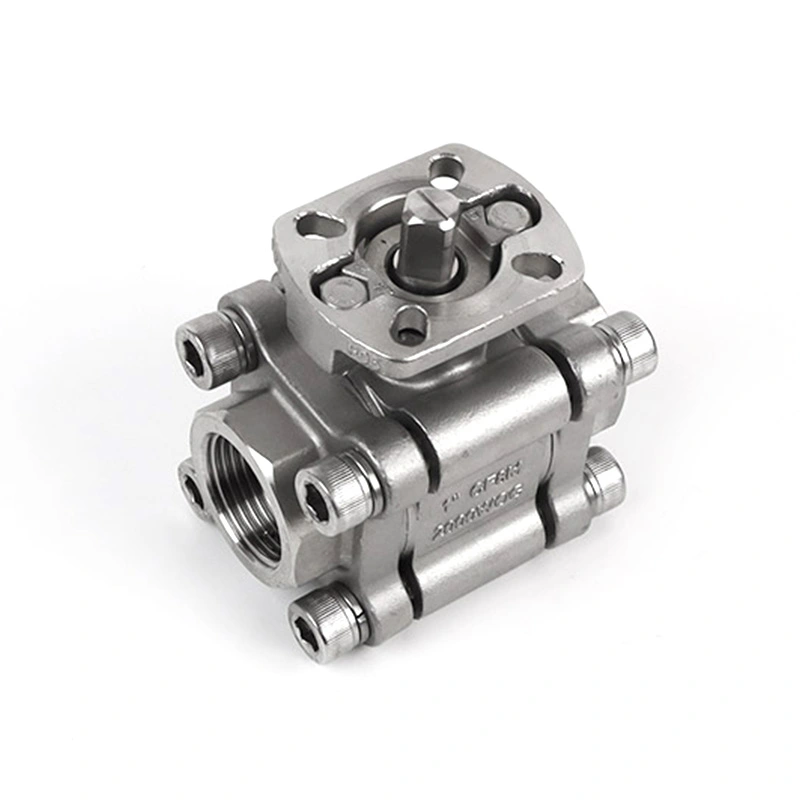

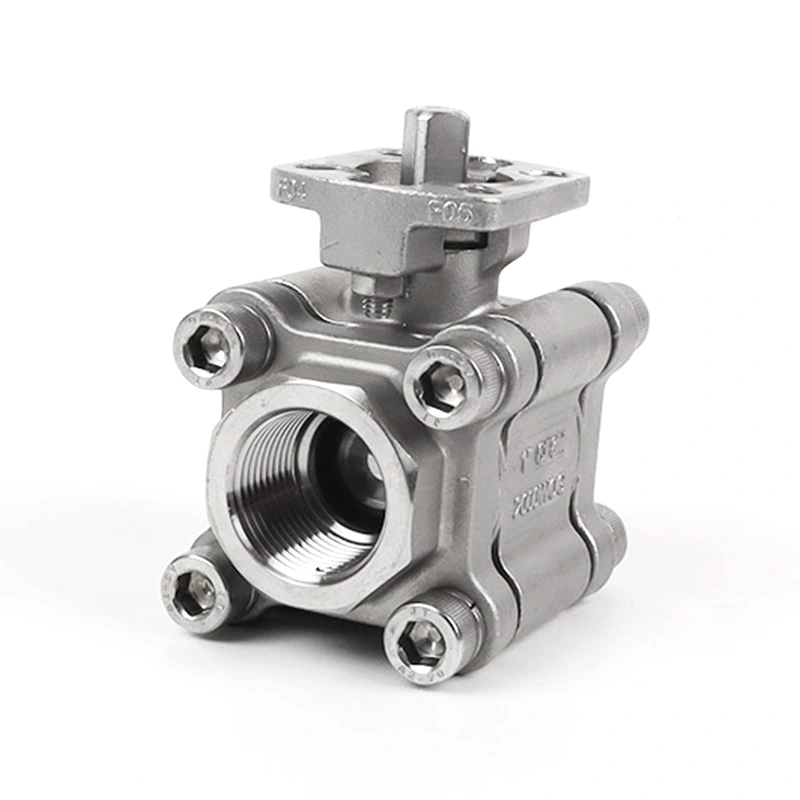

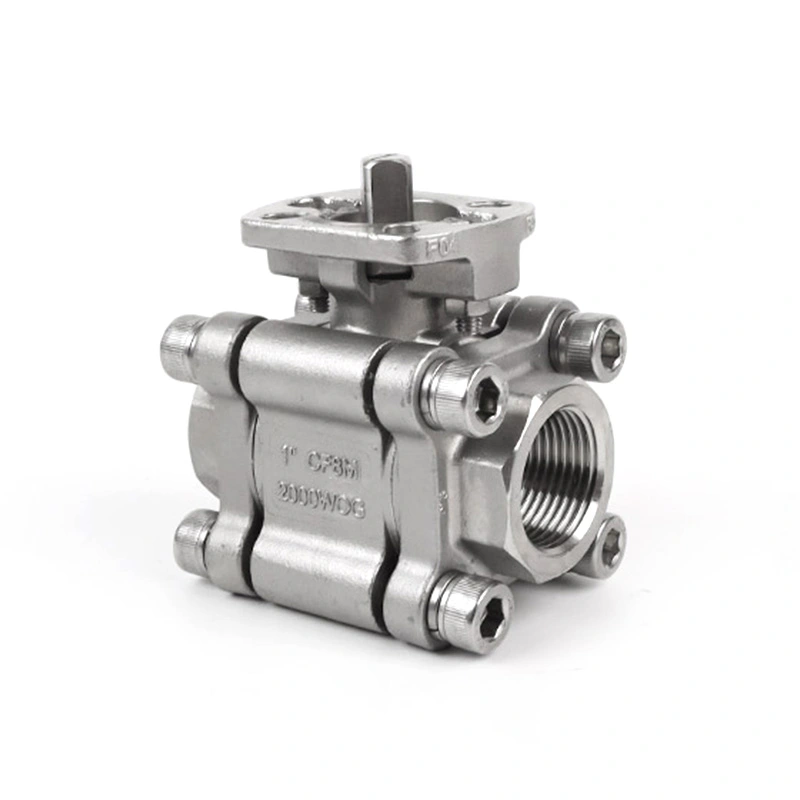

Shangtai 3PC Kulventil 2000WOG med ISO 5211 Base for Actuator är en tredelad kulventil i rostfritt stål designad för manuell eller automatiserad on-off service. Ventilen använder en kropp, kula och spindel i 316 rostfritt stål, med en ISO 5211 monteringsbas för ställdoninstallation. Den finns i NPT- och BSP-gängade anslutningar och kan konfigureras för olika industriella media och driftsförhållanden.

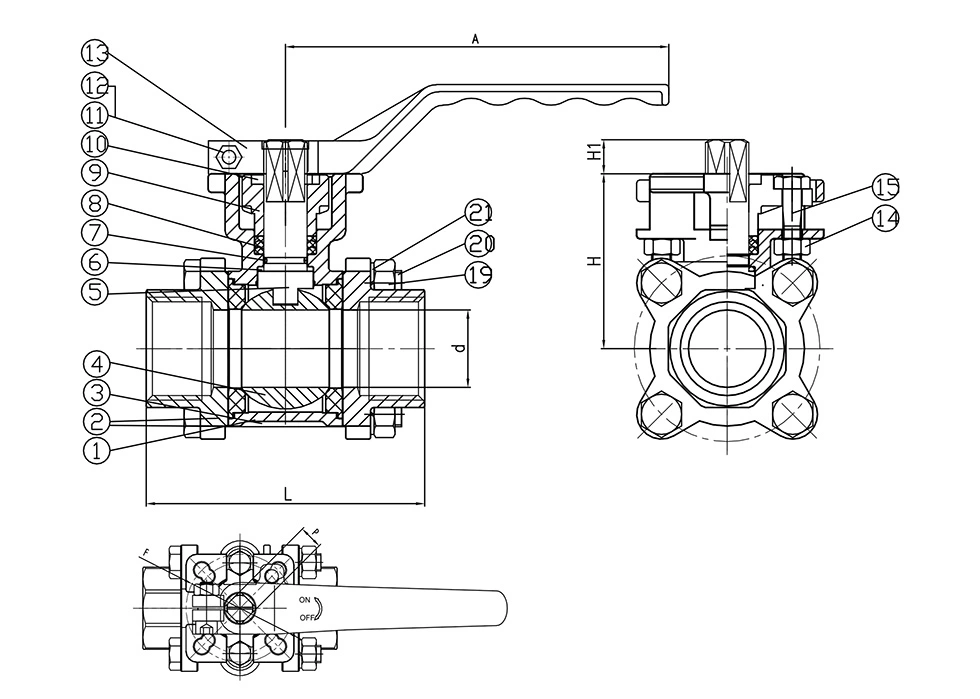

Huvudmått

Allmänna mått:

Ställdonsmontering

3PC-kulventilen 2000WOG med ISO 5211-bas för ställdon är konfigurerad med en ISO 5211-monteringsbas för ställdoninstallation. Monteringsmåtten som visas i den allmänna måtttabellen, inklusive F och P, kan användas vid kontroll av ställdonets kompatibilitet. Det erforderliga ställdonet bör väljas enligt ventilstorlek, arbetsmoment och systemkrav.

Den tredelade kroppen ger tillgång till interna ventilkomponenter när inspektion eller utbyte krävs. Konstruktionen av rostfritt stål och RPTFE-säteskonfigurationen kan väljas för kompatibla industriella media och driftsförhållanden.

Ansökningar

Denna ventil kan användas för on-off vätskekontroll i industriella rörsystem, inklusive vattenbehandling, olje- och gasservice, kemisk bearbetning, tryckluft, utrustningsslädar och allmänna processrör. Mediakompatibilitet bör bekräftas från kropp, säte och tätningsmaterial innan valet.

För automatiserade system kan 3PC-kulventilen 2000WOG med ISO 5211-bas för ställdon kopplas ihop med ett lämpligt pneumatiskt eller elektriskt ställdon enligt erforderlig kontrollmetod och arbetsmoment.

Försiktighetsåtgärder för användning

1. Bekräfta att ventiltryck och temperaturklassificeringar är lämpliga för de faktiska driftsförhållandena före installation.

2. Kontrollera ställdonets monteringsmått och gränssnitt innan du väljer ett ställdon.

3. Välj ventilsäte, tätningar och andra våta komponenter enligt arbetsmedium och temperatur.

4. Undvik stötar eller överdriven extern kraft på ventilhuset, handtaget och gängade anslutningar.

5. Installation, montering av ställdon och underhåll bör utföras enligt tillämpliga ventil- och rörledningsprocedurer.

Frakt & förpackning

Ventilerna är förpackade i korrugerade kartonger och plywoodlådor för exportsändning. Förpackningsspecifikationer kan justeras efter ventilstorlek, orderkvantitet och transportkrav.

FAQ

1. Vilket är det maximala arbetstrycket för 3PC-kulventilen 2000WOG med ISO 5211-bas för ställdon?

Det angivna maximala trycket är 1975 PSI. Det tillåtna arbetstrycket bör bekräftas enligt ventilstorlek, temperatur, medium och tillämplig tryck-temperaturklassificering.

2. Vad är syftet med ISO 5211-basen?

ISO 5211-basen tillhandahåller ett standardiserat monteringsgränssnitt för ställdon. Ställdonets storlek och monteringsmått bör kontrolleras mot ventilens F- och P-mått före installation.

3. Vilka material används för ventilen?

Huvudkonfigurationen använder CF8M för stommen och kåpan, 316 för kulan och skaftet, RPTFE för sätet och PTFE, Viton och 304 rostfritt stål för andra listade komponenter.

4. Kan ventilen användas med pneumatiska eller elektriska ställdon?

Ja. Ventilen kan konfigureras för ställdondrift. Ställdonet bör väljas i enlighet med ventilstorlek, arbetsmoment, monteringsgränssnitt och styrkrav.

5. Vilka anslutningsstandarder finns tillgängliga?

De angivna anslutningsalternativen är NPT- och BSP-gängade ändar. Den tillämpliga anslutningen bör bekräftas vid beställning.

6. Kan annat material tillhandahållas?

Ja. Andra material är tillgängliga på begäran, beroende på önskat tryck, temperatur, medium och komponentkonfiguration.
