Hur kan en trevägs kulventil L-port förbättra flödeskontrollen i industriella rörsystem

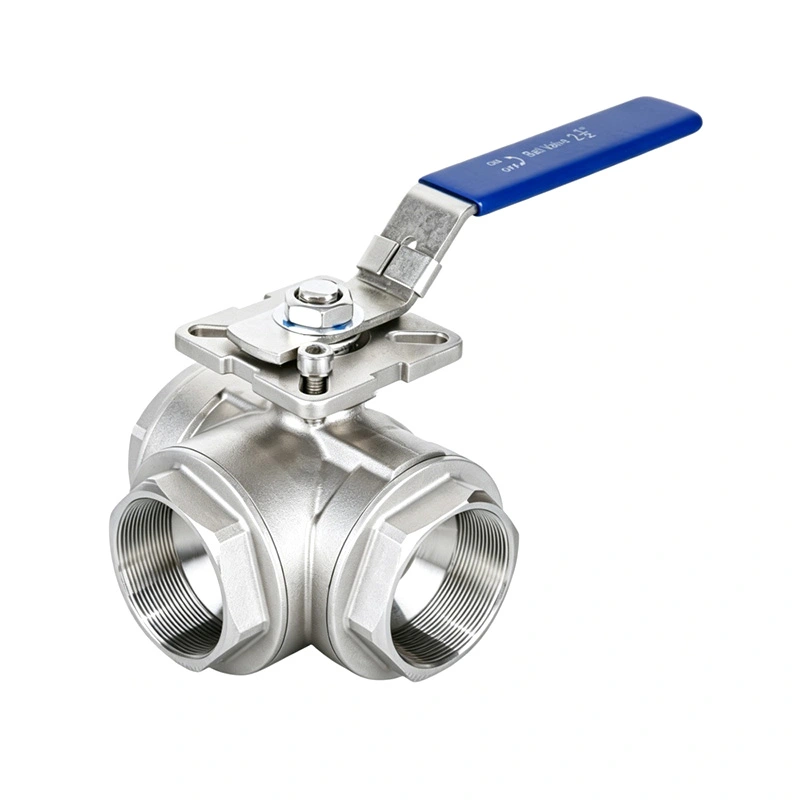

Shangtaiger enTrevägs kulventil L Portdesignad för tillförlitlig flödesomkoppling i industriella rörsystem. Med en kropp i tre delar, förlängda stumsvetsändar och konstruktionsalternativ i rostfritt stål, hjälper denna ventil ingenjörer att hantera vätskedirigering, förenkla rörledningslayouter och planera underhåll kring krävande driftsförhållanden.

En trevägskulventil med en L-portskonfiguration är utformad för att omdirigera vätska mellan två anslutna rörledningsgrenar. Dess specialbearbetade kula skapar en L-formad passage som är i linje med utvalda portar när handtaget roterar. Till skillnad från en T-port design, som kan ansluta flera portar samtidigt beroende på dess konfiguration, används en L-port ventil främst för flödesavledning och val av källa. Att välja rätt ventil kräver uppmärksamhet på portorientering, kroppsmaterial, säteskompatibilitet, tryck-temperaturklasser och anslutningsstandarder. Den här guiden förklarar arbetsprincipen, de viktigaste fördelarna, industriella tillämpningar och inköpsöverväganden för L-port trevägskulventiler, och hjälper ingenjörer, underhållsteam och industriella köpare att fatta välgrundade beslut.

Innehållsförteckning

• Vad är en trevägs kulventil L-port?
• Hur fungerar en L-Port trevägskulventil?
• L-Port vs T-Port: Vad är skillnaden?
• Vilka är de viktigaste fördelarna?
• Var används L-Port kulventiler?
• Hur man väljer rätt ventil
• Tekniska specifikationer att granska
• Installations- och underhållsrekommendationer
• Vanliga frågor
• Slutsats: Att fatta rätt beslut om flödeskontroll

Vad är en trevägs kulventil L-port?

En trevägskulventil är en mekanisk flödeskontrollanordning med tre portar och en roterande kula inuti kroppen. Den inre passagen bestämmer vilka portar som kommunicerar när ventilen manövreras. I en L-portkonfiguration liknar passagen bokstaven L, vilket gör att ventilen kan rikta vätska mellan utvalda anslutningar.

Till exempel kan en rörledning ha en gemensam anslutning och två alternativa utlopp. Ventilen kan rikta inkommande vätska mot det första utloppet eller koppla om det till det andra utloppet, beroende på den inre passagen och handtagets position. Den oanvända grenen är isolerad i avsedd driftposition när ventilens design stödjer detta arrangemang.

Shangtais produkt kombinerar denna flödesvägande princip med en tredelad kropp och förlängda stumsvetsändar. Den extra svetsändens längd ger arbetsutrymme för rörledningsinstallation och kan vara användbar i isolerade eller nedgrävda rörlayouter där den specificerade designen kräver extra utrymme.

Vanliga konstruktionsöverväganden inkluderar:

• Ventilhus:Rostfritt stål eller annat specificerat material väljs enligt applikationen.
• Kula och skaft:Komponenter som ansvarar för att styra flödet och överföra arbetsmoment.
• Säten och tätningar:Delar som stöder tätningsprestanda under specificerade serviceförhållanden.
• Anslutningar:Stumsvets, gängad eller andra konfigurationer beroende på vald modell.
• Manövermekanism:Ett manuellt handtag eller ett kompatibelt ställdon, där tillgängligt.

Den slutliga konfigurationen ska alltid kontrolleras mot tillverkarens godkända ritningar och teknisk dokumentation.

Hur fungerar en L-Port trevägskulventil?

Ventilen fungerar genom att rotera en speciellt borrad kula inuti ventilkroppen. När kulpassagen är i linje med två utvalda portar kan vätska färdas mellan dessa anslutningar. Genom att ändra bollens orientering ändras den tillgängliga flödesbanan.

I ett typiskt avledningsarrangemang inkluderar driftsekvensen följande villkor:

1. Första flödesposition:Den gemensamma porten ansluter till en utvald gren, vilket gör att vätska kan följa den första vägen.
2. Växlingsoperation:Operatören vrider handtaget enligt tillverkarens bruksanvisning.
3. Andra flödesposition:Den inre passagen är i linje med den alternativa grenen och omdirigerar vätskan.
4. Isoleringsposition, om den är konstruerad:Vissa L-portskonfigurationer ger en position som blockerar alla tre portarna. Denna förmåga måste verifieras för den specifika ventilen.

Portnumrering, handtagsorientering, rotationsvinkel och tillgängliga stopplägen varierar mellan designerna. Därför bör operatörer aldrig anta att en viss handtagsriktning alltid motsvarar samma flödesväg.

Innan idrifttagning, se över ventilens flödesdiagram och bekräfta de avsedda anslutningarna under varje tillåtet driftläge. Detta är särskilt viktigt i automatiserade system, där en felaktig ställdonsekvens kan avbryta produktionen eller skicka vätska till en oavsiktlig destination.

L-Port vs T-Port: Vad är skillnaden?

Även om båda designerna använder tre portar, tjänar deras interna kulpassager olika syften. Valet mellan dem beror i första hand på om systemet behöver växla flöde mellan grenar eller koppla ihop flera vägar för blandning och distribution.

Tabellen beskriver generella konstruktionsprinciper snarare än att garantera varje ventils driftsekvens. Tillverkare kan erbjuda olika kularrangemang, säteskonfigurationer och stopplägen.

För tillämpningar där två vätskekällor måste förbli separata, kan en L-portdesign vara lämplig om dess godkända flödesdiagram bekräftar den erforderliga isoleringen. Där samtidig kommunikation mellan flera portar är nödvändig kan en T-portdesign vara mer lämplig.

För ytterligare bakgrund, granska tillverkarens L-port trevägs kulventil produktinformation innan du slutför ett urval.

Vilka är de viktigaste fördelarna?

1. Flexibel flödesdirigering

En L-portsventil tillåter operatörer att växla mellan avsedda rörledningsgrenar utan att installera separata ventiler vid varje växlingspunkt. Detta kan förenkla arrangemanget av utrustning som används för vätskeöverföring, val av källa och processdirigering.

2. Utrymmeseffektiv rörledningsdesign

Att kombinera flera flödesanslutningar i en ventilkropp kan minska antalet individuella komponenter som krävs i lämpliga installationer. Färre komponenter kan också innebära färre anslutningspunkter som kräver inspektion, även om den övergripande systemdesignen avgör de faktiska besparingarna.

3. Materialalternativ i rostfritt stål

Konstruktion av rostfritt stål kan ge användbar korrosionsbeständighet i kompatibla industriella miljöer. Lämplig kvalitet beror på processmedium, kloridkoncentration, rengöringskemikalier, temperatur och andra driftsförhållanden. Materialvalet bör baseras på verifierad kompatibilitet snarare än antagandet att alla rostfria stål presterar identiskt.

4. Tillgång till underhåll genom tredelad konstruktion

En tredelad kropp kan göra intern inspektion och service mer bekväm eftersom ventilen kan demonteras enligt tillverkarens procedurer. Efter att rörledningen har isolerats, trycklöst, dränerats och gjorts säker, kan kvalificerad underhållspersonal inspektera delar som kan repareras och byta ut kompatibla säten eller tätningar vid behov.

5. Förlängda stumsvetsändar för specifika installationer

Förlängda stumsvetsändar kan ge ytterligare spelrum under rörledningssvetsning, särskilt i layouter som involverar isolering eller nedgrävda rör. Korrekt installation är fortfarande väsentlig: svetsprocedurer måste kontrollera värmetillförseln för att undvika att skada säten, tätningar eller andra temperaturkänsliga inre komponenter.

Var används L-Port kulventiler?

Möjligheten att omdirigera flödet gör denna ventilkonfiguration användbar inom flera industrisektorer. Dess lämplighet beror på processmedium, tryck, temperatur, anslutningsarrangemang och erforderlig avstängningsprestanda.

• Petrokemisk bearbetning:Växla kompatibla processströmmar mellan utsedda pipelinegrenar.
• Olje- och gassystem:Val av alternativa flödesvägar i applikationer där ventilens tryckklassificering och materialkompatibilitet är lämpliga.
• Termiska energisystem:Omdirigering av kompatibla vätskor mellan processkretsar eller utrustningsanslutningar.
• Vattenbehandling:Växla vattenflöden mellan utvalda reningsledningar eller systemgrenar.
• Industriell utrustning:Ändra vätsketillförselvägen för att stödja olika driftslägen eller underhållsarrangemang.

Till exempel kan en vattenbehandlingsinstallation använda en L-portventil för att välja mellan två angivna flödesvägar. Under systemkonstruktionen bör ingenjörer verifiera portkartan, det avsedda isoleringsläget och konsekvenserna av att ändra flödesvägen innan ventilen tas i bruk.

Inte alla trevägskulventiler är lämpliga för varje vätska eller drifttillstånd. Slipande partiklar, trögflytande media, frätande kemikalier, högt differenstryck och förhöjda temperaturer kan påverka sätets livslängd och tätningsprestanda. Ventilen måste väljas för den faktiska tjänsten snarare än bara branschnamnet.

Hur man väljer rätt ventil

Att köpa en trevägskulventil innebär mer än att matcha den nominella rördiametern. En pålitlig urvalsprocess bör börja med den erforderliga flödesfunktionen och fortsätta genom materialkompatibilitet, mekaniska klassificeringar, installationsmått och underhållskrav.

1. Definiera det erforderliga flödesmönster

Identifiera den gemensamma porten, de alternativa grenarna och alla nödvändiga driftspositioner. Skaffa ett tillverkarens flödesschema för att verifiera vilka portar som är anslutna och vilka som är isolerade i varje position.

2. Bekräfta tryck- och temperaturkrav

Kontrollera det nominella drifttrycket vid den faktiska driftstemperaturen. Tryckklasser kan ändras med temperatur och materialval, så ett maximalt tryckvärde bör aldrig övervägas oberoende av de angivna förhållandena.

3. Välj kompatibla kropps- och tätningsmaterial

Jämför processmediet med de föreslagna materialen för kropp, kula, skaft, säte och tätning. PTFE-baserade säten och förstärkta PTFE-varianter har olika mekaniska och termiska egenskaper. Kemisk kompatibilitet och tillverkarens tillåtna serviceområde bör bekräftas för varje applikation.

4. Kontrollera anslutningsstandarden

Verifiera specificerad anslutningstyp, dimensioner och tillämplig standard. För stumsvetsinstallationer, granska slutförberedelser och måttritningar. Gängade och svetsade anslutningar är inte utbytbara utan ett lämpligt konstruerat rörarrangemang.

5. Välj manuell eller automatiserad drift

Ett manuellt handtag kan vara tillräckligt för enstaka ruttbyten. Fråga om ett kompatibelt pneumatiskt eller elektriskt ställdon finns tillgängligt när det krävs frekvent växling eller fjärrkontroll. Bekräfta driftmoment, erforderlig rörelse, positionsåterkoppling och önskad respons under ström- eller lufttillförselavbrott.

6. Utvärdera inspektions- och dokumentationsbehov

För kritiska tjänster, förtydliga materialidentifiering, trycktestdokumentation, dimensionell inspektion, spårbarhet och eventuella projektspecifika acceptanskrav. Dessa register hjälper inköpsteam och ingenjörer att verifiera att den medföljande ventilen matchar den godkända specifikationen.

Tekniska specifikationer att granska

Shangtais publicerade produktinformation ger en användbar utgångspunkt för att utvärdera en L-port trevägskulventil med en tredelad kropp och förlängda stumsvetsändar. De listade värdena nedan beskriver den refererade produktkonfigurationen och bör bekräftas mot offerten och det aktuella godkända databladet före köp.

Dessa siffror är inte universella klassificeringar för alla L-portventiler. Produktsidan diskuterar också alternativa material och tätningskonfigurationer. Köpare bör begära den senaste tekniska ritningen och skriftlig bekräftelse på tryck-temperaturkuvertet, anslutningsdetaljer och materialsammansättning för sin beställning.

Installations- och underhållsrekommendationer

Korrekt installation och planerat underhåll hjälper till att bevara ventilens prestanda och minskar undvikande stilleståndstid. Följande metoder är användbara för ingenjörs-, idrifttagnings- och underhållsteam.

• Inspektera före installation:Kontrollera ventilhuset, svetsändarna, manövermekanismen och skyddsförpackningen för skador eller föroreningar.
• Verifiera flödesriktningen:Jämför det faktiska portarrangemanget med det godkända rörschemat innan du ansluter ventilen.
• Använd lämpliga svetsprocedurer:För stumsvetskonstruktioner, följ kvalificerade procedurer och kontrollera värmetillförseln i enlighet med tillverkarens instruktioner.
• Testa driftsekvensen:Om det är säkert och lämpligt, verifiera handtagspositioner och flödesvägsindikationer innan processmediet introduceras.
• Förhindra osäkert underhåll:Isolera ventilen, avlasta trycket, dränera farligt innehåll och följ platsens lockout- och säkerhetsprocedurer före demontering.
• Inspektera säten och tätningar:Kontrollera för slitage, kemiska skador, läckage och driftssvårigheter med intervaller som är lämpliga för servicen.
• Håll tekniska register:Dokumentera inspektioner, byten, testresultat och eventuella ändringar av driftsförhållandena.

Kulventiler är i allmänhet avsedda för on-off service och flödesdirigering, inte kontinuerlig strypning om inte tillverkaren uttryckligen godkänner den skyldigheten. Att använda en ventil i ett olämpligt delvis öppet läge kan öka turbulens, erosion eller sätesskador under vissa förhållanden.

Vanliga frågor

1. Vilken är huvudfunktionen för en trevägs kulventil L-port?

Dess primära funktion är att omdirigera vätska mellan utvalda rörledningsgrenar. Den L-formade passagen inuti kulan förbinder avsedda portar enligt ventilens orientering. Det godkända flödesschemat bör konsulteras för att bekräfta den exakta driftsekvensen och isoleringsförmågan.

2. Vad är skillnaden mellan en L-port och en T-port kulventil?

En L-portdesign används huvudsakligen för flödesväxling eller avledning mellan utvalda portar. En T-portdesign erbjuder ytterligare anslutningsmönster och kan tillåta alla tre portarna att kommunicera samtidigt. Rätt alternativ beror på den nödvändiga processfunktionen och tillverkarens portkonfiguration.

3. Kan en L-port trevägs kulventil helt stänga av flödet?

Vissa L-portar har en stängd position med alla portar, medan andra har olika driftsarrangemang. Fullständig isolering måste bekräftas från den specifika ventilens flödesdiagram och tätningsspecifikationer. Om isolering är säkerhetskritisk, verifiera erforderlig läckageprestanda och om ytterligare isoleringsutrustning är nödvändig.

4. Vilka material är lämpliga för en L-port kulventil?

Materialvalet beror på vätska, korrosionsexponering, tryck, temperatur och rengöringskrav. Rostfria stålsorter som 304 eller 316 kan passa många applikationer, medan PTFE-baserade eller förstärkta säten kan vara lämpliga för vissa tjänster. Den kompletta kombinationen av vått material måste kontrolleras för kompatibilitet.

5. Vilken information behövs för att begära en offert?

Ange nominell ventilstorlek, erforderlig portarrangemang, anslutningstyp, tryck- och temperaturförhållanden, processmedium, föredragna material, kvantitet och arbetsmetod. Rörledningsritningar, erforderlig flödessekvens och projektspecifika inspektionskrav kan hjälpa leverantören att bekräfta en lämplig konfiguration.

6. Varför överväga en tredelad ventil med förlängda stumsvetsändar?

En tredelad konstruktion kan förenkla åtkomsten till servicebara interna komponenter, beroende på tillverkarens underhållsprocedur. Förlängda stumsvetsändar kan ge ytterligare utrymme för svetsning och kan passa vissa isolerade eller nedgrävda rörarrangemang. Mått och installationsmetod bör kontrolleras innan beställning.

Slutsats: Att fatta rätt beslut om flödeskontroll

En trevägskulventil med en L-portpassage kan ge en praktisk lösning för att byta vätska mellan avsedda rörledningsgrenar. Dess effektivitet beror på att välja rätt portarrangemang, verifiera tryck- och temperaturgränser, välja kompatibla material och säkerställa att ventilens driftlägen matchar processkraven. Konstruktionsdetaljer som en tredelad kropp och förlängda stumsvetsändar kan också påverka installationsplaneringen och långsiktigt underhåll.

Shangtai erbjuder produktinformation och konfigurationsalternativ för att stödja val av industriella ventiler. Om du jämför L-ports konstruktioner, planerar ett nytt rörsystem eller byter ut en befintlig ventil, granska specifikationer för Three Way Ball Valve L Port och förbered dina driftskrav innan du gör en beställning. Kontakta vårt team för att diskutera din ansökan, bekräfta tekniska detaljer och begära en lämplig offert. Behagakontakta ossidag för att utforska ventillösningar som är skräddarsydda för dina industriella flödeskontrollbehov.
