Teknisk insikt: 2000 WOG 2-delad kulventil med hög plattform - Designegenskaper och applikationsmiljöer

Medeltrycksutloppsrörledningarna från en stadsgastryckregleringsstation arbetar med ett designtryck på 4,0 MPa. Systemet kräver integration med ett SCADA-system för fjärrsändning och nödavstängning. Ventiler måste ge noll externt läckage, långa underhållsfria intervaller och stödja in-line service för att undvika störningar av gastillförseln till distriktet.

2000 WOG 2-delade kulventiler på hög plattform i CF8 (304 rostfritt stål) med NPT-gängade ändar och RPTFE-förstärkta säten, försedda med direktmonterade explosionssäkra elektriska ställdon. Ventilens tryckklassificering överstiger vida det verkliga arbetstrycket.

• Ventilhuset och tätningarna fungerar under långvariga låga spänningsförhållanden, vilket avsevärt minskar tätningskrypningen. Livslängden förlängs med mer än50 %jämfört med standard PN40 kulventiler.

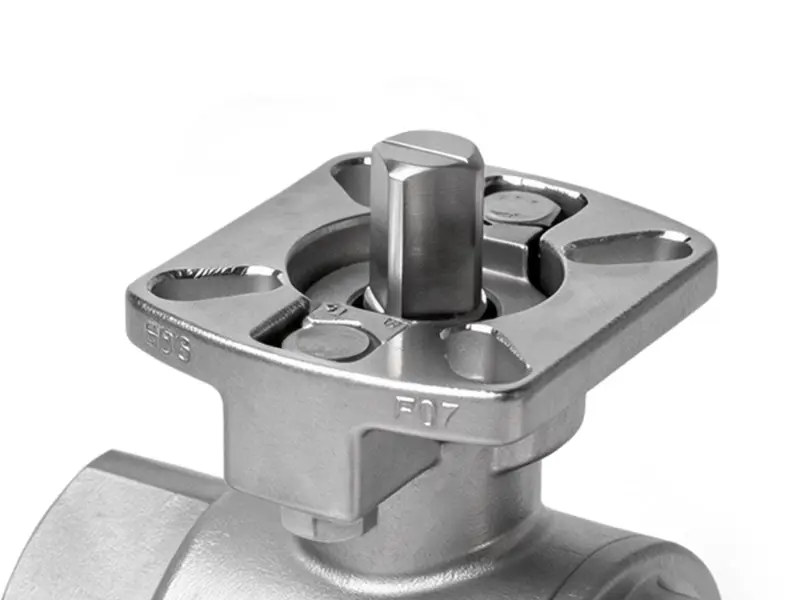

• ISO 5211 standard höga plattform möjliggör direkt montering av ställdon utan adapterfästen, vilket minskar installationstiden med30 %och säkerställer högre koaxialitet för stabil fjärrkontrollnoggrannhet.
• Den delade kroppskonstruktionen i 2 delar stöder demontering och tätningsbyte utan att skära av rörledningen, vilket minskar stilleståndstiden för distriktets underhåll med70 %.
• Flytande kula dubbelriktad tätningsstruktur ger noll externt läckage, säkerställer säker gasöverföring och uppfyller urbana gasdesignspecifikationer.

Högtrycksgrenen av ett cirkulerande kylvattensystem i ett stort raffinaderi arbetar med 2,5 MPa, med intermittenta vattenhammarstötar i rörledningen. Ursprungliga standard PN25 kulventiler drabbades av frekventa sätesläckage och kroppsdeformationer, och krävde rörledningar för underhåll vilket orsakade produktionsstopp.

Ersatt med 2000 WOG 2-delade kulventiler på hög plattform i WCB kolstål, med full port flödesvägar och parade med pneumatiska ställdon för programmerad på/av-kontroll.

• 2000 WOG kraftiga ventilhus erbjuder mycket överlägset vattenslagningsmotstånd än standard PN25-ventiler, som tål momentana vattenslag upp till10 MPautan kroppsdeformation eller tätningsfel.
• Full portdesign skapar tryckförluster på mindre än0,03 MPa, vilket minskar belastningen på cirkulationspumpen med5 %och leverera anmärkningsvärda långsiktiga energibesparingar.
• Direktmonterade pneumatiska ställdon på den höga plattformen svarar på mindre än1 sekund, lämplig för frekvent programmerade växlingsoperationer.
• Den 2-delade ventilkroppen möjliggör snabb demontering för rengöring av glödskal och skräp från kulkärnan, vilket fördubblar underhållseffektiviteten utan rörledningsavskärning eller produktionsavstängning.

Vattenkylare av skruvtyp i ett stort kommersiellt komplex använder köldmedium R134a, med huvudledningar som arbetar med 1,8 MPa. Ventiler måste ha utmärkt tätningsprestanda för att förhindra köldmedieläckage och vara kompatibla med elektriska ställdon för gruppstyrning via byggnadsautomatiseringssystemet (BAS).

2000 WOG 2-delade högplattformskulventiler i CF8 rostfritt stål, med specialiserade köldmedietätningssäten och direktmonterade kompakta elektriska ställdon.

• Högtrycksklassad ventilkropp med precisionstätning uppnår noll köldmedieläckage, vilket eliminerar förlust av kylkapacitet och miljöemissionsproblem.
• Standardiserat ISO 5211 högplattformsgränssnitt förbättrar kylaggregatets sammansättningseffektivitet med30 %. Ställdon är universellt utbytbara utan anpassade adaptrar för enklare byte efter försäljning.
• Den 2-delade strukturen underlättar demontering och underhåll under större översyn av kylaggregatet utan att skada rörledningssvetsarna, vilket minskar underhållskostnaderna med40 %.
• Driftstryck långt under det nominella värdet bromsar förseglingens åldrande avsevärt, vilket förlänger det underhållsfria intervallet till över3 år.

En överföringslinje för ytaktivt råmaterial i en daglig kemisk fabrik arbetar med 1,6 MPa, med milt frätande media. Ventiler måste stödja fjärrkontroll, vara lätta att demontera och rengöra samt uppfylla hygienkraven vid batchbyten.

2000 WOG 2-delade högplattformskulventiler i CF8M (316 rostfritt stål) med full portdesign, PTFE-säten och explosionssäkra pneumatiska ställdon.

• Kroppen i 316 rostfritt stål motstår mild korrosion. Full portdesign har inga flödesdöda zoner, vilket minskar materialuppbyggnad och försämring för att möta dagliga hygienkrav för kemisk produktion.
• Långvarig drift med låg stress under reducerade förhållanden eliminerar risk för mediagenomträngning och korskontaminering mellan batchbyten.
• Direktmonterade explosionssäkra pneumatiska ställdon på ISO-högplattformen uppfyller direkt kraven på kemisk verkstads explosionsskydd utan ytterligare modifieringar.
• Den delade designen i 2 delar möjliggör snabb demontering för invändig rengöring och sterilisering, vilket minskar rengöringstiden för batchbyte med60 %.

Högtemperatursystemet Clean-in-Place (CIP) i en dryckesfabrik arbetar med 3,0 MPa, med 80°C alkaliska rengöringsmedel. Ventiler måste vara temperatur- och korrosionsbeständiga, ge tillförlitlig tätning, stödja automatiserad programkontroll och uppfylla livsmedels GMP-standarder.

Livsmedelsklassade 2000 WOG 2-delade kulventiler för hög plattform i CF8 rostfritt stål, utrustade med RPTFE-förstärkta högtemperatursäten och direktmonterade sanitära pneumatiska ställdon.

• 3,0 MPa arbetstryck är långt under 2000 WOG nominella klassificering, vilket ger riklig tryckreserv även vid förhöjda temperaturer, utan risk för tätningsfel eller kroppsdeformation.
• RPTFE-förstärkta säten erbjuder överlägsen temperatur- och kemikaliebeständighet, med dubbelt så lång livslängd som standard PTFE-säten, som tål kontinuerlig skurning av rengöringsvätskor med hög temperatur.
• Hög plattform direktmonterad design skapar inga hygieniska döda zoner vid manöverdon-ventilgränssnittet, lätt att rengöra och desinficera, helt kompatibel med livsmedelsindustrins GMP-certifieringskrav.
• Den 2-delade ventilkroppen möjliggör snabb demontering för inre renhetsinspektion utan att ta bort hela rörledningen, vilket förenklar rutininspektion och underhåll.
