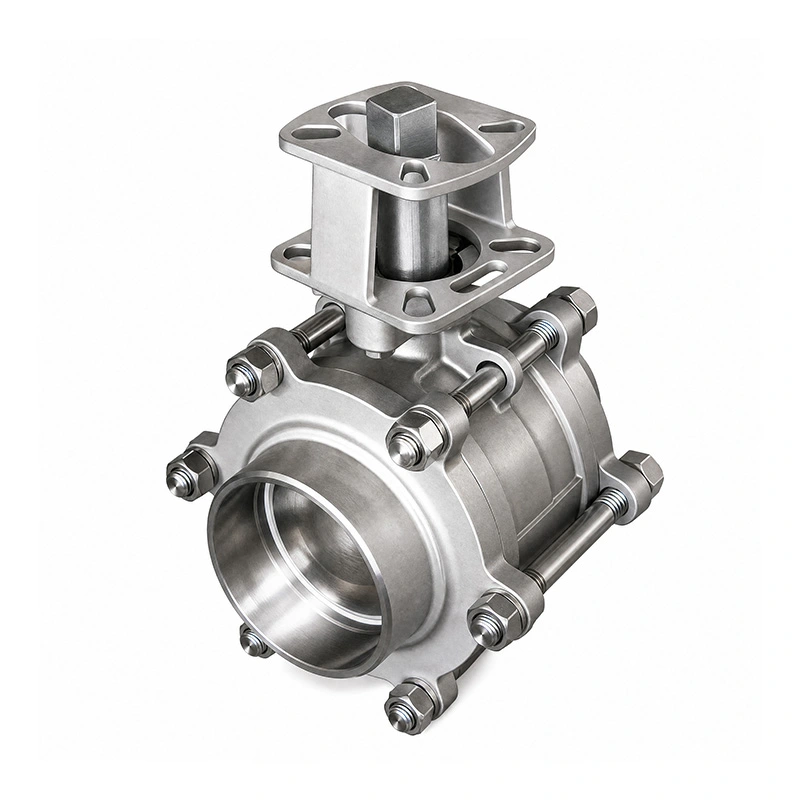

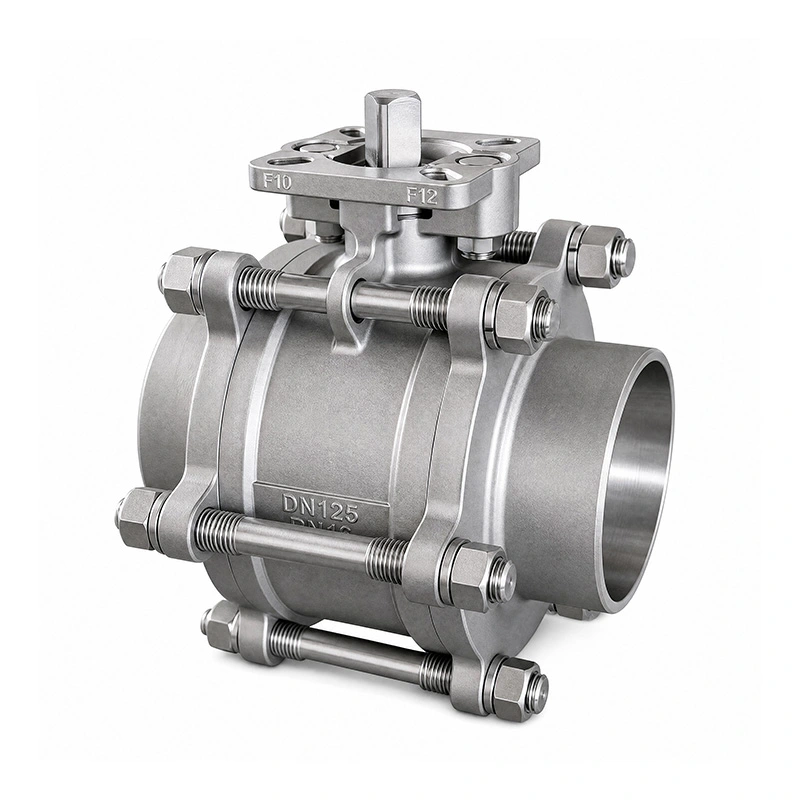

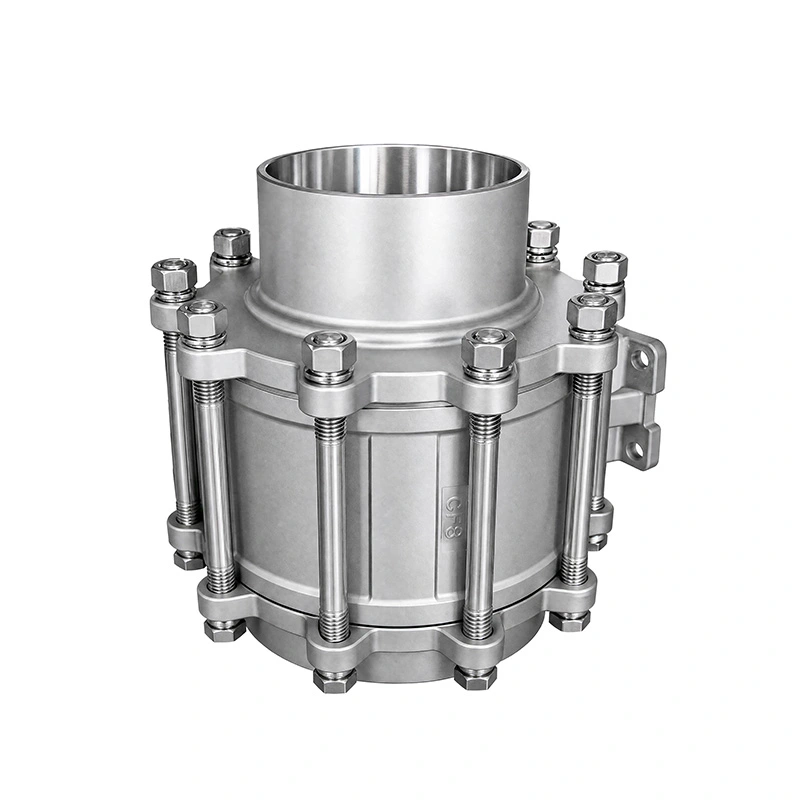

3PC stumsvetsade ändar Rostfritt stål Kulventil förlängd skaft

Den 3PC stumsvetsade ändar i rostfritt stål kulventil förlängd stammen har stumsvetsade ändar för permanent rörledningsanslutning och en förlängd skaft för applikationer där ventilens arbetspunkt måste placeras bort från röret. Den tredelade kroppen gör det möjligt att komma åt interna komponenter för underhåll, medan ISO 5211-monteringsplattan stöder direkt installation av pneumatiska eller elektriska ställdon.

Huvudmått

Produktegenskaper

1. Stumsvetsad rörledningsanslutning

Ventilen använder stumsvetsade ändar tillverkade enligt ASME B16.25. Svetsning av ventilen direkt i rörledningen ger en fast anslutning utan gängade eller flänsade fogar, vilket gör denna konfiguration lämplig för permanenta industriella rörinstallationer.

2. Utökad stamkonfiguration

Den förlängda skaftet ger ytterligare driftsavstånd mellan handtaget eller ställdonet och rörledningen. Det är användbart där isolering, rörarrangemang eller installationsförhållanden begränsar åtkomsten till en standardventilspindel.

3. Tredelad kropp för underhåll

Den tredelade konstruktionen ger tillgång till de interna ventilkomponenterna när inspektion eller utbyte krävs. Sätet och tätningskomponenterna kan servas utan att hela ventilenheten ersätts.

4. Ventilkonstruktion i rostfritt stål

Den 3PC-stumsvetsade ändarna i rostfritt stål med förlängd kulventil använder ASTM A351 CF8M (316) för kroppen och ASTM A182 F316 för kulan och spindeln. RPTFE-sätet är specificerat för det angivna temperaturområdet -25℃ till 150℃.

Ställdonsmontering

Ventilen är utrustad med en ISO 5211 monteringsdyna för direkt ställdoninstallation. Pneumatiska eller elektriska ställdon kan väljas efter ventilstorlek, arbetsmoment och reglerkrav. Manöverdonets monteringsgränssnitt bör kontrolleras före beställning för att säkerställa kompatibilitet.

Standarder och inspektion

Design och tillverkning följer ASME B16.34, med stumsvetsade ändar baserade på ASME B16.25. Ventiltestning och inspektion utförs enligt API 598. Tryck-temperaturklassificeringar hänvisas också till ASME B16.34.

Produktionsinspektion omfattar materialverifiering, tryckprovning, tätningsinspektion och färdiga ventilkontroller. Materialtestrapporter och tillämplig produktdokumentation kan tillhandahållas enligt ventilkonfigurationen och beställningskraven.

Ansökningar

Den 3PC stumsvetsade ändar av rostfritt stål kulventil förlängd skaft är avsedd för industriella rörsystem som kräver en permanent svetsad anslutning och tillgänglig ventildrift. Typiska tillämpningar inkluderar kemisk bearbetning, petrokemiska system, farmaceutisk utrustning, bearbetning av livsmedel och drycker, kraftgenerering och vattenrening.

Innan du väljer, bekräfta rörledningsmedium, tryck, temperatur, rörstorlek, svetsspecifikation och tillgängligt installationsutrymme. Ventilens material och säteskonfiguration bör också kontrolleras för kompatibilitet med servicemediet.

FAQ

1. Vilka är de huvudsakliga användningsområdena för 3PC-stumsvetsade ändar i rostfritt stål med förlängd kulventil?

Den används i industriella rörsystem där en svetsad anslutning och utökad ventilåtkomst krävs. Tillämpningar inkluderar kemiska, petrokemiska, farmaceutiska, livsmedel och drycker, kraft- och vattenbehandlingssystem.

2. Vilken standard gäller för de stumsvetsade ändarna?

De stumsvetsade ändarna är specificerade enligt ASME B16.25. Svetsspecifikationen bör kontrolleras mot rörledningskonstruktionen före installation.

3. Kan ett ställdon installeras direkt?

Ja. Ventilen har en ISO 5211 monteringsdyna för pneumatisk eller elektrisk ställdoninstallation. Val av ställdon bör baseras på ventilstorlek, arbetsmoment och reglerkrav.

4. Vilka material används i standardkonfigurationen?

Kroppen är ASTM A351 CF8M (316), medan kulan och skaftet är ASTM A182 F316. Standardsätet är RPTFE (PTFE+15%fv). Annat material finns tillgängligt på begäran.

5. Vilket är det maximala trycket och temperaturområdet?

Det angivna maximala trycket är 285PSI, med ett temperaturområde på -25℃ till 150℃. Faktiska driftsgränser bör bekräftas enligt ventilstorlek, medium och tillämpliga tryck-temperaturklasser.

6. Kan ventilen anpassas?

Ja. Andra material och komponentkonfigurationer kan levereras enligt erforderligt medium, tryck, temperatur och installationsförhållanden.
