Kina professionell trevägs kulventiltillverkare

ShangtaiTrevägskulventiler är designade för industriella rörledningssystem som kräver flödesomkoppling, avledning eller kombination i en enda ventilkropp. Med tre portar och valbara L-portar eller T-ports flödesmönster kan de rikta media mellan olika rörledningsbanor samtidigt som de hjälper till att förenkla rörarrangemangen.

Dessa ventiler är lämpliga för vattenbehandling, kemisk bearbetning, HVAC, mat och dryck, tryckluft, bränsleöverföring och allmän industriell vätskehantering. Shangtai tillhandahåller olika anslutningstyper, material, tätningsalternativ och driftmetoder beroende på erforderligt medium, tryck, temperatur och rörledningskonfiguration. För andra kulventilkonstruktioner, se vårkulventil produktsortiment.

L-Port och T-Port flödesmönster

Den interna kulkonfigurationen avgör hur de tre portarna ansluts vid olika handtagspositioner. L-portar och T-portar är inte utbytbara eftersom de ger olika kombinationer av flödesvägar.

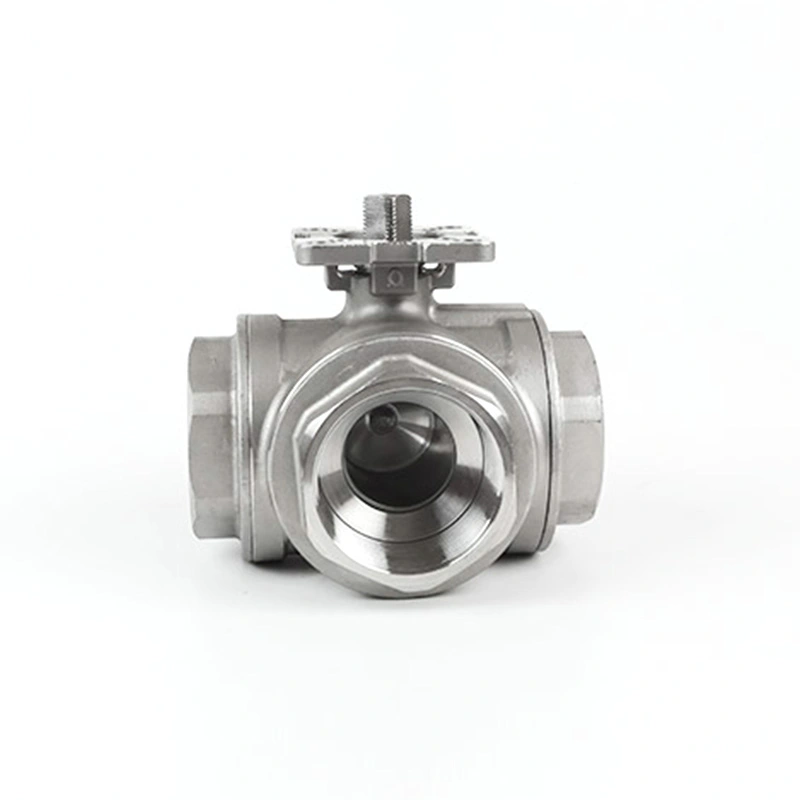

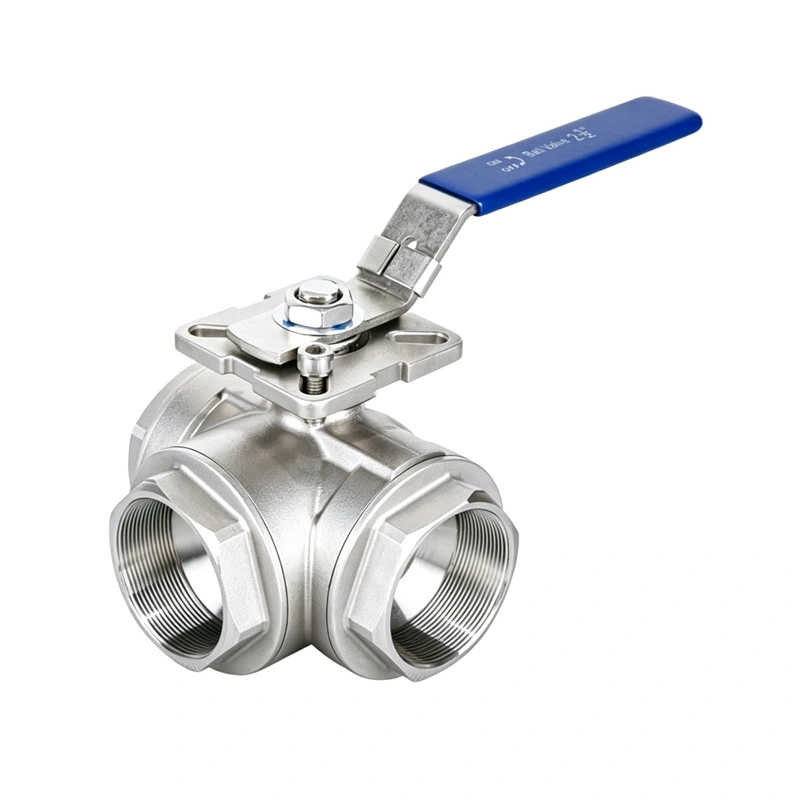

L-Port trevägskonfiguration

Ett L-portarrangemang används vanligtvis när ventilen behöver växla flöde mellan två av de tillgängliga banorna. Beroende på den specifika kuldesignen kan den rikta mediet från ett inlopp till ett av två utlopp, eller växla mellan två flödesriktningar.

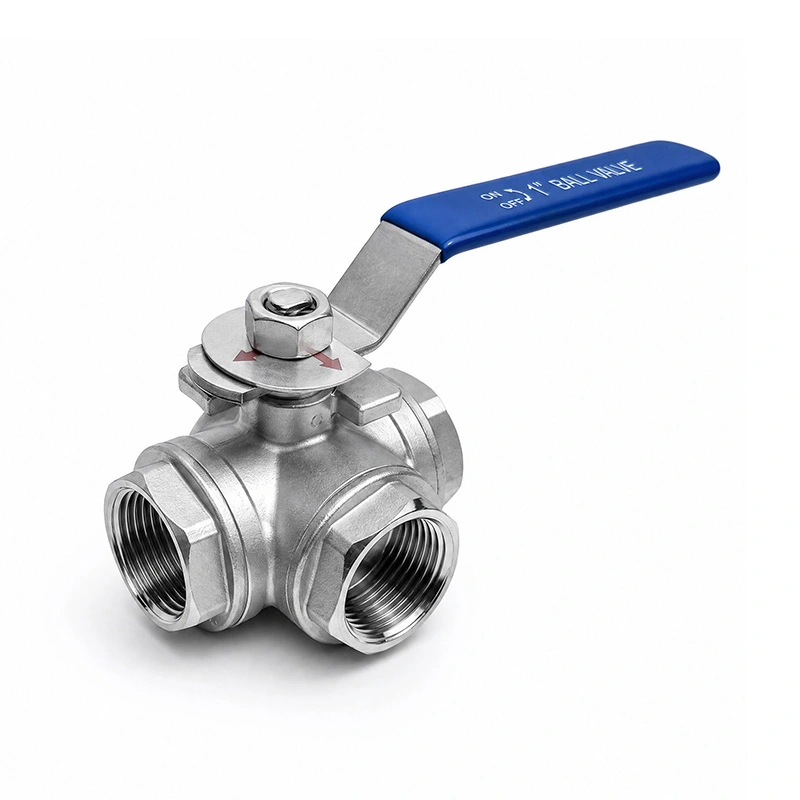

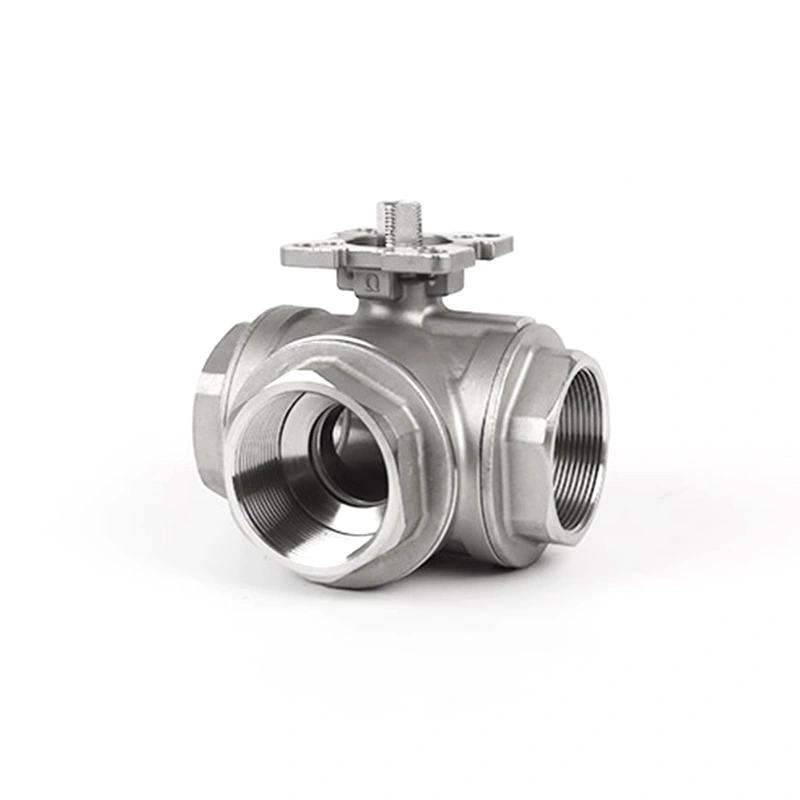

T-Port trevägskonfiguration

Ett T-portarrangemang ger ytterligare kombinationer av flödesvägar och kan användas för tillämpningar som involverar avledning eller kombination av flöde. De faktiska tillgängliga banorna beror på den interna kulgeometrin och handtagets position, så den nödvändiga driftsekvensen bör bekräftas före produktion.

Flödesväxling, avledning och kombination

Till skillnad från en standard kulventil med två portar som främst används för av/på-isolering, tillåter en trevägskonfiguration att ventilen hanterar flödet mellan flera rörledningsbanor. Beroende på portmönstret kan den användas för att växla mellan linjer, avleda ett medium mot annan utrustning eller kombinera kompatibla strömmar.

Detta kan minska antalet individuella ventiler som krävs i vissa rörarrangemang och kan förenkla utrustningslayouter. Ventilkonfigurationen bör alltid väljas enligt de faktiska processflödeskraven snarare än bara efter rörstorlek.

Anslutningsmöjligheter för olika rörledningssystem

Shangtai kan tillhandahålla olika ändanslutningskonfigurationer enligt rörledningsstandarden och installationskraven. Tillgängliga alternativ kan inkludera gängade, flänsade, hylsa-svets- och stumsvetsanslutningar, beroende på ventilens design och specifikation.

Val av anslutning bör beakta nominell rörstorlek, tryckklassificering, installationsmetod, omgivande utrustning och tillämpliga projektstandarder. När du byter ut en befintlig ventil kan den ursprungliga anslutningsspecifikationen eller ritningarna hjälpa till att bekräfta kompatibiliteten.

Val av material och tätning

Val av kropp och inre material bör baseras på arbetsmedium, tryck, temperatur och korrosionsförhållanden. Kulan, skaftet, sätena och tätningskomponenterna bör också vara kompatibla med servicemediet och driftsmiljön.

Vanliga tätningsmaterial kan inkludera PTFE, förstärkt PTFE och andra applikationsspecifika material. Den lämpliga tätningskonfigurationen beror på det faktiska temperaturområdet, kemisk kompatibilitet, tryckförhållanden och erforderlig serviceprestanda.

Manuell och automatiserad drift

Trevägskonfigurationer kan manövreras manuellt eller integreras med ett ställdon när fjärrstyrd eller automatisk flödesomkoppling krävs. Manuella handtag är lämpliga för lokal drift, medan pneumatiska och elektriska ställdon kan övervägas för automatiserade processsystem.

För aktiverade applikationer bör det erforderliga styrsättet, driftsekvensen, ställdonets typ, strömförsörjning eller luftförsörjning och felsäkra krav bekräftas före produktion. Ställdonet måste också vara korrekt anpassat till ventilens vridmoment och driftsförhållanden.

Produktapplikationer

Tre-ports flödesväxling är användbar i system där en pipeline behöver ansluta till olika processvägar eller utrustning. Typiska tillämpningar inkluderar vattenbehandlingssystem, cirkulationsledningar för HVAC, kemisk bearbetning, mat- och dryckesutrustning, tryckluftssystem, bränsleöverföring, vätskedistribution och allmänna industriella verktyg.

Den faktiska lämpligheten beror på medium, tryck, temperatur, flödeshastighet, materialkompatibilitet och erforderligt kopplingsmönster. För tillämpningar som kräver enkel tvåvägsisolering snarare än val av flödesväg, en standard2-delad kulventileller3-delad kulventilkan vara lämpligare.

Tillverkning och kvalitetskontroll

Shangtai hanterar bearbetning, montering, inspektion, trycktestning och slutlig förberedelse enligt den specificerade ventilkonfigurationen. För trevägsprodukter bör särskild uppmärksamhet ägnas åt portarrangemanget, kulans orientering, tätningsprestanda, arbetsposition och anslutningsdimensioner.

Projektspecifika tekniska krav kan granskas före produktion, inklusive material, tryckklasser, anslutningsstandarder, flödesmönster, krav på ställdon och nödvändig dokumentation. Detta hjälper till att säkerställa att den medföljande ventilkonfigurationen överensstämmer med den avsedda rörledningslayouten.

Hur man väljer rätt trevägskulventiler

Noggrant val börjar med den erforderliga flödesvägen snarare än ventilstorleken ensam. Innan du begär en offert, förbered följande information om den är tillgänglig:

• Ventilstorlek och nominell rördiameter
• L-port eller T-port krav
• Erforderliga inlopps- och utloppsflödesvägar
• Arbetsmedium och vätskeegenskaper
• Arbetstryck och tryckklass
• Driftstemperatur
• Krav på kropp och tätningsmaterial
• Gängad, flänsad, hylssvets eller stumsvetsanslutning
• Manuell, pneumatisk eller elektrisk drift
• Krav på ställdonets spänning, lufttillförsel eller styrning
• Nödvändig mängd och projektdokumentation
• Flödesschema eller pipelineritning, om tillgängligt

Om du är osäker på om en L-port- eller T-port-konfiguration matchar din pipeline,skicka ditt flödesdiagram och ventilkravtill Shanghai. Vårt team kan granska flödesvägarna och tekniska parametrar före offert.
