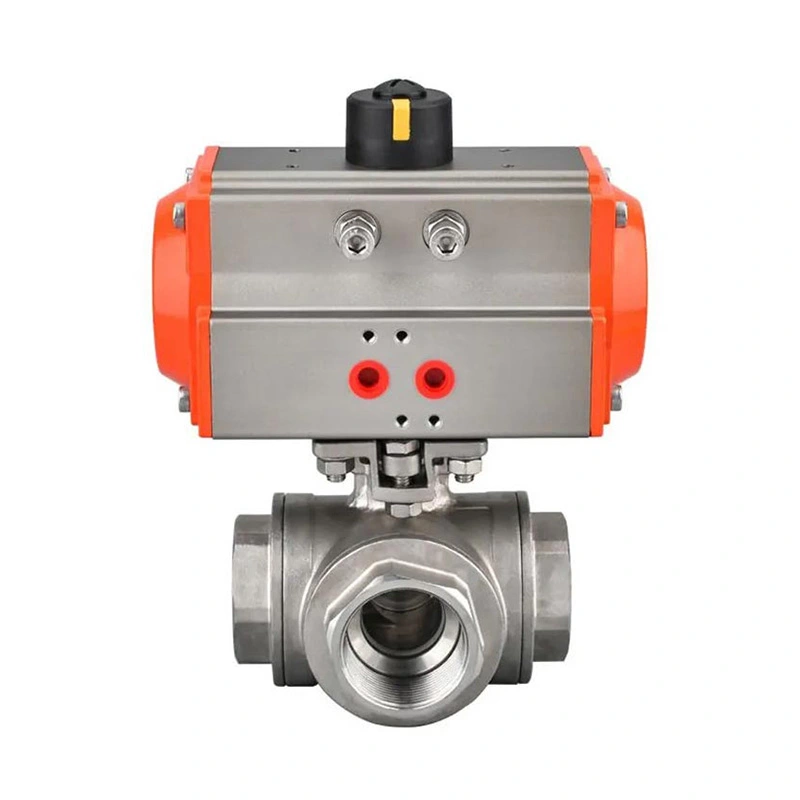

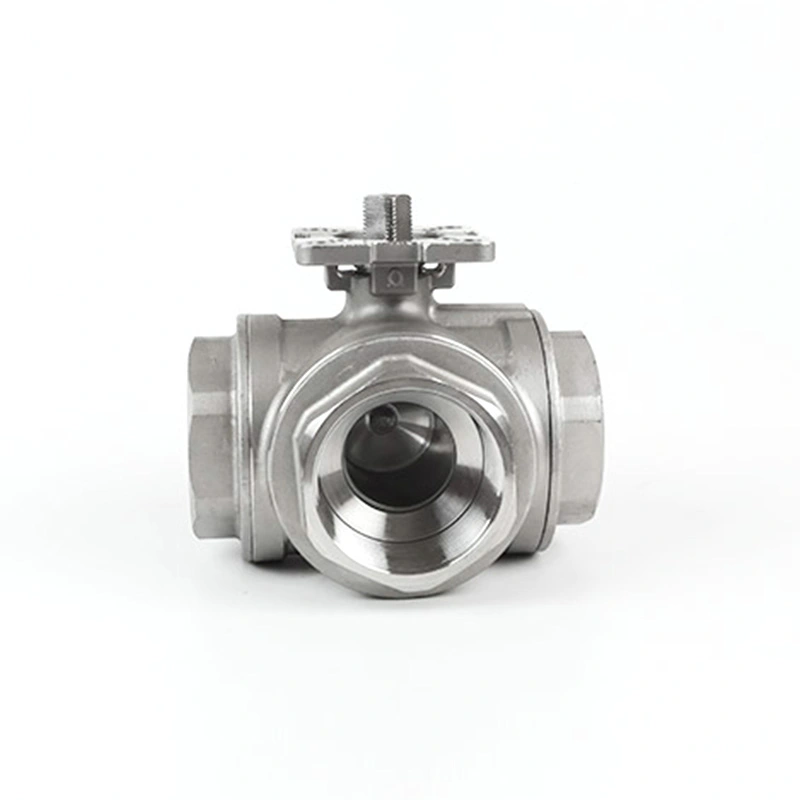

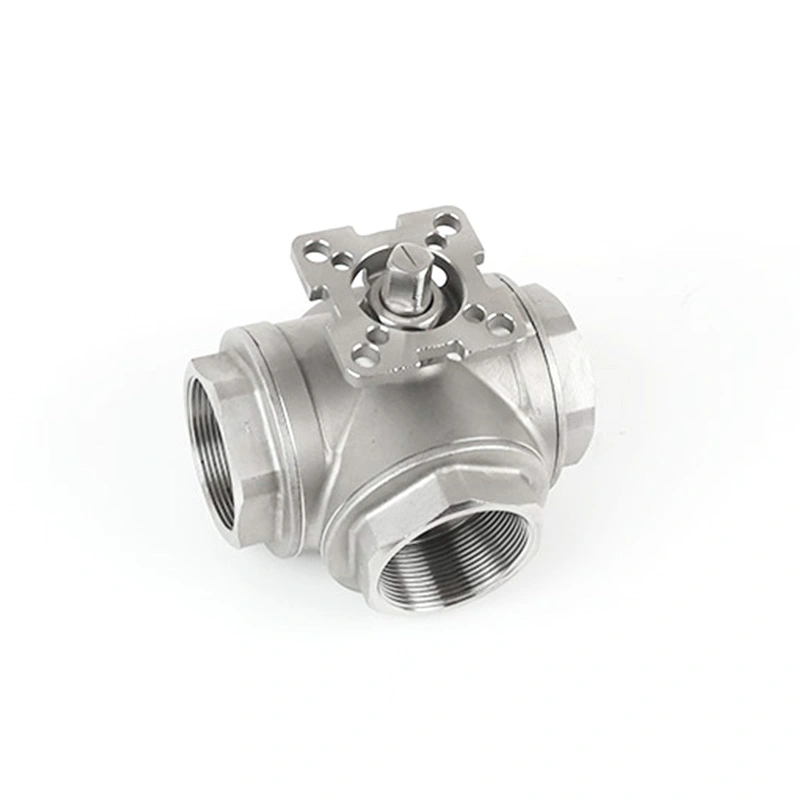

Trevägs kulventil med ISO 5211 direktmonteringsdyna L-port

Trevägskulventilen med ISO 5211 direktmonteringsdyna L-port är designad för rörledningssystem som kräver byte av flödesriktning. Dess L-portstruktur ansluter en gemensam port till endera av två flödesvägar, vilket gör den idealisk för avledning, bypassledningar, cirkulationssystem, doseringsutrustning och automatiserade vätskekontrollenheter.

Den integrerade ISO 5211 direktmonteringsplattan gör att pneumatiska eller elektriska ställdon kan installeras enklare. Det förbättrar ställdonets inriktning, minskar extra fästen och kopplingar, sparar installationsutrymme och stöder effektiv automatisering.

Precisionsbearbetade gängade ändar säkerställer smidig installation, säker anslutning och stabil tätningsprestanda när de matchas med rätt rörstandard.

Huvudmått

Om Shangtai

Shangtai är en källventiltillverkare belägen i Wenzhou, Zhejiang, Kina, en stor produktionsbas för ventiler. Vår fabrik ligger bara 10 minuter från flygplatsen, vilket gör besök och inspektioner bekväma för globala kunder.

Som en välkänd ventiltillverkare i Kina erbjuder Shangtai fabriksdirekt prissättning genom att kontrollera produktion, verktyg, inspektion och leverans direkt. Vi har ISO 9001 och CE-certifieringar, och vi stödjer även formutveckling och OEM/ODM-anpassning.

För denna produkt tillhandahåller vi parameterritningar, teknisk vägledning och snabb respons efter försäljningsservice för att hjälpa kunder att köpa med förtroende.

Kvalitetskontrollprocess

Råmaterialverifiering

Materialprovningsutrustning stöder materialinspektion och bekräftelse på plats.

Bearbetningsinspektion

Gängnoggrannhet, dimensioner, ytfinish och viktiga konstruktionsdelar kontrolleras under produktionen.

ISO 5211 Pad Control

Monteringsmått och ställdonets gränssnittsuppriktning inspekteras för att säkerställa kompatibilitet.

Monteringskontroll

Kula, säte, spindel och tätningskomponenter monteras enligt standardiserade procedurer.

Tryck & tätningstest

Ventiler testas för tätningsprestanda och driftsäkerhet före leverans.

Slutbesiktning och packning

Utseende, märkning, kvantitet och förpackning ses över för att möta beställningskrav.

FAQ

F1: Vilken är huvudfunktionen för en L-port trevägskulventil?

En L-portskonfiguration används huvudsakligen för att byta eller avleda flöde mellan anslutna rörledningsgrenar. Det interna portarrangemanget tillåter operatören att ändra flödesvägen genom att vrida kulan till önskad position.

F2: Vad används ISO 5211 direktmonteringsplattan till?

ISO 5211 monteringsplatta ger ett standardiserat gränssnitt för kompatibla pneumatiska eller elektriska ställdon. Ställdonets monteringsmönster och arbetsmoment bör bekräftas i enlighet med ventilstorleken och applikationskraven.

F3: Kan en L-portsventil ansluta alla tre portarna samtidigt?

L-portsventiler är i allmänhet avsedda för flödesväxling mellan två portar istället för att ansluta alla tre portarna samtidigt. Där en treports flödesväg eller blandningsfunktion krävs, kan en T-portskonfiguration vara mer lämplig.

F4: Kan Shangtai tillhandahålla produktritningar och tekniska parametrar?

Ja. Produktritningar, dimensionsinformation och tekniska specifikationer kan tillhandahållas för val av ventil, installationsplanering och dimensionsbekräftelse. Erforderlig anslutning, tryck, temperatur och materialspecifikationer bör bekräftas före produktion.

F5: Kan ventilen anpassas för olika driftsförhållanden?

Ja. Materialkombinationer, tätningskomponenter, anslutningsspecifikationer och ställdonkonfigurationer kan övervägas i enlighet med arbetsmedium, tryck, temperatur och regleringskrav.

F6: Kan ventilmaterialet verifieras före leverans?

Materialverifiering kan ordnas enligt produktkonfigurationen och inspektionskraven. Materialdokumentation och tillhörande inspektionsregister kan också tillhandahållas där så anges.

F7: Vilken information ska jag ge innan jag beställer?

Ange ventilstorlek, hus och tätningsmaterial, arbetsmedium, tryck, temperatur, anslutningsstandard, erforderligt flödesmönster och ställdonkrav. För automatiserade applikationer ska ställdonets typ och det erforderliga arbetsmomentet också bekräftas.

F8: Vad är en trevägskulventil med ISO 5211 direktmonteringsdyna L-port?

A Trevägs kulventil med ISO 5211 direktmonteringsdyna L-portkombinerar en L-port trevägsflödesväg med ett ISO 5211 ställdonets monteringsgränssnitt. Den är konstruerad för applikationer som kräver flödesomkoppling eller avledning tillsammans med pneumatisk eller elektrisk aktivering.
