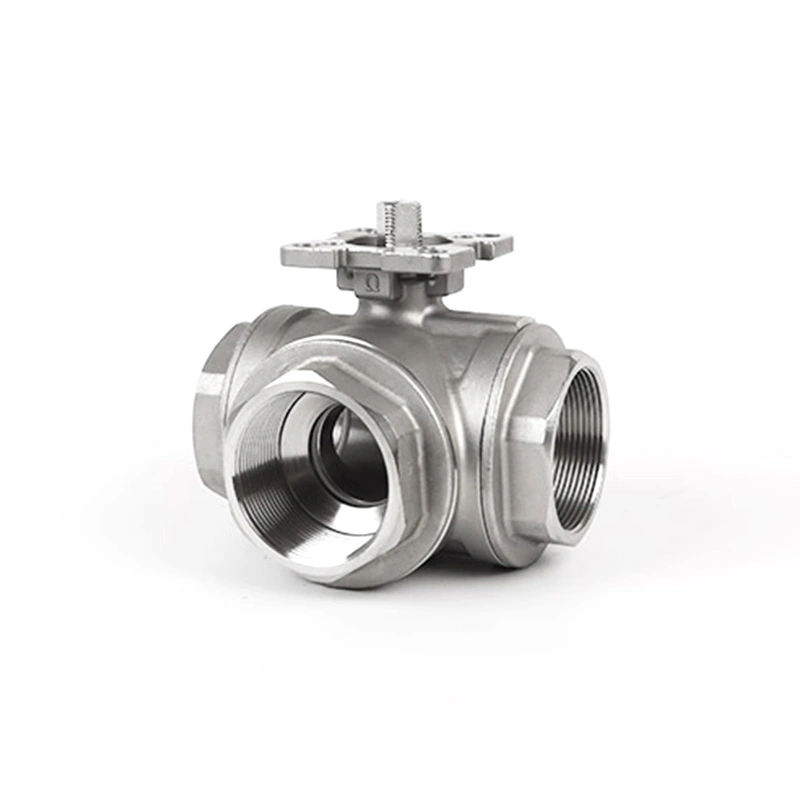

Trevägs kulventil med ISO 5211 direktmonteringsplatta T-port

Shangtai trevägskulventil med ISO 5211 Direct Mounting Pad T Port är byggd för flexibel flödeskontroll i industriella rörledningssystem. T-portdesignen stöder blandning, avledning och flödesfördelning i flera riktningar, medan monteringsplattan ISO 5211 gör installationen av ställdonet snabb och stabil.

Som en källventiltillverkare i Wenzhou, Kina, erbjuder Shangtai konkurrenskraftiga fabriksdirekta priser, pålitlig produktionskapacitet och starkt erkännande på den kinesiska ventilmarknaden. Vår fabrik ligger bara 10 minuter från flygplatsen, vilket gör besök och inspektioner bekväma.

Produktintroduktion

Denna T-ports trevägskulventil är lämplig för applikationer där en ventil behöver styra flera flödesriktningar. Jämfört med vanliga tvåvägsventiler hjälper det till att förenkla rörlayouten, minska installationsutrymmet och förbättra systemkontrolleffektiviteten.

Huvudmått

Viktiga fördelar inkluderar:

T-port flödesdesign för blandning, avledning eller distribution av media

ISO 5211 direkt monteringsplatta för pneumatisk eller elektrisk anslutning av ställdon

Inget extra fäste krävs, vilket hjälper till att minska installationshöjden och förbättra ställdonets inriktning

Precisionsgängade ändar för smidig montering och säker röranslutning

Stabil tätningsprestanda för pålitlig daglig drift

OEM/ODM-stöd, med stöd av Shangtais kapacitet för formutveckling

Produktparameterritningar finns tillgängliga för storleksbekräftelse, projektmatchning och teknisk utvärdering.

Kvalitetskontrollprocess

Shangtai följer ett standardiserat inspektionssystem som täcker IQC, IPQC, FQC och OQC för att hålla kvaliteten under kontroll från material till leverans.

IQC - Inkommande kvalitetskontroll

Råvaror kontrolleras före produktion. Materialprovningsutrustning stöder materialverifiering på plats.

IPQC - In-Process Quality Control

Under bearbetning och montering inspekteras nyckeldimensioner, gängnoggrannhet, ytfinish och ISO 5211 paddimensioner.

FQC - Slutlig kvalitetskontroll

Färdiga ventiler testas för utseende, funktion, tätningsprestanda och trycktillförlitlighet enligt beställningskrav.

OQC - Utgående kvalitetskontroll

Före leverans kontrolleras förpackning, märkning, kvantitet och dokument för att säkerställa att varorna är redo för säker transport.

FAQ

F1: Hur bestämmer en T-portkula flödesriktningen?

Flödesvägen bestäms av det interna portarrangemanget och kulans rotationsposition. Före installationen bör den erforderliga anslutningen mellan de tre rörledningsportarna bekräftas så att ventilhandtaget eller ställdonets position motsvarar den avsedda flödesvägen.

F2: Kan en T-portsventil användas för både blandning och avledning?

Ja, en T-portskonfiguration kan användas för olika trevägsflödesarrangemang. Om den är lämplig för blandning, omledning eller distribution beror på portens geometri, tryckförhållanden och ledningslayout. Erforderligt flödesmönster ska anges vid beställning.

F3: Behöver ställdonet matcha ventilens vridmoment?

Ja. Ställdonet bör ge tillräckligt vridmoment för ventilen under de faktiska driftsförhållandena. Ventilstorlek, sätesmaterial, arbetstryck, medium och arbetsfrekvens bör beaktas vid val av pneumatiskt eller elektriskt ställdon.

F4: Vad bör man tänka på när man väljer ventilsäte?

Sätesmaterialet bör väljas efter arbetsmedium, temperatur, tryck och erforderlig tätningsprestanda. Kemisk kompatibilitet är särskilt viktig när ventilen används för aggressiva eller processvätskor.

F5: Kan den här typen av ventil användas på en sladd eller grenrör?

Ja. En trevägskonfiguration kan användas på processskids, grenrör och kompakta rörenheter där en ventil behöver styra flödet mellan flera grenar. Tillgängligt utrymme, portorientering och ställdonets position bör beaktas vid systemdesign.

F6: Vad händer om rörledningstrycket är olika mellan de tre portarna?

Olika tryckförhållanden kan påverka flödesriktningen, flödeshastigheten och den kraft som krävs för att manövrera ventilen. Ventilkonfigurationen bör därför väljas enligt de faktiska tryckförhållandena vid varje ansluten port snarare än baserat på endast nominell rörstorlek.

F7: Vad är en trevägskulventil med ISO 5211 Direct Mounting Pad T-port?

A Trevägs kulventil med ISO 5211 direktmonteringsplatta T-portär en trevägsventil som kombinerar en kulkonfiguration med T-port med ett ISO 5211 ställdonets monteringsgränssnitt. Den är avsedd för system som kräver kontrollerat flöde mellan tre rörledningsanslutningar och kan konfigureras för manuell eller automatiserad drift.
