Professionell Y-siltillverkare för hållbara industriella filtreringssystem

Shangtai Y Silarär utformade för att ta bort fasta partiklar och skräp från rörledningsmedia innan de når pumpar, reglerventiler, mätare, värmeväxlare och annan nedströmsutrustning. Den Y-formade kroppen ger ett kompakt filtreringsarrangemang med en löstagbar sil, vilket gör dessa silar lämpliga för rörledningssystem där utrustningsskydd och bekvämt silunderhåll krävs.

Silar av Y-typ kan användas med vatten, olja, gas, ånga och andra kompatibla industriella medier, beroende på vald kropp, skärm och tätningsmaterial. Tillgängliga konfigurationer kan specificeras enligt rörledningsstorlek, tryckklassificering, flödesriktning, filtreringskrav, anslutningsstandard och installationsförhållanden.

Industriellt rörledningsskydd
Shangtai levererar rörledningssilar av Y-typ för skydd av utrustning och filtrering av fasta partiklar. Ange din rörledningsstorlek, medium, tryck, temperatur, anslutningstyp och erforderlig filtreringsnivå för konfiguration och offertstöd.

Hur en Y-sil skyddar nedströmsutrustning

Silskärmen fångar upp fasta partiklar som bärs av rörledningsmediet samtidigt som den tillåter vätskan att fortsätta genom huvudflödespassagen. Detta hjälper till att minska risken för att skräp kommer in i känsliga nedströmskomponenter och kan stödja stabilare drift av pumpar, reglerventiler, mätare, värmeväxlare och liknande utrustning.

Till skillnad från ett filter utformat för fin eller specialiserad separation, används en rörledningssil i allmänhet för mekaniskt avlägsnande av större fasta partiklar och skräp på installationssidan. Lämplig skärmöppning bör väljas i enlighet med den erforderliga skyddsnivån och systemets tillåtna tryckfall.

Y-typ kropp och avtagbar skärmdesign

Den karakteristiska Y-formade kroppen inrymmer filtreringsskärmen i en vinkel mot huvudflödesvägen. Denna konfiguration ger ett kompakt arrangemang för många industriella rörsystem samtidigt som skärmen kan tas bort för inspektion och rengöring.

Beroende på designen kan en dränerings- eller utblåsningsanslutning också tillhandahållas för att hjälpa till med att ta bort ansamlat skräp utan att helt ta isär rörledningen. Den faktiska konfigurationen bör bekräftas enligt ventil- eller silmodell, installationsarrangemang och projektkrav.

Skärmrengöring är en del av silunderhållet
När skräp samlas på skärmen kan flödesmotståndet öka. Regelbunden inspektion och rengöring hjälper till att upprätthålla den erforderliga flödeskapaciteten och hålla tryckförlusten inom det acceptabla området för systemet.

Val av skärmnät och perforering

Silöppningen är en av de viktigaste parametrarna vid val av en sil av Y-typ. En mindre öppning kan ge finare partikelretention, men det kan också öka tryckfallet och kräva tätare rengöring när rörledningen innehåller en hög nivå av skräp.

Urvalet bör ta hänsyn till partikelstorleken som behöver tas bort, medelviskositet, flödeshastighet, tillåten tryckförlust och känsligheten hos nedströmsutrustning. Shangtai kan granska dessa parametrar när den bekräftar lämplig skärmkonfiguration.

Urvalsfaktor	Varför det spelar roll
Partikelstorlek	Bestämmer den nödvändiga skärmöppningen för borttagning av skräp
Flödeshastighet	Påverkar flödeshastighet och tryckförlust genom skärmen
Medium viskositet	Påverkar flödesmotstånd och filtreringsprestanda
Nedströms utrustning	Bestämmer den erforderliga nivån av partikelskydd
Rengöringsfrekvens	Hjälper till att avgöra om manuell rengöring eller ett avlopps-/avblåsningsarrangemang är lämpligt

Tryckfall och flödeskapacitet

Varje sil ger en viss tryckförlust eftersom mediet passerar genom en sil. Tryckfallet kan öka när partiklar ansamlas på filtreringselementet. Av denna anledning bör Y-sil vid valet av flödeshastighet, rörstorlek, silarea, silöppning och tillåtet differenstryck beaktas.

Regelbunden rengöring är viktig när rörledningen bär en betydande mängd skräp. Tryckmätare eller differenstrycksindikatorer kan användas i lämpliga system för att hjälpa till att avgöra när skärmen kräver inspektion eller rengöring.

Installationsorientering och flödesriktning

Korrekt installation är viktigt för effektiv partikeluppsamling och bekvämt underhåll. Flödespilen på silkroppen bör matcha den faktiska rörledningens flödesriktning. Silkammaren bör också placeras i enlighet med den specifika modellen och mediet så att uppsamlat skräp kan stanna kvar i den avsedda kammaren.

Många konstruktioner av Y-typ kan installeras i horisontella rörledningar, medan vissa konfigurationer också kan användas i vertikala rörledningar när flödesriktningen och skärmorienteringen är lämplig. Installationskraven bör bekräftas innan silen monteras i systemet.

För ånga eller andra specialtjänster kan installationsorienteringen kräva ytterligare hänsyn för att hantera kondensat, dränering och underhållsåtkomst. Följ alltid tillämplig produktdokumentation och projektledningskrav.

Material för kropp och skärm

Materialvalet bör baseras på rörledningens medium, tryck, temperatur och korrosionsförhållanden. Vanliga kroppsmaterial inkluderar kolstål, rostfritt stål, gjutjärn, segjärn och legerat stål. Rostfritt stål och andra korrosionsbeständiga material kan väljas för skärmen beroende på servicemiljön.

För frätande media eller media med högre temperatur bör både kropp och inre skärmmaterial kontrolleras för kompatibilitet. Tätningsmaterial bör också väljas efter driftstemperatur och medium.

Ändanslutningar för industrirör

Silar av Shangtai Y-typ kan konfigureras med olika ändanslutningsalternativ enligt rörledningsdesignen och tillämpliga standarder. Vanliga konfigurationer inkluderar flänsade, gängade, stumsvetsade och hylsa-svetsanslutningar.

När du väljer en anslutning, överväg rörledningsstandard, nominell storlek, tryckklassificering, installationsmetod, tillgängligt utrymme och underhållskrav. Att matcha silanslutningen till det befintliga rörsystemet hjälper till att förenkla installationen och framtida utbyte.

Produktapplikationer

Y-silar installeras vanligtvis uppströms utrustning som kan påverkas av fasta partiklar eller installationsskräp. Typiska tillämpningar inkluderar:

Olje- och gasledningssystem
Petrokemisk och kemisk bearbetning
Vattenrening och vattenförsörjningssystem
Kraftproduktion och elledningar
VVS- och kylvattensystem
Marine och ombord rörledningar
Industriella processrörledningar
Pump- och reglerventilskydd
Värmeväxlare och mätarskydd

Den lämpliga silkonfigurationen beror på mediet, driftsförhållanden, filtreringskrav och tillämplig rörstandard. För speciella vätskor eller allvarlig service bör tekniska parametrar ses över innan valet.

Tillverkning, inspektion och kvalitetskontroll

Shangtai kontrollerar viktiga tillverknings- och inspektionskrav enligt tillämplig produktspecifikation. Materialval, karossdimensioner, skärmkonfiguration, anslutningsmått, tätningskomponenter och tryckrelaterade krav kan granskas under produktion och kvalitetskontroll.

Shangtai arbetar enligt ett ISO 9001 kvalitetsledningssystem och tillhandahåller produkter med tillämpligt CE- och EAC-certifieringsstöd. Där det krävs av projektet kan relevanta standarder och inspektionskrav som API 6D och API 598 granskas enligt den specifika produkt- och orderdokumentationen.

Projektdokumentation och inspektion
För industriella projekt kan Shangtai granska nödvändiga materialspecifikationer, tryckklasser, anslutningsstandarder, inspektionskrav, ritningar och tillämplig dokumentation före produktion och leverans.

Hur man väljer rätt sil av Y-typ

Innan du begär en offert, förbered följande information:

Nominell rör- eller silstorlek
Tryckklassificering
Arbetsmedium
Driftstemperatur
Nödvändig nätstorlek eller perforeringsstorlek
Kropp och skärmmaterial
Avsluta anslutningstyp
Rörledningsinstallationsorientering
Erforderlig flödeshastighet
Kvantitet och projektkrav
Ritningar, specifikationer eller tekniska dokument, om sådana finns

Om silen är avsedd att skydda en specifik pump, reglerventil, mätare eller värmeväxlare, kan tillhandahållande av utrustningsinformation och nödvändig filtreringsnivå hjälpa till att fastställa en lämplig konfiguration.

Vanliga frågor

Vilka är de vanligaste typerna av rörledningssilar?

Vanliga mönster inkluderar Y-typ, korg, T-typ, duplex och tillfälliga konsilar. En konfiguration av Y-typ övervägs ofta när ett kompakt inline-arrangemang och avtagbar skärm krävs. Det slutliga valet beror på rörledningslayout, flödeskapacitet, underhållsåtkomst och filtreringskrav.

Hur väljer jag rätt nät- eller perforeringsstorlek?

Valet beror på partikelstorleken som behöver tas bort, medelviskositet, flödeshastighet, tillåtet tryckfall och känsligheten hos nedströmsutrustning. En finare skärm är inte alltid det lämpliga valet eftersom det kan öka tryckförlusten och rengöringsfrekvensen.

Kan en sil av Y-typ installeras vertikalt?

Vissa konfigurationer kan installeras i vertikala rörledningar när flödesriktningen och skärmorienteringen är lämpliga. Installationen bör följa flödespilen, produktinstruktioner och kraven för det specifika mediet och rörledningsarrangemanget.

Hur ofta ska silsilen rengöras?

Rengöringsfrekvensen beror på mängden och typen av skräp i rörledningen. En tryckmätare eller differenstrycksindikator kan hjälpa till att identifiera ökande motstånd och avgöra när skärminspektion eller rengöring krävs.

Kommer Y-silar att minska trycket i rörledningen?

Ja. Varje sil skapar ett visst tryckfall när mediet passerar genom silen. Korrekt dimensionering, lämpligt val av skärm, tillräcklig flödesyta och regelbunden rengöring kan hjälpa till att hålla tryckförlusten inom systemets acceptabla område.

Vilka material finns tillgängliga?

Vanliga kroppsmaterial inkluderar kolstål, rostfritt stål, gjutjärn, segjärn och legerat stål. Skärmmaterial är ofta rostfritt stål eller andra korrosionsbeständiga legeringar. Lämpligt material beror på medium, tryck, temperatur och korrosionsförhållanden.

Vilka ändanslutningar kan levereras?

Vanliga alternativ inkluderar flänsade, gängade, stumsvetsade och sockelsvetsade anslutningar. Den erforderliga anslutningen bör matcha rörledningsstandarden, nominell storlek, tryckklassificering och installationskrav.

Vilken information behövs för en offert?

Vänligen ange storlek, tryckklass, siltyp, kroppsmaterial, nät- eller perforeringsstorlek, arbetsmedium, temperatur, anslutningstyp, installationsposition, flödeshastighet och kvantitet. Ritningar eller projektspecifikationer är också användbara när en specifik konfiguration eller inspektionskrav är inblandade.

Behöver du en sil av Y-typ för din rörledning?
Skicka din rörstorlek, medium, tryck, temperatur, anslutningstyp, filtreringsbehov och kvantitet till Shangtai för teknisk bekräftelse och offert.

Skicka förfråganellerKontakta Shangtai Valveför hjälp med val av sil av Y-typ, tekniska specifikationer, projektkrav och offert.

View as

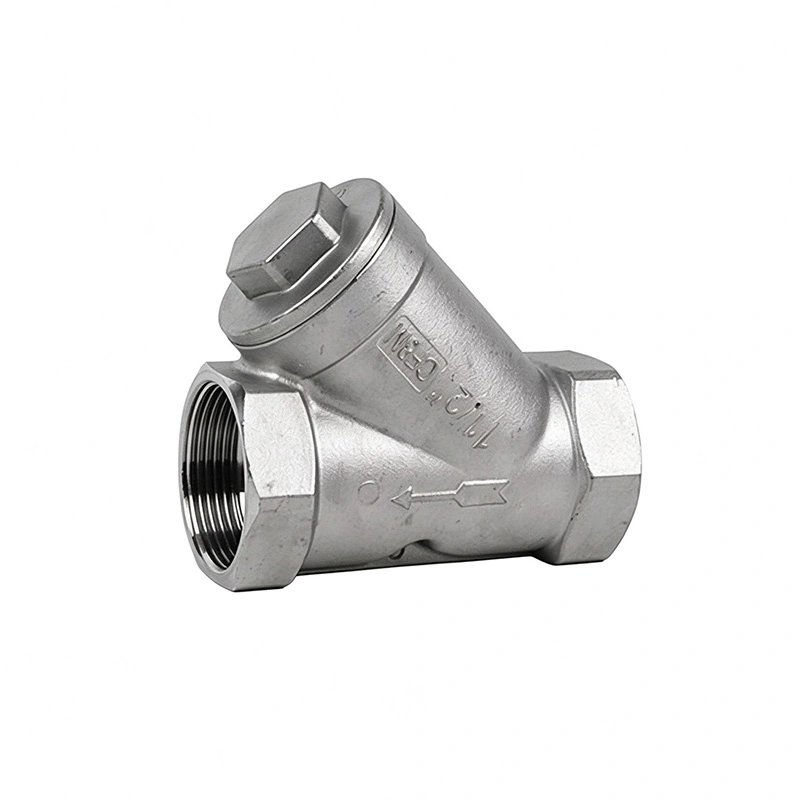

Y-sil i rostfritt stål

Shangtai Y-silar i rostfritt stål tar effektivt bort fasta föroreningar från rörledningar för att skydda pumpar, ventiler och instrumentering. Med kompakt struktur, stor filtreringsyta och lågt tryckfall, passar de vatten-, olje- och gassystem. Som en direkt fabrik med strikt kvalitetskontroll och exportförpackning levererar vi hållbara industriella filtreringslösningar.
