När renhet, korrosionsbeständighet, kompakt automation och pålitlig avstängning är viktiga,Shangtaitillhandahåller1 st elektropolerat rostfritt stål direktmonterad kulventilsom en praktisk lösning för krävande vätskekontrollsystem. Dess elektropolerade yta i rostfritt stål, den direkta ställdonets monteringsstruktur och precisionsbearbetade komponenter gör den lämplig för läkemedels-, livsmedelsbearbetning, vattenbehandling, kemiska och automatiserade industriella tillämpningar.

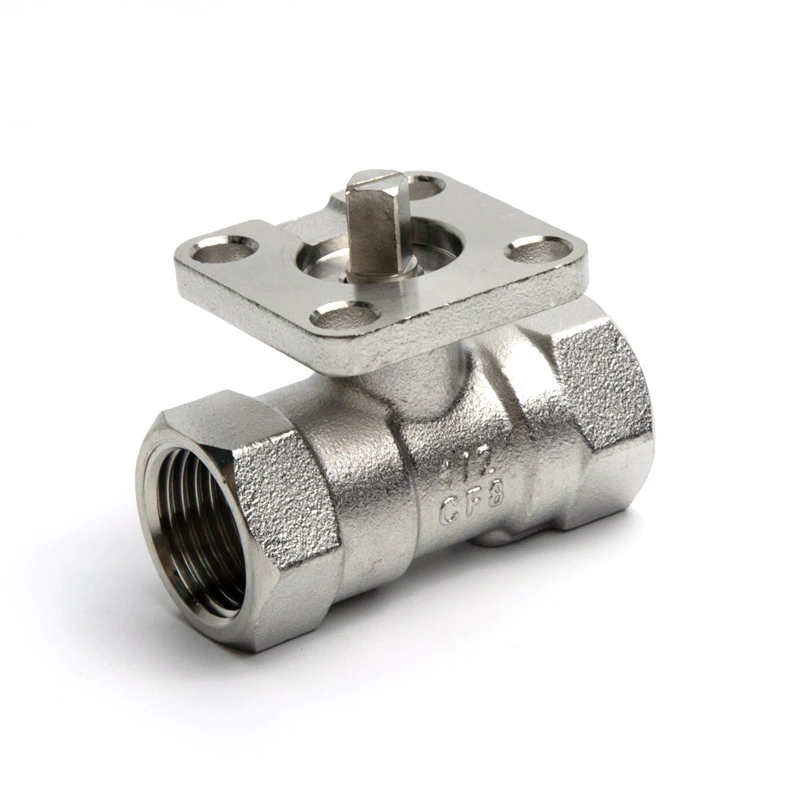

Den 1PC elektropolerade, direktmonterade kulventilen i rostfritt stål kombinerar en konstruktion i ett stycke med en elektropolerad yta och en integrerad direktmonterad plattform. Elektropolering skapar en jämnare och mer enhetlig yta av rostfritt stål, vilket hjälper till att minska rester och förenklar rengöringen. Den direktmonterade strukturen gör att kompatibla pneumatiska eller elektriska ställdon kan installeras utan ytterligare monteringsfästen, vilket skapar en mer kompakt automationslösning. Med 304 och 316 rostfria stålalternativ, NPT eller BSP gängade anslutningar, ett 1/4"–2" storleksområde och tryckkapacitet upp till 285 PSI, kan denna typ av kulventil uppfylla ett brett spektrum av industriella vätskekontrollkrav.
Innehållsförteckning
Varför välja en elektropolerad kulventil i rostfritt stål?
Hur förbättrar Direct Mount Design automatiseringen?
Vad gör konstruktionen i ett stycke praktisk?
Var kan denna kulventil användas?
Viktiga specifikationer i ett ögonkast
Hur ska köpare välja rätt ventil?
Viktiga fördelar för industriella köpare
Överväganden vid installation och underhåll
Varför överväga Shangtai för ditt ventilprojekt?
Varför välja en elektropolerad kulventil i rostfritt stål?
Ytans kondition är en viktig faktor när en ventil arbetar i system där renhet, korrosionsbeständighet och underhållseffektivitet har betydelse. Elektropolering tar bort mikroskopiska ojämnheter från den rostfria ytan och ger en jämnare finish. Detta kan bidra till att minska områden där föroreningar eller processrester kan samlas.
För applikationer som involverar frekvent rengöring eller krävande hygienkrav kan en slät ventilyta förenkla underhållet. Rostfritt stål ger också en stark kombination av mekanisk hållbarhet och korrosionsbeständighet, vilket gör det lämpligt för en lång rad industriella miljöer.
Shangtai-ventilen finns tillgänglig med 304 rostfritt stål som standardmaterial, medan 316 rostfria stålkonfigurationer kan väljas när projektförhållanden kräver ytterligare korrosionsbeständighet. Produktsidan specificerar ASTM A351 CF8 (304) för karossen, med rostfritt stål som används för större fuktade komponenter och PTFE-baserade tätningskomponenter.
- Jämnare elektropolerad yta i rostfritt stål
- Förbättrad motståndskraft mot korrosion och ytföroreningar
- Enklare rengöring och underhåll
- Lämplig för renlighetskänsliga vätskesystem
- Finns i olika materialkonfigurationer av rostfritt stål
Hur förbättrar Direct Mount Design automatiseringen?
Industriell ventilautomation kräver ofta en pålitlig koppling mellan ventilen och ett ställdon. Traditionella arrangemang kan kräva separata fästen eller monteringsutrustning, vilket ökar antalet komponenter och det övergripande installationsfotavtrycket.
En direktmonterad kulventil integrerar en monteringsplattform för ställdon i ventildesignen. Kompatibla pneumatiska eller elektriska ställdon kan därför installeras direkt, vilket hjälper till att förenkla det mekaniska arrangemanget. Detta är särskilt användbart för utrustningstillverkare och systemintegratörer som designar kompakta automatiserade vätskestyrningsenheter.
Den direktmonterade strukturen kan ge flera praktiska fördelar:
- Kompakt installation:Eliminerar behovet av ett separat monteringsfäste i kompatibla konfigurationer.
- Färre komponenter:En enklare anslutning kan minska ytterligare hårdvara.
- Automatiseringsberedskap:Stöder integration med pneumatisk eller elektrisk aktivering.
- Flexibel drift:Förlängda handtag kan också övervägas för lämpliga manuella applikationer.
- Enklare systemintegration:Det standardiserade monteringskonceptet är användbart för OEM-utrustning och automatiserade processsystem.
Vad gör konstruktionen i ett stycke praktisk?
En kulventil i ett stycke ger en enkel konstruktion för applikationer där ett kompakt och robust ventilarrangemang är att föredra. Ventilen använder en kul-och-skaft manövermekanism för att kontrollera vätskeflödet, medan sätet och tätningskomponenterna ger den nödvändiga avstängningsfunktionen.
Precisionsbearbetning är också viktigt. Noggranna dimensioner mellan kropp, kula, skaft och tätningskomponenter hjälper till att stödja smidig drift och pålitlig tätning. Shangtai specificerar precisionsbearbetade komponenter och materialinspektion som en del av sin tillverkningsmetod.
Ventilen har också en anti-utblåsningsspindel och låsanordning. Dessa egenskaper kan vara värdefulla i industriella installationer där kontrollerad drift och mekanisk säkerhet är viktiga överväganden.
Var kan denna kulventil användas?
Kombinationen av elektropolerat rostfritt stål, kompakt konstruktion och direkt manöverdonsmontering gör denna ventil lämplig för applikationer där både vätskeisolering och automatisering krävs.
Typiska applikationsområden inkluderar:
- Farmaceutisk utrustning:Användbar där släta ytor och rengörbara flödesreglerande komponenter är viktiga.
- Livsmedelsbearbetning:Lämplig för vätskesystem som kräver korrosionsbeständiga komponenter i rostfritt stål.
- Vattenbehandling:Lämplig för automatiserad isolering och flödeskontrollpunkter.
- Kemisk bearbetning:Konstruktion i rostfritt stål kan ge hållbarhet i utvalda processmiljöer.
- Industriell automation:Direkt montering av ställdon stöder automatisk öppning och stängning.
- OEM-utrustning:En kompakt ventilkonfiguration kan förenkla integrationen i förpackade maskiner.
Applikationslämplighet bör alltid utvärderas mot den faktiska vätskan, trycket, temperaturen, kemisk kompatibilitet, anslutningsstandard och ställdonets krav.
Viktiga specifikationer i ett ögonkast
Följande specifikationer ger en praktisk referens för ingenjörer, distributörer, OEM-köpare och systemintegratörer som utvärderar denna ventil.
| Parameter | Specifikation |
|---|---|
| Typ av ventil | 1 st elektropolerat rostfritt stål direktmonterad kulventil |
| Nominell storlek | 1/4" till 2" |
| Tryckklass | CL150 |
| Maximalt tryck | 285 PSI |
| Trådstandarder | NPT / BSP |
| Design & Tillverkningsstandard | ASME B16.34 |
| Teststandard | API 598 |
| Kroppsmaterial | ASTM A351 CF8 (304) |
| Material för kula och stam | ASTM A182 F304 |
| Sätesmaterial | RPTFE (PTFE + 15 % fyllmedel) |
| Temperaturområde | -25°C till 150°C |
| Porttyp | Reducerad port |
För tekniskt urval bör köpare verifiera de senaste måttritningarna, tryck-temperaturklasser, materialkonfiguration och anslutningskrav innan de gör en beställning.
Hur ska köpare välja rätt ventil?
Att välja en kulventil i rostfritt stål bör innebära mer än att bara matcha den nominella rörstorleken. Ingenjörer bör överväga hela driftsmiljön för att undvika kompatibilitets- eller prestandaproblem.
1. Bekräfta anslutningsstandarden
Ventilen stöder NPT- och BSP-gängade konfigurationer. Den valda gängstandarden bör matcha det anslutna rör- eller kopplingssystemet för att undvika installationsproblem.
2. Kontrollera tryck och temperatur
Det specificerade maxtrycket är 285 PSI, medan det angivna temperaturområdet är -25°C till 150°C. Faktiska appliceringsförhållanden bör hållas inom tillämplig tryck-temperaturklass.
3. Utvärdera materialkompatibilitet
304 och 316 rostfritt stål erbjuder olika nivåer av korrosionsbeständighet. Processvätskan, koncentrationen, temperaturen och rengöringskemikalierna bör alla beaktas vid val av material.
4. Bestäm arbetsmetoden
För automatiserad utrustning, bekräfta om ett pneumatiskt eller elektriskt ställdon är att föredra. Den direktmonterade strukturen kan hjälpa till att minska installationens komplexitet när ställdonet är kompatibelt med ventilmonteringsarrangemanget.
5. Tänk på flödeskrav
Denna modell använder en reducerad portkonfiguration. Köpare bör överväga den erforderliga flödeshastigheten och tryckfallet snarare än att välja en ventil baserad enbart på rörstorlek. De angivna Kv-värdena kan ge en användbar utgångspunkt för flödesutvärdering.
Viktiga fördelar för industriella köpare
För köpare som jämför kulventiler i rostfritt stål kommer värdet av denna konfiguration från kombinationen av ytbehandling, konstruktion, automationskompatibilitet och tillverkningsflexibilitet.
| Särdrag | Praktisk fördel |
|---|---|
| Elektropolerad finish | Slätare yta och enklare rengöring |
| Konstruktion av rostfritt stål | Korrosionsbeständighet och mekanisk hållbarhet |
| Direktmonterad plattform | Förenklar integrering av ställdon |
| Body i ett stycke | Kompakt och enkel ventilkonstruktion |
| 304 / 316 Alternativ | Möjliggör materialval för olika miljöer |
| NPT / BSP-trådar | Stöder olika krav på röranslutningar |
| OEM anpassning | Stöder anpassade specifikationer och bulkkrav |
Överväganden vid installation och underhåll
Även en högkvalitativ ventil kräver lämpliga installations- och driftsrutiner. Innan installation, inspektera gängorna, tätningsytorna, ventilhuset och rörledningen med avseende på kontaminering eller skada. Rörledningen bör vara korrekt inriktad för att förhindra onödig mekanisk påfrestning på ventilen.
Under idrifttagning, verifiera att ventilen öppnar och stänger smidigt och att ställdonet, om det är installerat, arbetar inom det erforderliga vridmomentområdet. Tryckprovning bör följa tillämpliga projektprocedurer och säkerhetskrav.
För långsiktig service bör underhållsteam regelbundet kontrollera:
- Externt läckage runt gängade anslutningar och tätningar
- Ventilens manövermoment och rörelse
- Ställdonsmontering och uppriktning
- Tecken på korrosion eller ytskador
- Säte och tätningsprestanda
- Drifttryck och temperaturförhållanden
Att följa tillverkarens tekniska dokumentation och tillämpliga industristandarder rekommenderas vid installation, testning eller service av ventilen.
Vanliga frågor
Vad är den största fördelen med en elektropolerad kulventil i rostfritt stål?
Elektropolering ger en slätare yta av rostfritt stål som kan förbättra rengöringsbarheten, minska ackumulering av ytrester och stödja korrosionsbeständighet. Detta gör ventilen särskilt attraktiv för renhetskänsliga industriella tillämpningar.
Kan ventilen anslutas till ett pneumatiskt ställdon?
Ja. Den direktmonterade plattformen är utformad för att stödja kompatibla pneumatiska ställdon. Elektriska ställdon och lämpliga förlängda handtag kan också övervägas enligt driftskraven.
Vilka storlekar finns tillgängliga?
Standardstorleksintervallet är 1/4" till 2". Köpare som behöver andra storlekar eller anpassade specifikationer kan diskutera sina krav med tillverkaren.
Stöder ventilen både NPT- och BSP-gängor?
Ja. NPT och BSP gängade anslutningsalternativ är tillgängliga, vilket gör att ventilen kan matchas med olika rörsystem.
Vilka standarder är förknippade med denna ventil?
Produktinformationen specificerar ASME B16.34 för design och tillverkning och API 598 för testning och inspektion. Projektspecifika krav bör bekräftas innan upphandling.
Kan Shangtai tillhandahålla OEM-anpassning?
Ja. Shangtai stödjer OEM och anpassade ventilkrav, inklusive materialval, specifikationer, ytbehandling, anslutningsstandarder och krav på bulkproduktion.
Varför överväga Shangtai för ditt ventilprojekt?
De1 st elektropolerat rostfritt stål direktmonterad kulventilär designad för köpare som behöver en kombination av jämn ytkvalitet av rostfritt stål, kompakt ventilkonstruktion och bekväm automationsintegration. Dess 304/316 rostfria stålalternativ, NPT- eller BSP-anslutningar, direkt ställdonets monteringsstruktur och industriella design gör det till ett mångsidigt val för vätskekontrollsystem inom flera industrier.
Shangtai stödjer distributörer, OEM-utrustningstillverkare, systemintegratörer och industriprojekt med skräddarsydda ventillösningar och kapacitet för bulkförsörjning. Om du utvärderar ventilstorlek, material, tryckklassificering, anslutningstyp, ytbehandling eller ställdonskompatibilitet, se 1PC elektropolerat rostfritt stål direktmonterad kulventil för produktdetaljer och urvalsinformation.
Letar du efter en pålitlig ventillösning i rostfritt stål för ditt nästa projekt?Dela din önskade storlek, arbetsmedium, tryck, temperatur, anslutningsstandard och automationskrav med Shangtai för att få en lämplig konfiguration och teknisk support.Kontakta ossidag för att diskutera dina OEM-, kundanpassade eller bulkventilkrav och hitta en praktisk lösning för ditt vätskekontrollsystem.
