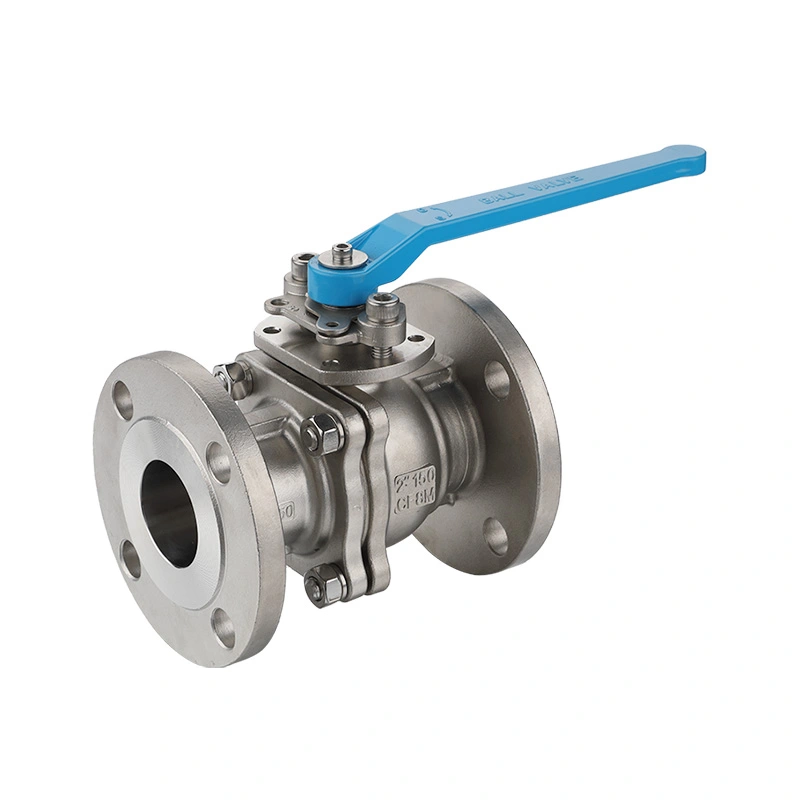

ANSI 150LB flänsad kulventil i rostfritt stål

En ANSI 150LB flänsad kulventil i rostfritt stål är en kulventil av rostfritt stål med flänsförsedda ändanslutningar, designad för rörsystem som använder tryckklassen ASME klass 150. Den använder en kvartsvarvs roterande kula för att starta eller stoppa flödet av kompatibla vätskor och används vanligtvis för på/av-isolering i industriella rörsystem.

ANSI 150LB hänvisar till ASME Class 150 tryckklass. Det faktiska tillåtna arbetstrycket beror på ventilstorlek, material, driftstemperatur och tillämplig tryck-temperaturklassificering. Rostfritt stålkonstruktion ger en korrosionsbeständig ventilkropp och kan specificeras med material som 304 eller 316 rostfritt stål beroende på applikation.

Den flänsförsedda anslutningen gör att ventilen kan skruvas direkt till matchande rörledningsflänsar, vilket ger en praktisk anslutningsmetod för industriella rörsystem och underlättar framtida inspektion eller underhåll. Kulventilmekanismen ger snabb kvartsvarvsdrift för att öppna och stänga rörledningen.

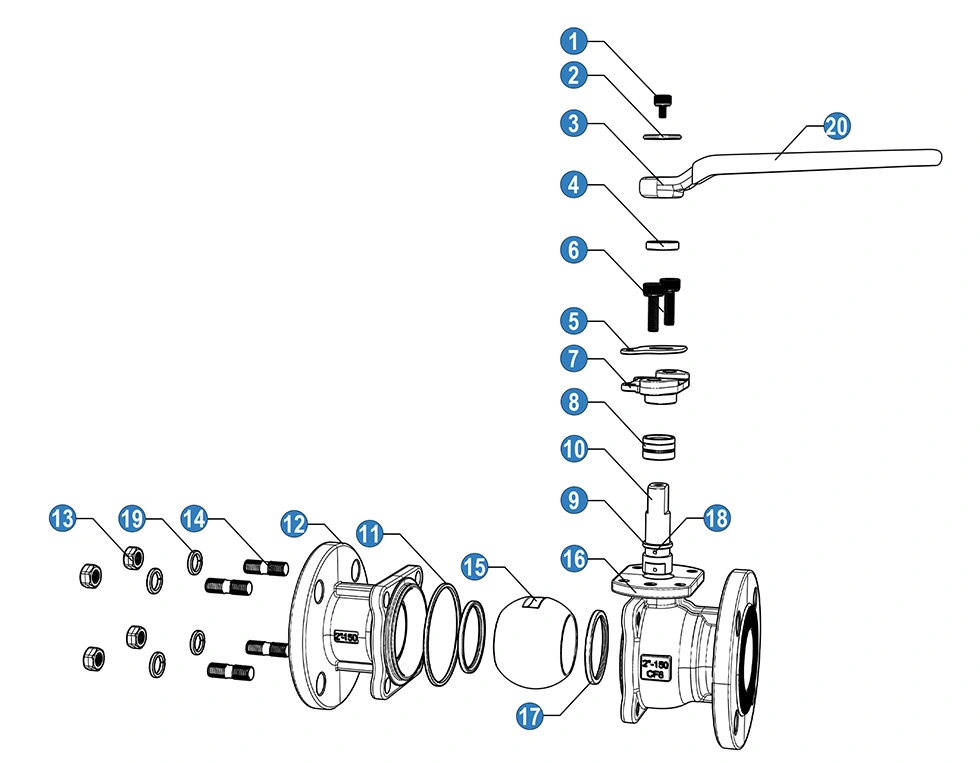

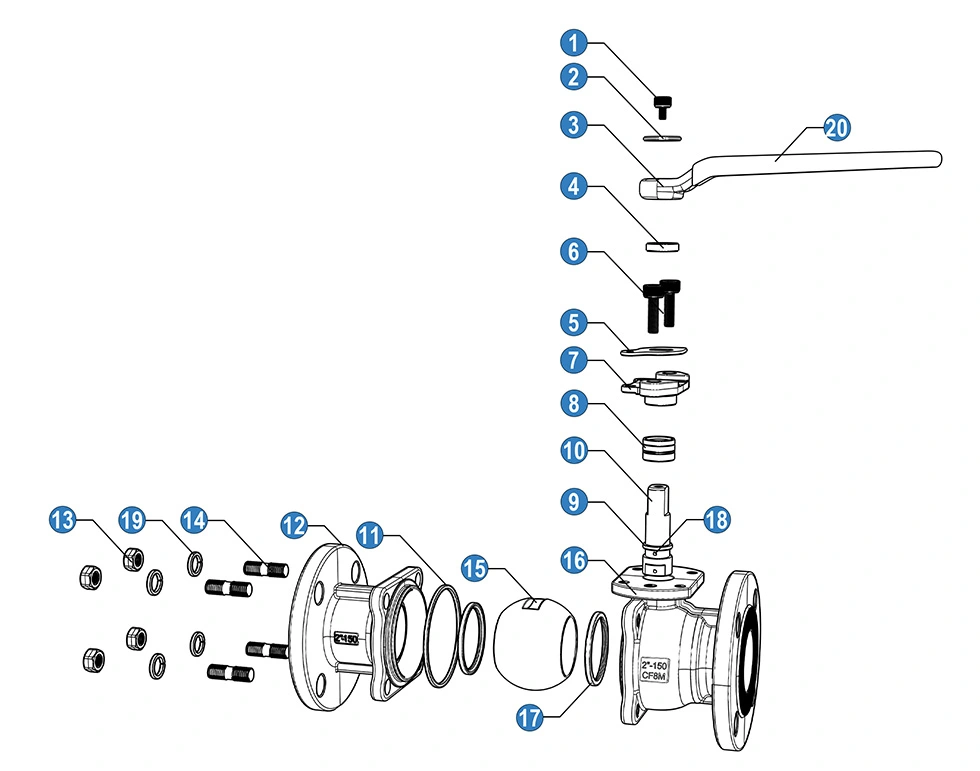

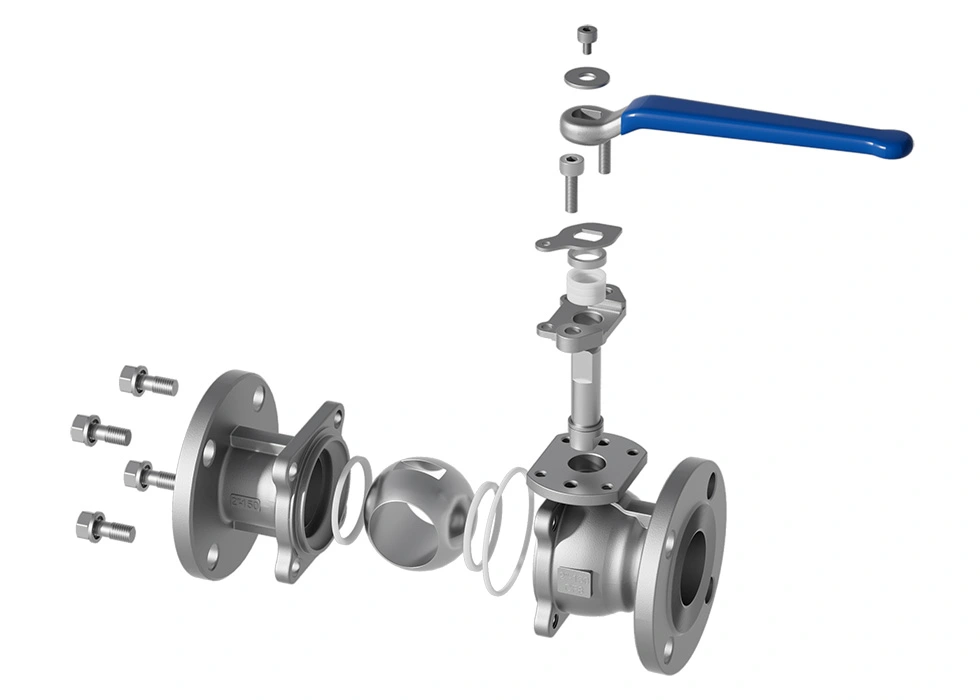

Huvudmått

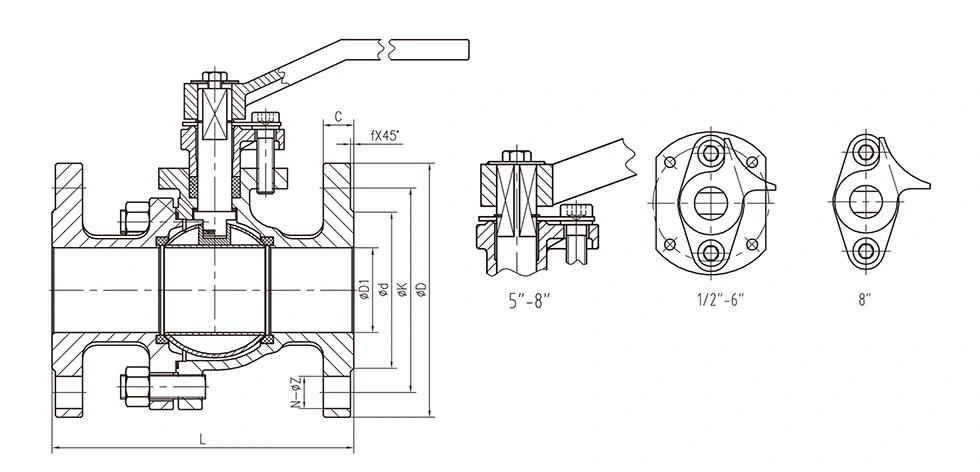

Allmänna mått:

Industriapplikationer

Vår ANSI 150LB flänsade kulventil i rostfritt stål använder ett unikt trestegs skafttätningssystem, optimerat för högcykeldrift, tryckfluktuationer och arbetsförhållanden för gasformigt medium. Det ger noll-läckage stabilitet och enastående prestanda mot utmattning för olika industriella vätskesystem:

Petroleum och kemisk industri

Lämplig för processrörledningar, grenledningar och lätt bränslegasöverföring. Flerstegs spindeltätning tillförlitligt förhindrar läckage av brandfarliga och explosiva medier under fluktuerande tryck.

Specialiserade gassystem

Idealisk för högtrycksslingor av kväve, syre, väte och tryckluft, flitigt använt i laserskärande gas försörjning, bensinstation och täta start-stopp gasledningar.

Kraft- och värmeteknik

Gäller för anläggningsledningar och extra vätskeledningar. Den motstår sälålldring orsakad av alternerande temperatur och tryck, vilket säkerställer en långsiktig stabil drift.

Läkemedels- och finkemisk industri

Ger tät isolering för frätande och rena processvätskor. Den dubbelriktade tätningsdesignen undviker medium läckage och extern förorening, som uppfyller höga säkerhets- och sanitära standarder.

Allmänna industri- och hydraulsystem

Perfekt för trycktestbänkar och automatiserad vätskeutrustning. Utmärkt anti-trötthetsprestanda anpassar sig till frekventa omkopplingar och arbetsscenarier med pulstryck.

Varför välja Shanghai?

Exklusivt 3-stegs stamtätningssystem

Utrustad med pyramidformad självåtdragande primärtätning, Viton O-ring sekundär tätning och Belleville fjäderbelastad V-ring tertiär tätning. Dess självförstärkande tätningsprestanda kompenserar för slitage och termisk deformation, vilket eliminerar skaft läckage under långvarig högcykeldrift.

Dubbelriktad skyddsstruktur

Det uppgraderade tätningssystemet förhindrar internt mediumläckage och blockerar externt damm, fukt och föroreningar från in i ventilen, vilket effektivt förlänger livslängden och sänker underhållskostnaderna.

Standardiserad amerikansk standardproduktion

Tillverkad och testad enligt API 608 / ISO 17292, ASME B16.34 och API 598. Överensstämmer med ASME B16.5 (fläns) och ASME B16.10 (ansikte mot ansikte) standarder, som säkerställer full kompatibilitet med globala industriprojekt.

Anti-trötthet och säker struktur

Förstärkt ventilhus motstår pulstryck och kraftiga tryckstötar utan deformation. Inbyggd anti-utblåsning skaftstruktur eliminerar säkerhetsrisker för övertryck.

Statiskt ledande antistatisk design

Levereras med en professionell antistatisk struktur som kontinuerligt leder statisk elektricitet som genereras av friktion mellan medium och inre delar. Det undviker statisk ackumulering och gnistorisker, vilket säkerställer säker drift för Rörledningar för brandfarliga, explosiva och gasformiga medium, som uppfyller industriella säkerhetsspecifikationer.

Lågt underhåll och kostnadseffektivt

Optimerad för frekventa bytescenarier med överlägsen prestanda mot utmattning. Det minskar utrustningens stilleståndstid och utbytesfrekvens, vilket minskar de långsiktiga driftskostnaderna jämfört med vanliga entätningsventiler.

Exklusiv servicesupport

Stöd laseranpassad logotyp och förpackningsdesign

Tillhandahålla OEM/ODM-tjänster

Fullständigt inspekterad innan den lämnar fabriken, med kvalitetskontrollrapport bifogad

Valfria tilläggstjänster som kollisionsskydd och sjöfraktförstärkt förpackning

FAQ

1. Vad betyder ANSI 150LB för en kulventil med fläns i rostfritt stål?

ANSI 150LB hänvisar till ASME Class 150 tryckklass som används för ventilen och dess flänsanslutning. Det faktiska tillåtna arbetstrycket beror på ventilstorlek, material, driftstemperatur och tillämplig tryck-temperaturklassificering.

2. Vilka flänsstandarder finns tillgängliga för denna kulventil?

Flänsstandarder kan väljas enligt rörledningssystem och projektkrav. Vanliga konfigurationer kan inkludera ASME B16.5-flänsar, medan andra flänsstandarder kan övervägas för specifika applikationer.

3. Vilka rostfria material kan användas för ventilen?

Vanliga karossmaterial inkluderar 304 och 316 rostfritt stål, med den specifika kvaliteten vald enligt arbetsmedium, temperatur, tryck och korrosionsförhållanden. Andra materialkombinationer kan vara tillgängliga på begäran.

4. Vilket media kan en ANSI 150LB rostfritt stål med flänsad kulventil hantera?

Ventilen kan användas för vatten, olja, gas och andra kompatibla industrivätskor. Ventilhuset, kulan, sätet och tätningsmaterialen bör väljas i enlighet med den kemiska kompatibiliteten, trycket och temperaturen hos det aktuella mediet.

5. Är denna flänsade kulventil lämplig för högtemperaturservice?

Det tillämpliga temperaturområdet beror på ventilmaterial, sätesmaterial och tryck-temperaturklass. Den faktiska driftstemperaturen bör bekräftas vid val av ventil för att säkerställa att konfigurationen är lämplig för de avsedda driftförhållandena.

6. Kan ventilen förses med ett pneumatiskt eller elektriskt ställdon?

Ja. Den flänsade kulventilen kan konfigureras för manuell, pneumatisk eller elektrisk drift enligt ventilstorlek, erforderligt arbetsmoment och styrsystem. Ställdonet bör vara korrekt anpassat till ventilen och faktiska driftsförhållanden.

7. Vilken information behövs för att välja rätt kulventil med flänsar?

Viktig information om val inkluderar nominell ventilstorlek, tryckklass, flänsstandard, arbetsmedium, arbetstryck, temperatur, erforderligt material och arbetsmetod. Rörledningsritningar eller applikationsdetaljer kan också hjälpa till att bestämma lämplig konfiguration.

8. Kan den flänsade kulventilen i rostfritt stål anpassas?

Ja. Materialkvaliteter, flänsspecifikationer, säte och tätningsmaterial, ventildrift och andra konfigurationsdetaljer kan väljas enligt projektets krav. Ritningar eller tekniska specifikationer kan granskas innan produktion.
