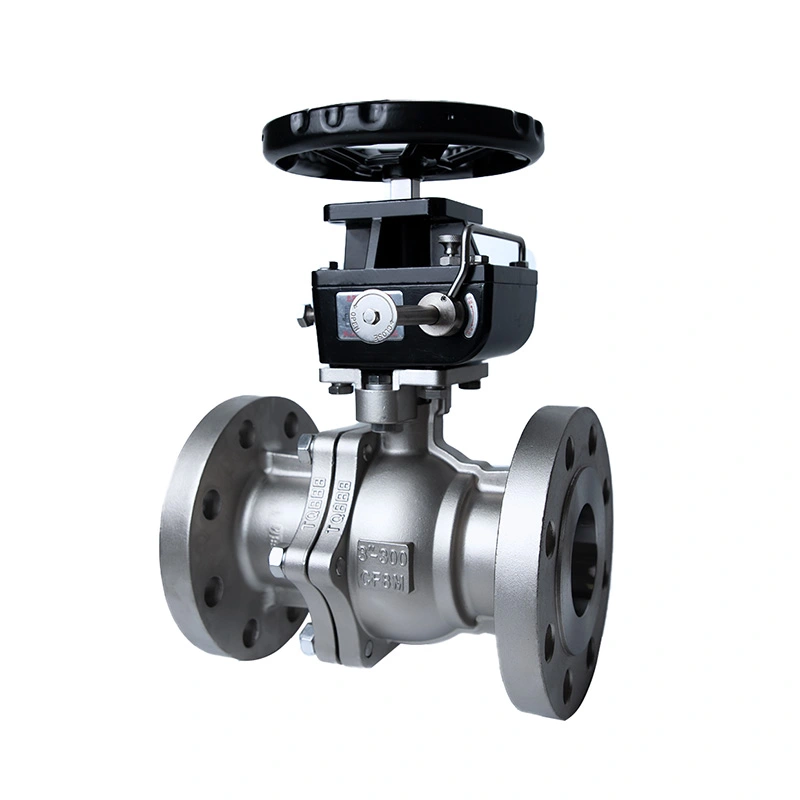

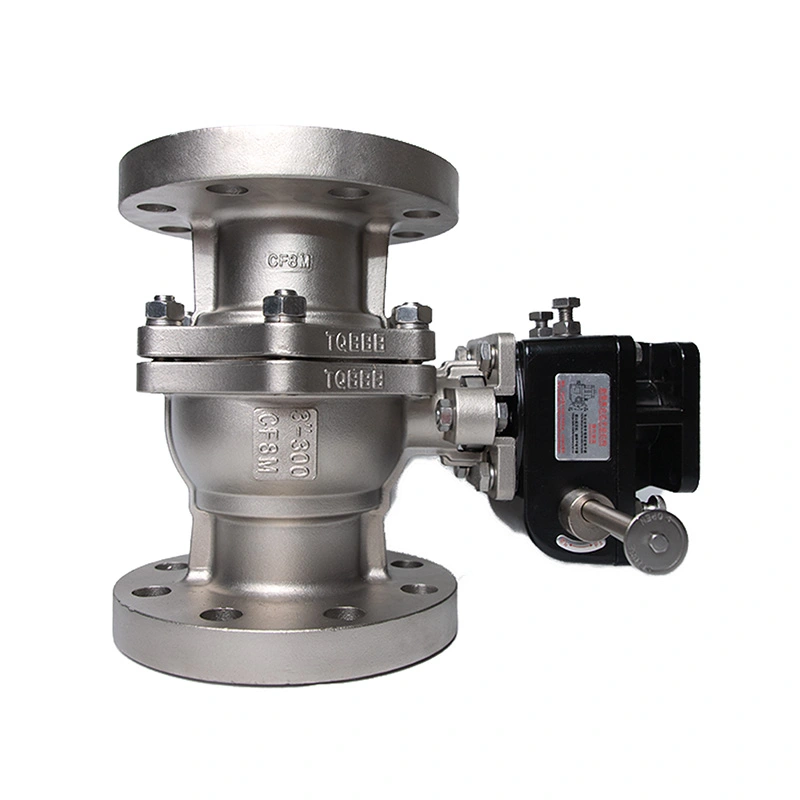

ANSI 300LB flänsad kulventil med ISO 5211 bas för ställdon

Den ANSI 300LB flänsade kulventilen med ISO 5211-bas för ställdon är konfigurerad för industriell rörledningsisolering där en klass 300 flänsventil och manöverdonsklar drift krävs. Dess tryckgräns i rostfritt stål och interna komponenter är specificerade för det angivna tryck- och temperaturintervallet, medan ventilkonfigurationen kan matchas med manuell, pneumatisk eller elektrisk drift beroende på applikationen.

Shangtai tillverkar industriella kulventiler i Wenzhou, Zhejiang, Kina, med bearbetning, montering, tryckprovning, inspektion och slutlig förberedelse som utförs enligt tillämpliga produktkrav. För projektorder kan ventildimensioner, materialkonfigurationer, ställdonkrav, ritningar och teknisk dokumentation bekräftas före produktion.

Huvudmått

Ventilkonstruktion och materialval

Ventilen använder en kropp av rostfritt stål med ASTM A351 CF8M (316) konstruktion, medan kulan och spindeln är specificerade som ASTM A182 F316. Dessa material ger en konsekvent konfiguration av rostfritt stål för tryckgränsen och de huvudsakliga fuktade komponenterna. RPTFE-sätet, som består av PTFE med 15 % fyllmedel, väljs för det angivna driftsområdet och bör bekräftas mot det faktiska processmediet och temperaturen innan beställning.

Kaross i rostfritt stål

ASTM A351 CF8M (316) kroppen bildar den huvudsakliga tryckinnehållande strukturen för ventilen. Konstruktion av rostfritt stål kan övervägas för industriella media där materialkompatibilitet och korrosionsbeständighet är viktiga urvalsfaktorer.

316 Kula och skaft

Kulan och skaftet använder ASTM A182 F316-material enligt den angivna konfigurationen. Kulan tillhandahåller kvartsvarvsflödeskontrollelementet, medan skaftet överför manövermomentet från handtaget eller manöverdonet till kulan.

RPTFE säte

RPTFE-sätet tillhandahåller tätningsgränssnittet runt kulan. Val av säte bör kontrolleras mot medium, driftstemperatur, tryck och nödvändiga serviceförhållanden eftersom ventilsäteskompatibiliteten kan variera mellan olika processvätskor.

Klass 300 flänsad kulventilkonfiguration

Klass 300-konfigurationen är avsedd för rörsystem som kräver en högre tryckklass än klass 150. Det angivna maximala trycket är 740PSI, men det tillåtna arbetstrycket bör inte bestämmas enbart utifrån den nominella klassen. Faktisk tryckkapacitet beror på ventilstorlek, material, temperatur och tillämplig tryck-temperaturklassificering.

De RF-flänsade ändarna ger en skruvad anslutning till matchande rörledningsflänsar. Vid valet bör nominell rörstorlek, flänsdimensioner, tryckklass, fasadtyp, packningsarrangemang, bultspecifikation och tillgängligt installationsutrymme kontrolleras mot rörsystemet.

Montering av ställdon enligt ISO 5211

ANSI 300LB flänsad kulventil med ISO 5211 bas för ställdon kan konfigureras för automatiserad drift genom sitt ISO 5211 monteringsgränssnitt. Ställdonet bör väljas i enlighet med ventilens arbetsmoment och faktiska driftförhållanden snarare än enbart efter ventilstorlek.

Pneumatiska och elektriska ställdon kan övervägas för automatiserad på/av-styrning. Beroende på styrsystemet kan ytterligare komponenter såsom magnetventiler, gränslägesbrytare, lägesåterkopplingsanordningar eller lägesställare krävas. Det tillgängliga monteringsgränssnittet, ställdonets vridmoment, rotationsvinkeln, kraft- eller lufttillförseln och styrsignalen bör bekräftas före montering.

Manuell drift

Manuell drift kan användas där ventilen manövreras lokalt och automatisk styrning inte krävs. Driftsmetoden bör väljas enligt ventilstorlek, installationsposition, arbetsfrekvens och erforderligt arbetsmoment.

Pneumatisk aktivering

Pneumatisk aktivering är lämplig för system där tryckluft är tillgänglig och snabb kvartsvarvsdrift krävs. Manöverdonets vridmoment bör inkludera en lämplig hänsyn till ventilens driftsförhållanden och sätesfriktion.

Elektrisk aktivering

Elektrisk manövrering kan användas när ventilen behöver integreras i ett elektriskt styrsystem. Spänning, arbetscykel, vridmoment, rörelsegränser, återkopplingskrav och miljöförhållanden bör bekräftas vid val av ställdon.

Produktionsprocess

1. Teknisk bekräftelse

Före produktion granskas den erforderliga ventilstorleken, klass 300-klassificering, kropps- och trimmaterial, arbetsmedium, temperatur, säteskonfiguration, anslutningsdimensioner, driftsmetod och ställdonkrav. Ritningar och tekniska specifikationer kan kontrolleras när ventilen ingår i ett större rör- eller automationsprojekt.

2. Materialförberedelse och inspektion

Inkommande material och inköpta komponenter kontrolleras enligt gällande produktions- och inspektionskrav. Materialidentifiering, dimensioner, yttillstånd och underlag för material kan granskas för beställningar som kräver spårbarhet.

3. CNC-bearbetning

CNC-bearbetning används för ventilkroppsgränssnitt, flänsytor, kul- och spindelkomponenter, tätningsområden, bulthål och andra precisionsfunktioner. Dimensionskontroll är viktig för att upprätthålla korrekt inriktning mellan ventilhuset, rörledningsanslutningen och driftskomponenterna.

4. Komponentberedning

Ventilkulor, tätningsytor, skaft, säten, packningar, packningar, fästelement och andra komponenter förbereds före montering. Ytbehandlings- och rengöringskrav beror på material och avsedd användning.

5. Montering och pågående inspektion

Interna komponenter monteras enligt den specificerade konfigurationen. Kontroller kan inkludera spindeluppriktning, kulrörelse, installation av tätningskomponenter, flänsdimensioner, kroppsmontering och mått på manöverdonets monteringsgränssnitt.

6. Tryck- och funktionstestning

Färdiga ventiler utsätts för tillämpligt skaltryck och sätesläckagetest. Driftsfunktion, vridmomentrelaterade förhållanden, utseende, märkning och andra specificerade inspektionsartiklar kontrolleras också före släpp.

7. Slutlig inspektion och förpackning

Slutinspektionen omfattar produktidentifiering, nödvändiga dokument, ventilskick, skyddskåpor, tillbehör och förpackning. Flänsytor och andra exponerade anslutningsytor bör skyddas under transport för att minska risken för hanteringsskador.

Typiska applikationer

Vattenrening och rörledningar

Används för isolering i vattenbehandlingsutrustning, allmännyttiga rörledningar, pumpsystem och relaterade industriella vattenapplikationer när de valda materialen är kompatibla med servicemediet.

Olje- och gassystem

Gäller rörledningsisolering och utrustningsanslutningar i olje- och gassystem där tryckklass, materialspecifikation, säteskonfiguration och tillämpliga standarder uppfyller projektkraven.

Kemisk bearbetning

Kan specificeras för kompatibla kemiska processmedia. Materialvalet bör beakta den kemiska sammansättningen, koncentrationen, temperaturen, trycket och potentiella effekter på kroppen, kulan, skaftet och sätet.

Kraft- och industriella processsystem

Den flänsförsedda anslutningen och klass 300-konfigurationen gör denna ventil lämplig för utvalda industriella process-, nät- och kraftsystemsrörsystem där bultade rörledningsanslutningar och kvartsvarvsisolering krävs.

Val och installationsöverväganden

Val av ventil bör börja med de faktiska driftsförhållandena snarare än endast den nominella rörstorleken. Följande information bör bekräftas innan du beställer:

Medium:Identifiera vätskan och kontrollera dess kompatibilitet med kropp, kula, spindel, säte, packning och packningsmaterial.

Tryck och temperatur:Bekräfta normalt och maximalt drifttryck, temperaturområde, tryckfluktuationer och tillämpliga tryck-temperaturklasser.

Flänsanslutning:Matcha ventilflänsstorlek, klass 300-klassning, RF-beläggning, bulthålsarrangemang, packningstyp och rörledningsflänsdimensioner.

Flödes- och portkonfiguration:Bekräfta om konstruktion med full eller reducerad port krävs baserat på flödeskapacitet, tryckfall och rörkrav.

Ställdon:För automatiserade ventiler, tillhandahåll det erforderliga arbetsmomentet, ställdonets typ, kraft- eller lufttillförsel, styrsignal och återkopplingskrav.

Installation:Rörledningsflänsar ska vara korrekt inriktade innan bultningen. Ventilen bör inte tvingas på plats för att kompensera för rörfel, och ventilen bör hållas inom sina specificerade tryck- och temperaturgränser under drift.

Testning och dokumentation

Ventilinspektion kan innefatta provning av skaltryck, testning av sätesläckage, dimensionsinspektion, driftskontroller, visuell inspektion och märkningsverifiering enligt tillämpliga orderkrav. API 598 är specificerad för testning och inspektion av denna ventil.

Teknisk dokumentation kan tillhandahållas enligt produktkonfigurationen och projektkraven. Tillgängliga dokument kan inkludera produktdatablad, måttritningar, materialinformation, inspektionsprotokoll och tillämplig testdokumentation.

FAQ

F1: Vad används en ANSI 300LB flänsad kulventil med ISO 5211 bas för ställdon för?

ANSI 300LB flänsad kulventil med ISO 5211 bas för ställdon används för industriell rörledningsisolering och automatiserad på/av vätskekontroll. Den är lämplig för kompatibla vatten-, olja-, gas-, kemikalie-, allmännyttiga och industriella processapplikationer inom de specificerade tryck-, temperatur- och materialgränserna.

F2: Betyder klass 300 att ventilen alltid kan arbeta vid 300 psi?

Nej. Klass 300 är en tryckklassbeteckning snarare än ett fast tryckvärde i psi. Det tillåtna arbetstrycket varierar med ventilens material, storlek, driftstemperatur och tillämplig tryck-temperaturklassificering.

F3: Hur ska ställdonet väljas?

Ställdonet bör väljas i enlighet med ventilens erforderliga arbetsmoment, serviceförhållanden, arbetsfrekvens och styrkrav. För pneumatisk eller elektrisk aktivering bör även monteringsgränssnittet och ställdonets specifikationer kontrolleras före montering.

F4: Vilket sätesmaterial levereras med denna ventil?

Den listade konfigurationen använder RPTFE (PTFE+15%fv) som sitsmaterial. Andra sätes- eller tätningskonfigurationer kan övervägas när olika media eller temperaturförhållanden kräver ett annat material.

F5: Kan ventilen levereras med ett pneumatiskt eller elektriskt ställdon?

Ja. Ventilen kan konfigureras för manuell drift eller levereras med kompatibel pneumatisk eller elektrisk manövrering. Val av ställdon bör bekräftas enligt ventilstorlek, arbetsmoment, styrmetod och installationskrav.

F6: Vilken information ska lämnas när du begär en offert?

Användbar information inkluderar ventilstorlek, tryckklass, medium, arbetstryck, temperatur, kroppsmaterial, sätesmaterial, flänskrav, driftsmetod, ställdonspecifikationer, kvantitet och eventuella ritningar eller tekniska standarder.

F7: Kan tekniska ritningar och materialdokument tillhandahållas?

Ja. Produktritningar, dimensionsinformation, materialdetaljer, inspektionsprotokoll och andra tillämpliga tekniska dokument kan tillhandahållas enligt ventilkonfigurationen och projektkraven.
