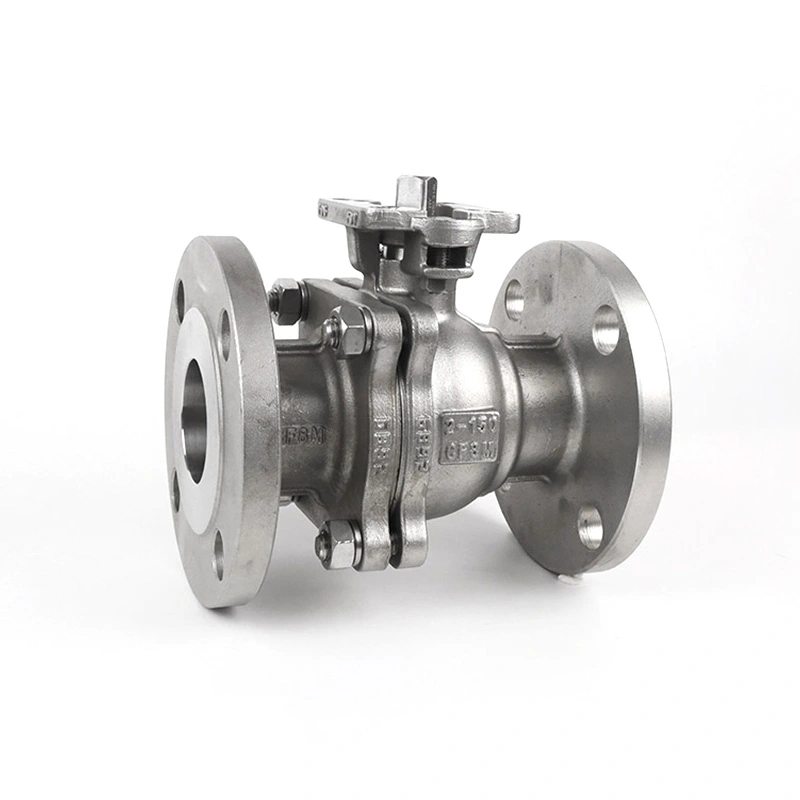

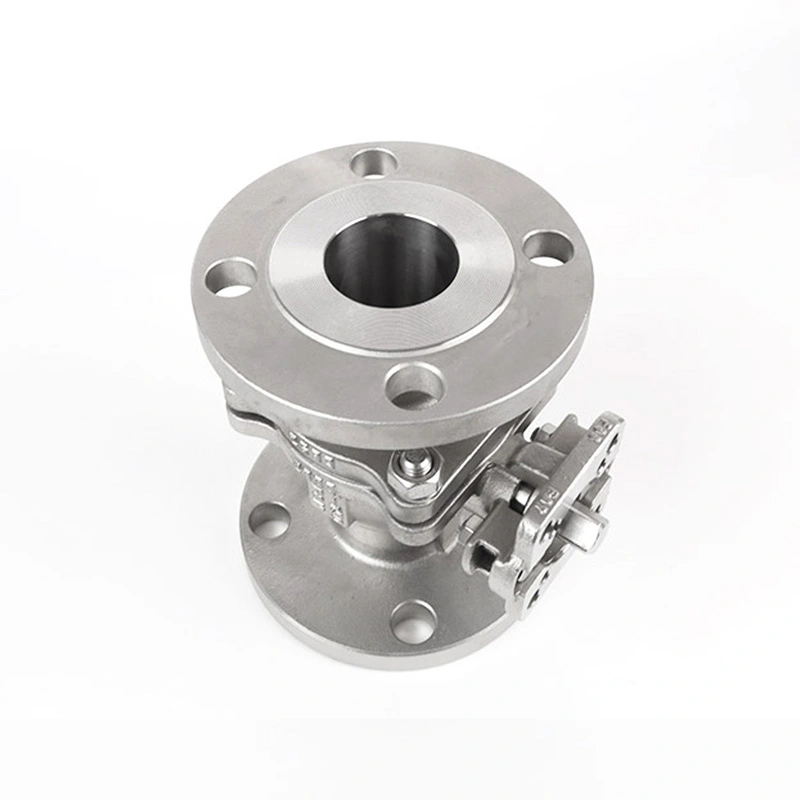

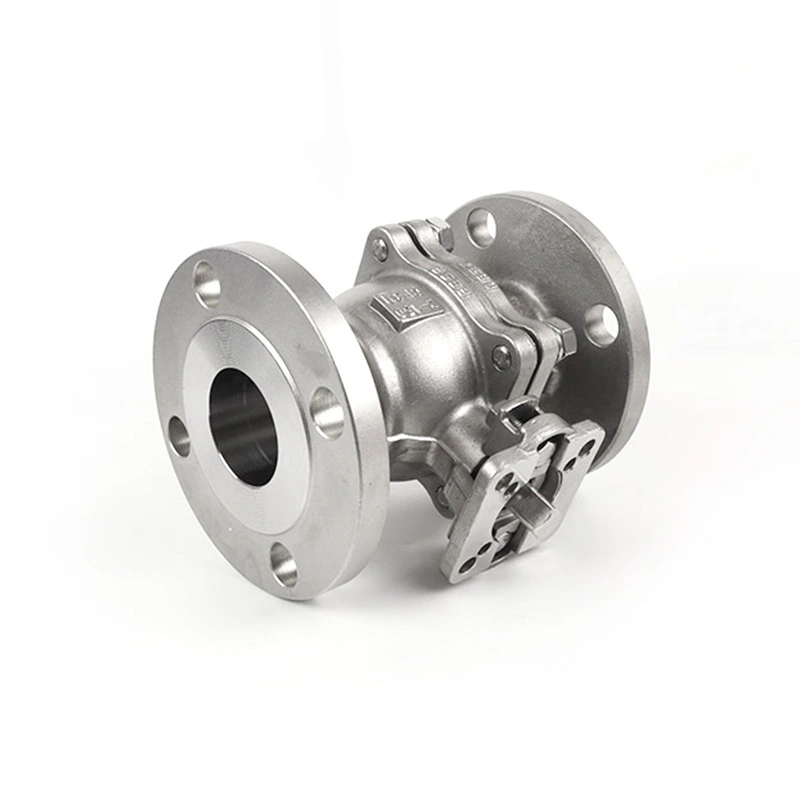

ANSI klass 150 flänsad kulventil med ISO 5211 bas för ställdon

För automatiserad rörledningsisolering måste ventilkonfigurationen matcha rörstandard, tryckklass, anslutningsdimensioner och ställdonets gränssnitt. ANSI klass 150 flänsad kulventil med ISO 5211 bas för ställdon kombinerar en klass 150 flänsanslutning med ett ISO 5211 monteringsgränssnitt, vilket gör att ventilen kan konfigureras för manuell drift eller delvis sväng pneumatisk och elektrisk aktivering. Den faktiska kombinationen av ventil och ställdon bör väljas i enlighet med erforderligt vridmoment, driftsförhållanden och rörledningskonfiguration.

Shangtai tillverkar industriella kulventiler i Wenzhou, Zhejiang, Kina. Produktionen omfattar bearbetning, montering och tryckprovning, med material- och dimensionskrav kontrollerade enligt gällande produktspecifikation. Ritningar, materialkrav och ställdoninformation kan granskas när en specifik ventilkonfiguration krävs.

Huvudmått

Ventilkonstruktion och ställdonets gränssnitt

Ventilen använder en flänsad kropp för anslutning till kompatibla RF-rörledningsflänsar. Kroppen i 316 rostfritt stål, F316-kulan och F316-skaftet som anges i huvudspecifikationen ger den primära materialkonfigurationen, medan RPTFE-sätet är avsett för applikationer där sätesmaterialet är kompatibelt med driftsmediet och temperaturen.

Monteringsbasen ISO 5211 tillhandahåller ett standardiserat gränssnitt för att fästa kompatibla delsvängställdon eller ett mellanliggande monteringsarrangemang. ISO 5211 specificerar ställdonets fästfläns och drivkomponentens dimensioner, så ställdonets gränssnitt bör matchas med ventilens monteringsstorlek och erforderliga arbetsmoment snarare än att väljas enbart av ventilstorleken.

För automatiserad service bör ventilens vridmoment, ställdonets utgång, monteringsgränssnitt, rotationsriktning och tillgänglig kraft eller lufttillförsel alla bekräftas före montering. Gränslägesbrytare, magnetventiler, lägesställare och andra styrtillbehör kan väljas enligt automationssystemet.

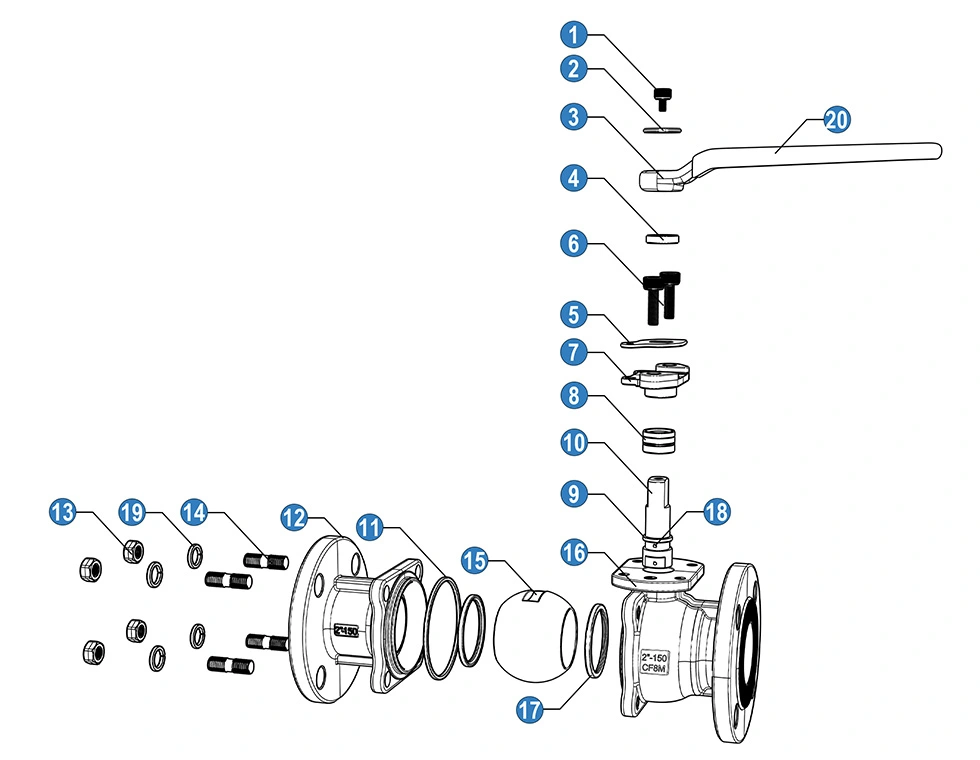

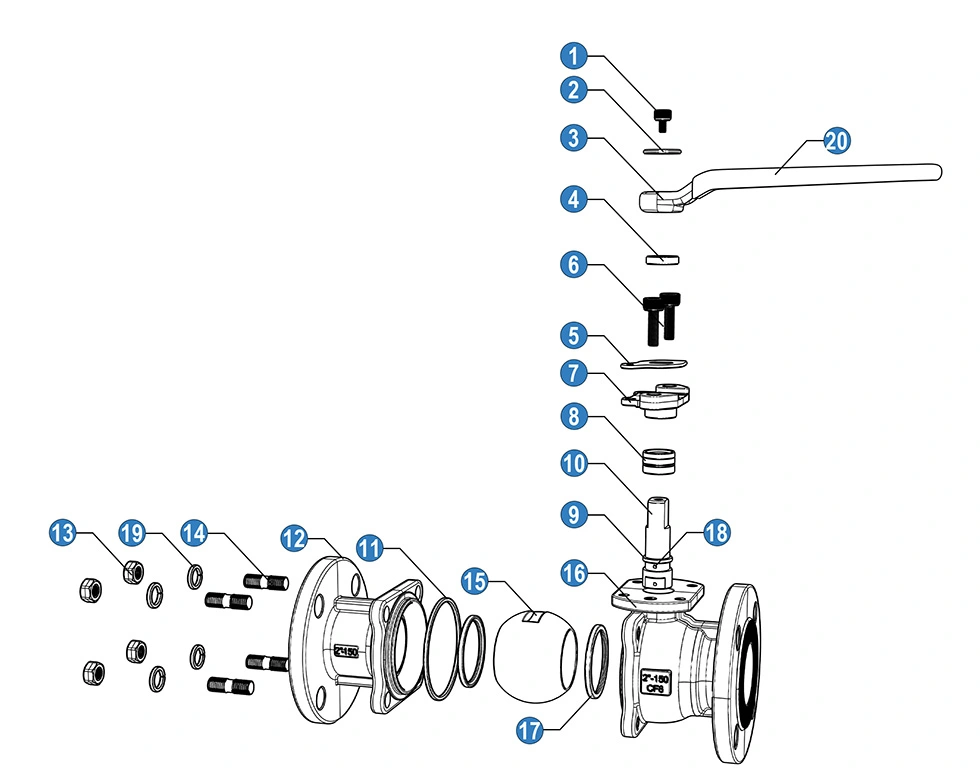

Material och komponentkonfiguration

Komponentlistan ovan representerar en materialkonfiguration. Produktspecifikationen tillhandahåller också en konfiguration av 316 rostfritt stål, vilket gör att de våta komponenterna kan väljas enligt den erforderliga korrosionsbeständigheten och serviceförhållandena. Materialvalet bör bekräftas mot den faktiska inköpsspecifikationen och vätskekompatibilitetskraven.

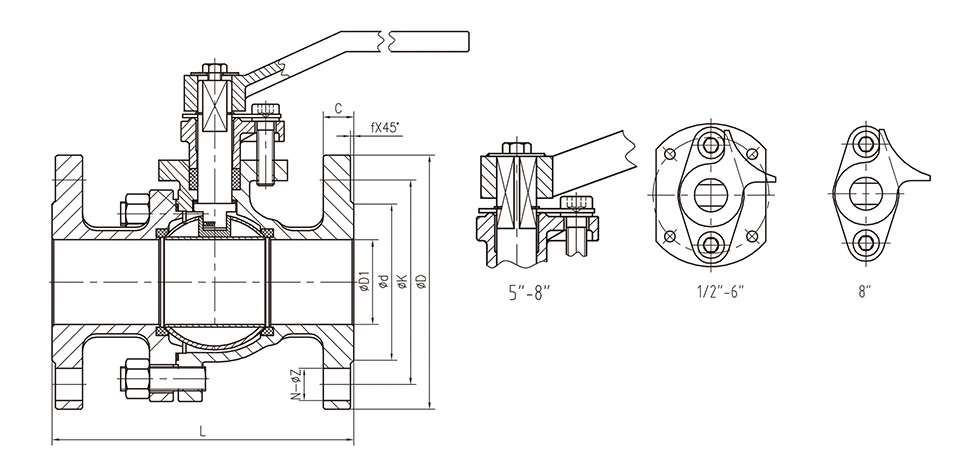

Allmänna mått:

Nyckelfunktioner

Klass 150 flänsförsedd rörledningsanslutning

Den RF-flänsade ändkonfigurationen ger en bultad anslutning mellan ventilen och rörledningen. Flänsstorlek, bulthålsarrangemang, beklädnadstyp och relaterade dimensioner bör matchas med den passande rörledningsflänsen före installation. ASME B16.5 täcker rörflänsar och flänskopplingar i NPS 1/2 till NPS 24 och inkluderar klass 150 flänsdimensioner och tryck-temperaturkrav.

Montering av ställdon enligt ISO 5211

Ställdonets monteringsgränssnitt är avsett för automatisering av delsväng. ISO 5211 definierar tillbehörsgränssnittsdimensioner och drivkomponentdimensioner som används för att ansluta kompatibla ställdon till industriella ventiler. Monteringsstorleken och ställdonets effekt bör därför kontrolleras tillsammans med ventilens manövermoment.

Komponenter för tryckgräns i rostfritt stål

Huvudspecifikationen använder ASTM A351 CF8M (316) för kroppen, ASTM A182 F316 för kulan och spindeln, och RPTFE för sätet. Denna materialkombination kan övervägas för vatten, olja, gas och andra kompatibla medier där de valda materialen uppfyller de erforderliga kemiska och temperaturförhållanden.

Kvartals-Turn On/Off Operation

Kulventilen använder en kvartsvarvsmekanism för att flytta mellan öppet och stängt läge. Den är i första hand avsedd för isoleringstjänst snarare än kontinuerlig strypning. Om flödesreglering krävs, bör lämpligheten av ventilen, sätet och driftsförhållandena utvärderas innan valet.

Antistatisk konstruktion

Materiallistorna inkluderar en antistatisk enhet för ventilkonfigurationen. Där antistatisk prestanda krävs av applikationen, ska den fullständiga ventilspecifikationen och tillämpliga testkrav bekräftas med orderdokumentationen.

Typiska applikationer

Vattenbehandling:Lämplig för isolering av kompatibla vattenledningar, processutrustning och behandlingsskidor där en flänsanslutning krävs.

Olje- och gassystem:Gäller kompatibla olje- och gasledningar och utrustning när ventilmaterial, tryckklass och tätningskonfiguration uppfyller servicekraven.

Kemisk bearbetning:Kan användas för process-vätskeisolering när kropp, kula, spindel, säte och packningsmaterial är kemiskt kompatibla med mediet.

Industriell processutrustning:Ställdonets monteringsgränssnitt gör att ventilen kan integreras i automatiska medar, grenrör och utrustning som kräver fjärrkontroll för öppning/stängning.

Allmän rörledningsisolering:Lämplig för industriella rörsystem som kräver en klass 150 flänsad kulventil och manuell eller automatisk avstängning.

Val av ställdon

Val av ställdon bör baseras på ventilens erforderliga arbetsmoment snarare än den nominella rörstorleken enbart. Ventilstorlek, sätesmaterial, differenstryck, medium, temperatur och arbetsfrekvens kan alla påverka vridmomentkravet.

För pneumatisk aktivering, bekräfta tillgängligt lufttryck, ställdonets utgående vridmoment, felläge och styrtillbehör. För elektrisk aktivering, kontrollera erforderligt vridmoment, strömförsörjning, driftscykel och återkopplingskrav. ISO 5211-monteringsgränssnittet bör också motsvara det valda ställdonet och kopplingsarrangemanget.

Val och installationsöverväganden

Innan du beställer, bekräfta den nominella storleken, klass 150 tryckklass, flänsdimensioner, RF-beläggning, arbetstryck, temperatur, medium och erforderligt material för kropp och trim. För automatiserade ventiler, tillhandahåll ställdontyp, erforderligt vridmoment, monteringsgränssnitt och styrkrav.

Innan installation, inspektera flänsytorna och ventiländarna för skador eller föroreningar. Rikta in matchande flänsar korrekt och dra åt bultarna jämnt med en lämplig packning och tillämplig installationsprocedur. Undvik att tvinga rörledningen in i linje genom ventilhuset.

Efter installationen av ställdonet, verifiera rotationsriktningen och öppna/stänggränserna innan ventilen tas i bruk. Tunga ställdon eller växellådor bör stödjas på lämpligt sätt där så krävs så att överdriven extern belastning inte överförs till ventilens monteringsgränssnitt.

Försiktighetsåtgärder vid användning

Kör ventilen inom de angivna tryck- och temperaturgränserna. 285PSI-värdet i produkttabellen ska inte behandlas som ett universellt tillåtet tryck för varje storlek och temperatur; den tillämpliga tryck-temperaturklassificeringen bör bekräftas för den faktiska konfigurationen.

Spola av rörledningen före driftsättning för att minska risken för att skräp kommer in i ventilen och skadar sätet eller tätningsytorna.

Använd inte kulventilen för kontinuerlig strypning om inte applikationen har utvärderats tekniskt för det valda sätet och driftsförhållandena.

Före underhåll, isolera och tryckavlasta rörledningen och bekräfta att ventilen är säker att underhålla. För automatiserade ventiler, koppla bort eller isolera ställdonets ström- eller styrkälla enligt tillämplig underhållsprocedur.

Kvalitetsinspektion och dokumentation

Produktionsinspektion kan omfatta materialverifiering, dimensionsinspektion, karossmontering och tryckprovning enligt tillämpliga produkt- och beställningskrav. API 598 används för ventilinspektion och testkrav, medan ASME B16.34 adresserar relevant ventildesign, tryck-temperatur och dimensionskrav.

För projekt som kräver spårbarhet bör materialkvalitet, ventilspecifikation, testkrav och ställdonets konfiguration bekräftas före produktion. Shangtai kan granska tekniska ritningar och applikationsinformation när ett projekt kräver en specifik ventil- och automationskonfiguration.

FAQ

1. Vad används en ANSI klass 150 flänsad kulventil med ISO 5211 bas för ställdon för?

En ANSI klass 150 flänsad kulventil med ISO 5211 bas för ställdon används för på/av isolering i industriella rörsystem där en klass 150 flänsanslutning och delsväng ställdon krävs. Den kan konfigureras för manuell drift eller automatiserad styrning beroende på ventilstorlek, arbetsmoment och systemkrav.

2. Vad är skillnaden mellan klass 150-klassificeringen och det maximala trycket som anges i tabellen?

Klass 150 är en tryckklassbeteckning, medan den listade 285PSI är ett produktspecifikt maximalt tryckvärde. Det tillåtna arbetstrycket bör bekräftas enligt ventilstorlek, material, temperatur och tillämplig tryck-temperaturklassning snarare än att anta att ett tryckvärde gäller för varje drifttillstånd.

3. Vilket ställdon kan installeras på ventilen?

Pneumatiska och elektriska ställdon med delsväng kan övervägas när deras monteringsgränssnitt och utgående vridmoment matchar ventilen. Hydraulisk aktivering kan också övervägas för en lämplig konfiguration. Val av ställdon bör inkludera vridmoment, rotation, kraft- eller lufttillförsel och kontrollkrav.

4. Varför används RPTFE för ventilsätet?

RPTFE anges som sitsmaterial i den medföljande produktkonfigurationen. Dess lämplighet beror på driftsmedium, tryck och temperatur. Om applikationen innehåller aggressiva kemikalier eller temperaturer utanför det angivna intervallet, bör säte och tätningsmaterial ses över innan valet.

5. Vad bör bekräftas innan man beställer en flänsad kulventil?

Bekräfta ventilstorlek, klass 150-klassning, flänsstandard och beläggning, medium, tryck, temperatur, materialkombination och arbetsmetod. För en automatiserad ventil bör manöverdonstyp, vridmoment, monteringsstorlek enligt ISO 5211 och reglerkrav också anges.

6. Kan ventilmaterialet bytas från 316 rostfritt stål?

Andra materialkonfigurationer kan övervägas enligt applikationen. Materialvalet bör ta hänsyn till korrosionsförhållanden, tryck, temperatur och kompatibilitet med arbetsmediet. Materialet för den slutliga kroppen, kulan, skaftet och sätet bör bekräftas i produktspecifikationen före produktion.
