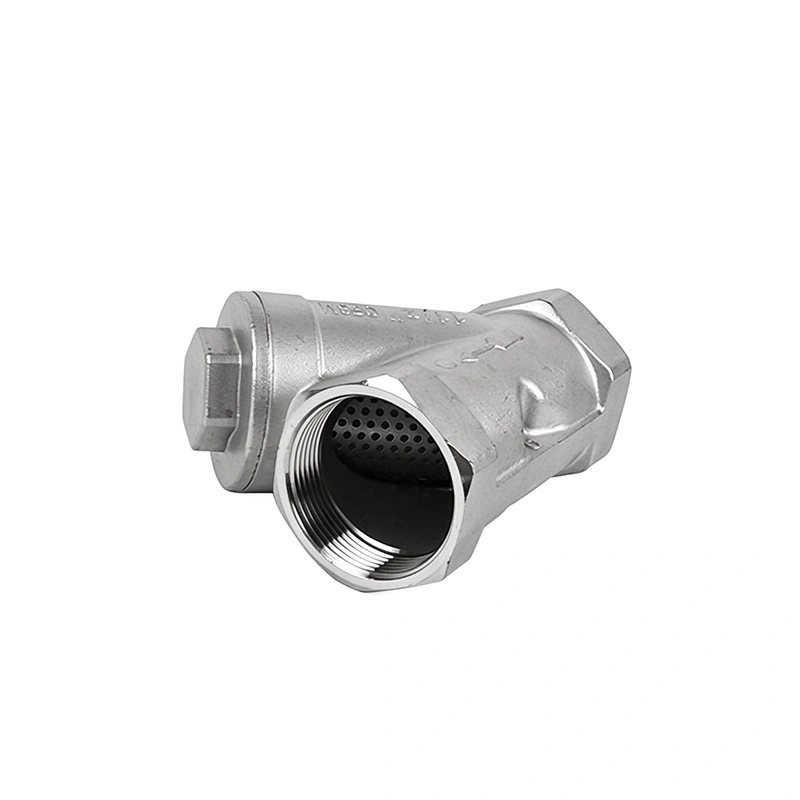

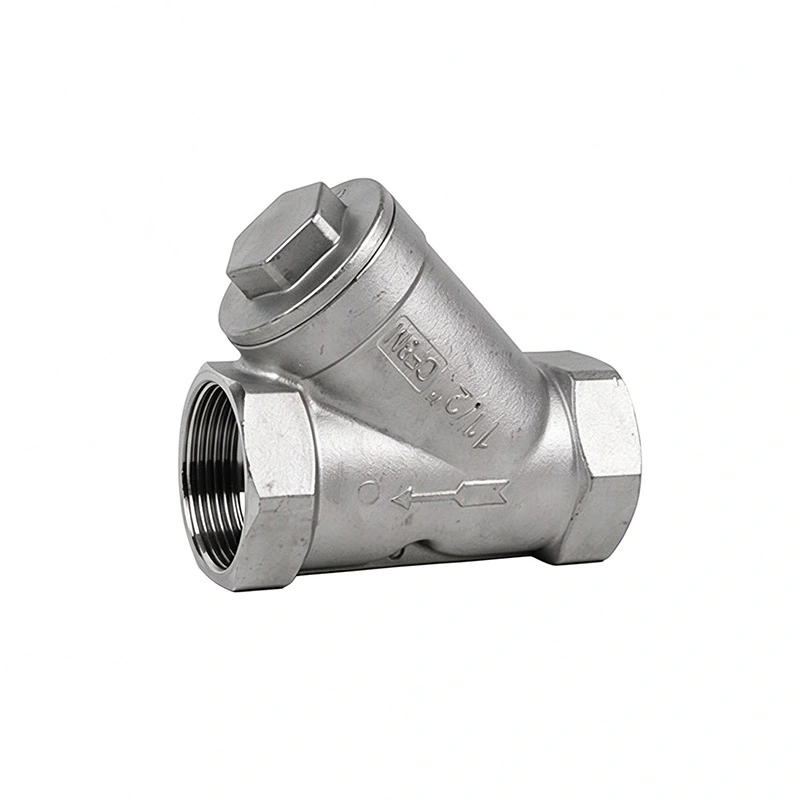

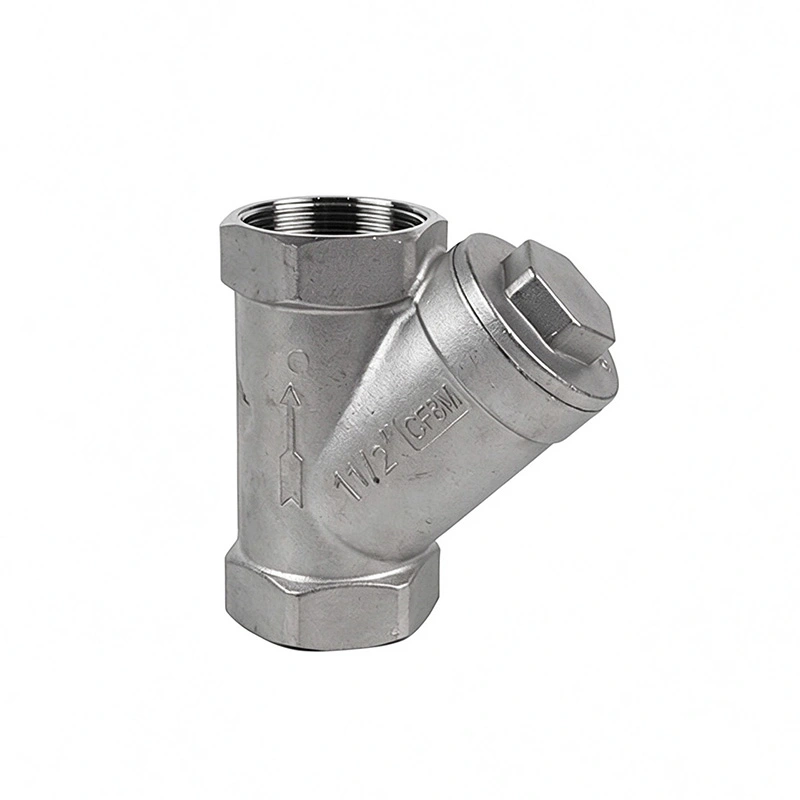

Y-sil i rostfritt stål

En Y-sil av rostfritt stål används för att ta bort suspenderade partiklar, rost, avlagringar och andra oönskade partiklar från en vätskeledning innan de når nedströms utrustning. Det är vanligtvis installerat uppströms om pumpar, reglerventiler, mätare, värmeväxlare och andra komponenter som kan påverkas av fasta föroreningar.

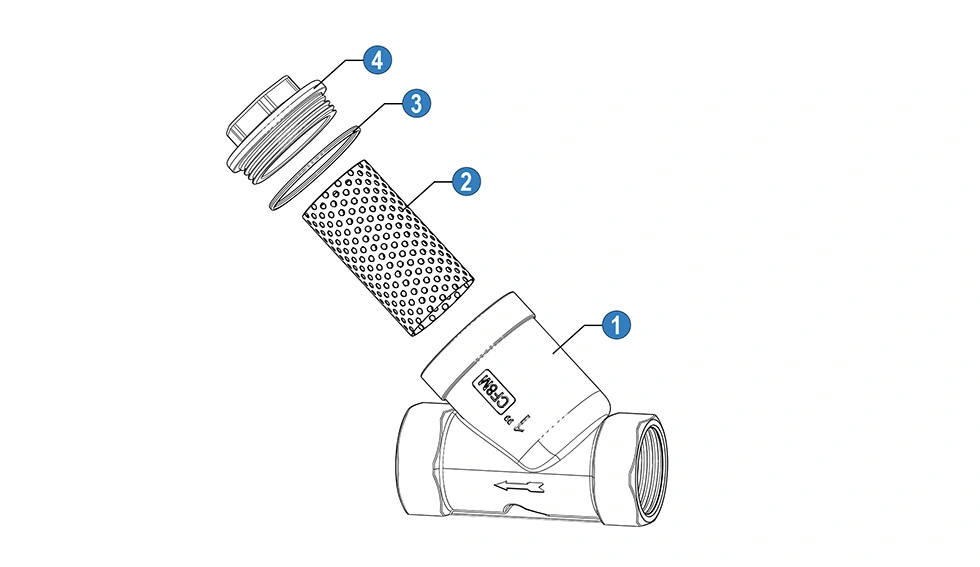

Vätska kommer in genom inloppet och passerar genom en löstagbar skärm installerad inuti silkroppen. Fasta partiklar hålls kvar av skärmen medan den filtrerade vätskan fortsätter genom utloppet. Skärmen kan tas bort och rengöras när det samlade skräpet börjar begränsa flödet.

Skärmen bör inspekteras och rengöras när tryckskillnaden över silen ökar, nedströmsflödet minskar eller rutininspektion visar en betydande mängd uppsamlat skräp. Rengöringsintervallet beror på mediets renhet och driftsförhållandena.

Valet bör ta hänsyn till rörledningens storlek, flödeshastighet, driftstryck, temperatur, vätsketyp och erforderlig filtreringsnivå. Silen ska ge den erforderliga flödeskapaciteten utan att skapa alltför stora tryckförluster under normala driftsförhållanden.

Filtreringsnoggrannheten bestäms av skärmöppningen eller nätspecifikationen. En finare skärm kan hålla kvar mindre partiklar men kan också skapa ett högre tryckfall och kräva tätare rengöring. Lämplig sil bör därför väljas i enlighet med den partikelstorlek som behöver tas bort och den erforderliga flödeshastigheten.

Y-silar kan användas med kompatibla vatten, olja, gas och andra industriella vätskor. Karossmaterial, skärmmaterial, tätningskomponenter, tryckklassning och temperaturklassificering bör kontrolleras mot de faktiska driftsförhållandena före valet.

Ja. Flödesriktningen ska följa pilen eller flödesmarkeringen på silkroppen. Installationspositionen bör också göra det möjligt att komma åt silkammaren för inspektion och rengöring. Tillverkarens installationsinstruktioner bör följas för den specifika konfigurationen.

En Y-sil används vanligtvis för mekaniskt avlägsnande av fasta partiklar från en rörledning och installeras ofta som en skyddsanordning uppströms om annan utrustning. Ett filter kan använda ett finare eller mer specialiserat filtreringsmedium när en specifik partikelavlägsningsnivå krävs. Det lämpliga valet beror på vätskan, partikelstorleken, flödeshastigheten och filtreringskraven.

Tryckförlust kan påverkas av silstorlek, silöppning, flödeshastighet, vätskeviskositet och mängden skräp som samlats på silen. Att välja en lämplig storlek och rengöra skärmen innan överdriven nedsmutsning uppstår kan hjälpa till att upprätthålla de nödvändiga flödesförhållandena.

Nyckelinformation inkluderar nominell rörstorlek, anslutningstyp, vätskemedium, driftstryck, driftstemperatur, flödeshastighet, erforderlig filtreringsnoggrannhet, kroppsmaterial och skärmspecifikation. För speciella applikationer bör även ytterligare krav såsom korrosionsbeständighet, installationsorientering eller inspektionsdokumentation bekräftas.
