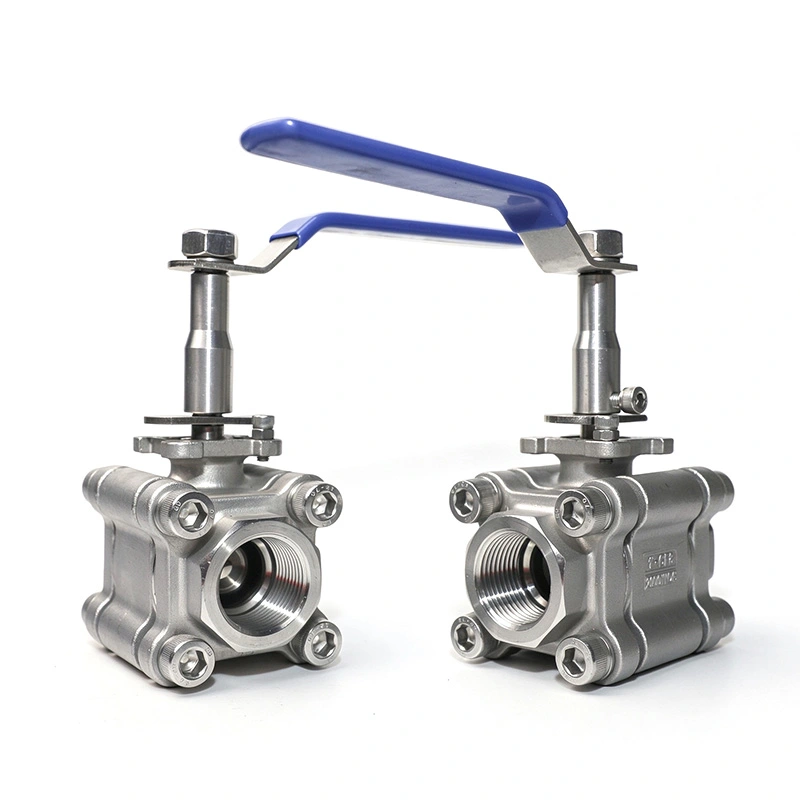

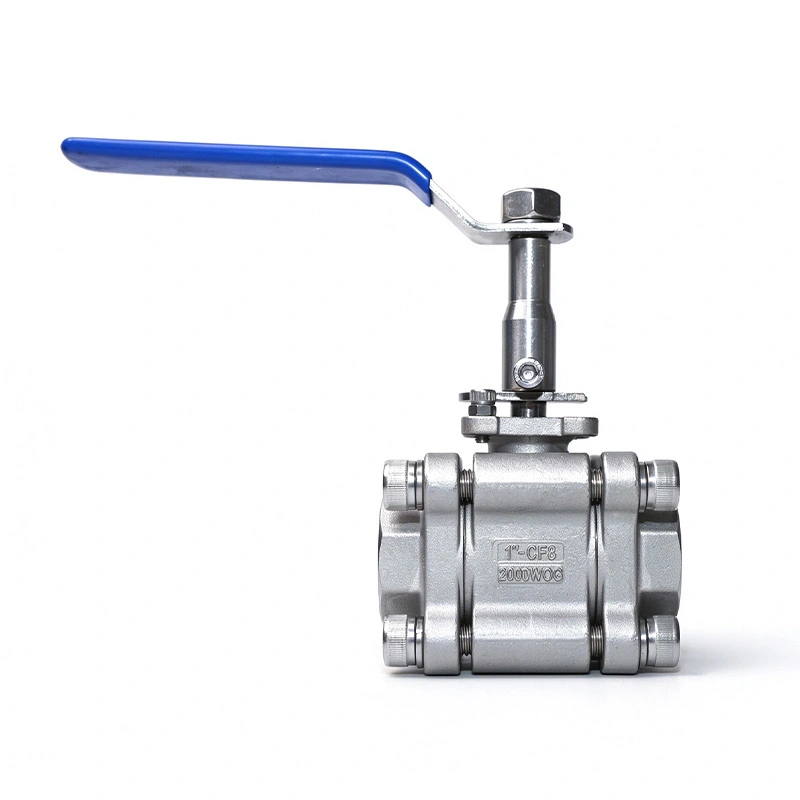

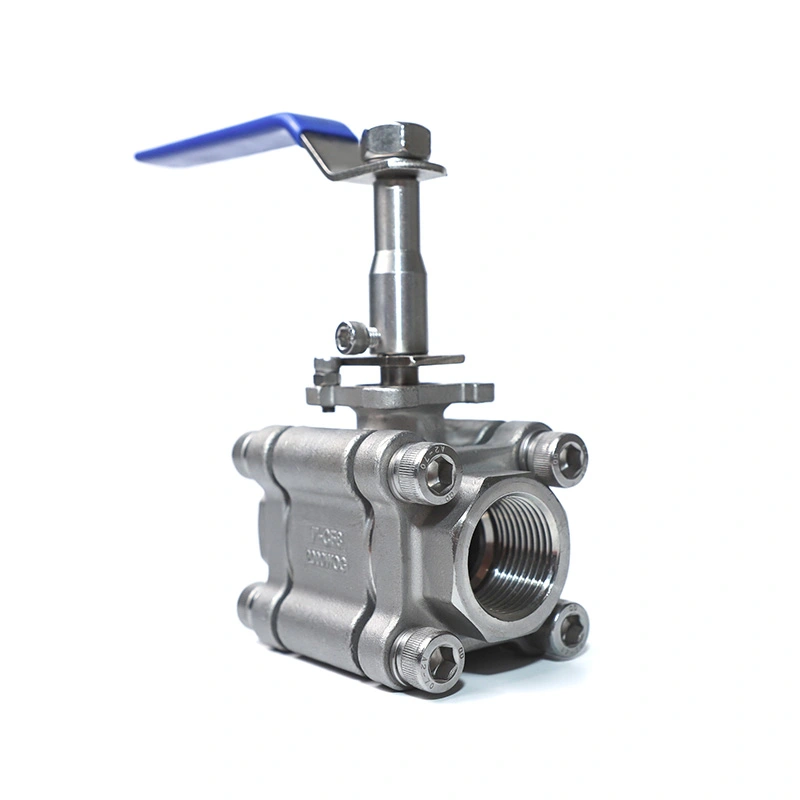

3st kulventil i rostfritt stål 2000WOG förlängd skaft

3PC kulventil i rostfritt stål 2000WOG Extended Stem är designad för isolerade rörledningar, nedgrävda installationer och andra applikationer där ventilens manöverpunkt behöver utökas. Ventilen har ett 316 rostfritt stål kropp, kula och spindel, en tredelad konstruktion och NPT- eller BSP-gängade anslutningar. Den förlängda stammen tillåter ventil som ska manövreras bort från den isolerade eller nedgrävda delen av rörledningen.

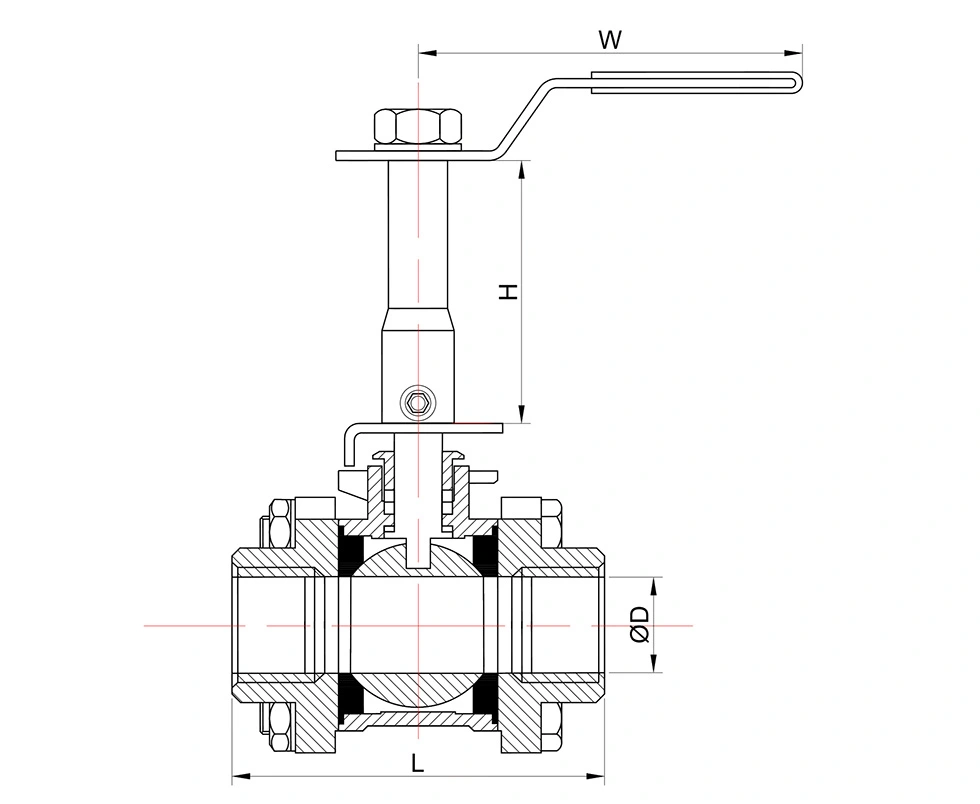

Huvudmått

Allmänna mått:

Nyckelfunktioner

1. Förlängd stam för isolerade och nedgrävda rörledningar

Den förlängda skaftet placerar arbetspunkten ovanför eller bort från rörledningens anslutningsområde. Denna konfiguration är användbar där rörisolering, underjordisk installation eller begränsad åtkomst gör en standardskaft svår att använda. Skaftet använder också en anti-utblåsningsstruktur för tryckservice.

2. Konstruktion av 316 rostfritt stål

Kroppen är tillverkad av ASTM A351 CF8M rostfritt stål, medan kulan och skaftet använder ASTM A182 F316. Dessa material ger korrosionsbeständighet för kompatibla applikationer för vatten, olja, gas och industriella vätskor. RPTFE-sätet är specificerat för det angivna temperaturområdet och serviceförhållandena.

3. Tredelad kropp

Den tredelade kroppen ger åtkomst till de interna komponenterna för inspektion och underhåll. Ventilen kan vara demonteras när säte, tätningar eller andra inre delar behöver kontrolleras eller bytas ut, vilket är användbart för underhåll av installerade rörledningssystem.

4. 2000WOG tryckklassificering

Den 3PC-kulventilen 2000WOG förlängd rostfritt stål är specificerad för högtrycks-av-på-vätskekontroll, med en maximalt tryck på 1975 PSI som anges i produktdata. Det tillämpliga arbetstrycket bör bekräftas beroende på ventilstorlek, temperatur, medium och relevant tryck-temperaturklassificering.

Standarder och kvalitetskontroll

Ventilen är tillverkad enligt ISO 17292/API 608 krav, med referenser till tryck-temperaturklasser till ASME B16.34 och testning och inspektion enligt API 598. Produktionsinspektion inkluderar inkommande material kontroller, tryckprovning, tätningsprov och färdig ventilbesiktning.

ISO 9001- och CE-dokumentation finns tillgänglig för tillämpliga ventilkonfigurationer. Material testrapporter kan också vara tillhandahålls enligt beställnings- och dokumentationskrav.

Ansökningar

Den 3PC rostfria kulventilen 2000WOG Extended Stem kan användas i rörledningssystem där förlängd ventil drift krävs, inklusive isolerade processledningar, nedgrävda rörledningar, vattenrening, olje- och gassystem, kemisk bearbetning och allmän industriell vätskekontroll.

Innan du väljer, kontrollera rörledningsmedium, driftstryck, temperatur, anslutningsstandard och tillgänglig installationsutrymme. Materialkompatibilitet bör också bekräftas för kropp, kula, skaft och säte.

FAQ

1. Vad används den förlängda skaftet till?

Den förlängda skaftet används för isolerade rörledningar, nedgrävda installationer och andra platser där ventilen driftpunkten måste placeras bort från rörledningsanslutningen. Den ger tillgång till ventilen utan ta bort den omgivande isoleringen eller exponera den nedgrävda rörledningssektionen.

2. Vilka material används för ventilen?

Kroppen är ASTM A351 CF8M (316), medan kulan och skaftet är ASTM A182 F316. Standardsätet är RPTFE (PTFE+15 %fv). Annat material är tillgängligt enligt de erforderliga servicevillkoren.

3. Vilket tryck och temperaturområde stöder ventilen?

Produktdatan visar ett maximalt tryck på 1975 PSI och ett temperaturområde på -25℃ till 150℃. Faktiskt tillåtet trycket beror på ventilstorlek, temperatur, medium och tillämplig tryck-temperaturklassificering.

4. Vilka gänganslutningar finns tillgängliga?

Standardgänganslutningarna är NPT och BSP. Andra anslutningskrav kan diskuteras enligt rörledningsspecifikation.

5. Kan material och tätningskomponenter anpassas?

Ja. Annat material för kropp, kula, spindel, säte och tätningsmaterial kan levereras beroende på arbetsmedium, tryck och temperaturkrav.

6. Vilka dokument finns tillgängliga?

Tillämplig produktdokumentation kan inkludera materialtestrapporter, inspektionsprotokoll och ISO 9001 eller CE dokumentation för relevant ventilkonfiguration.

7. Hur förpackas ventilen för export?

Ventilerna är förpackade i korrugerade kartonger och plywoodlådor för exportsändning. Förpackningen kan justeras enligt ventilstorlek, orderkvantitet och transportkrav.
