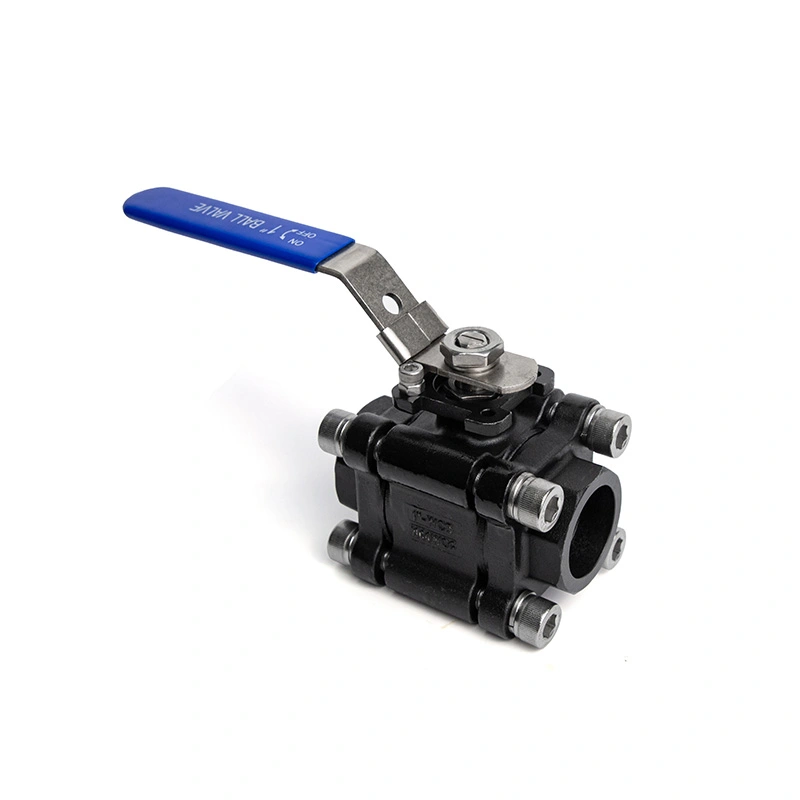

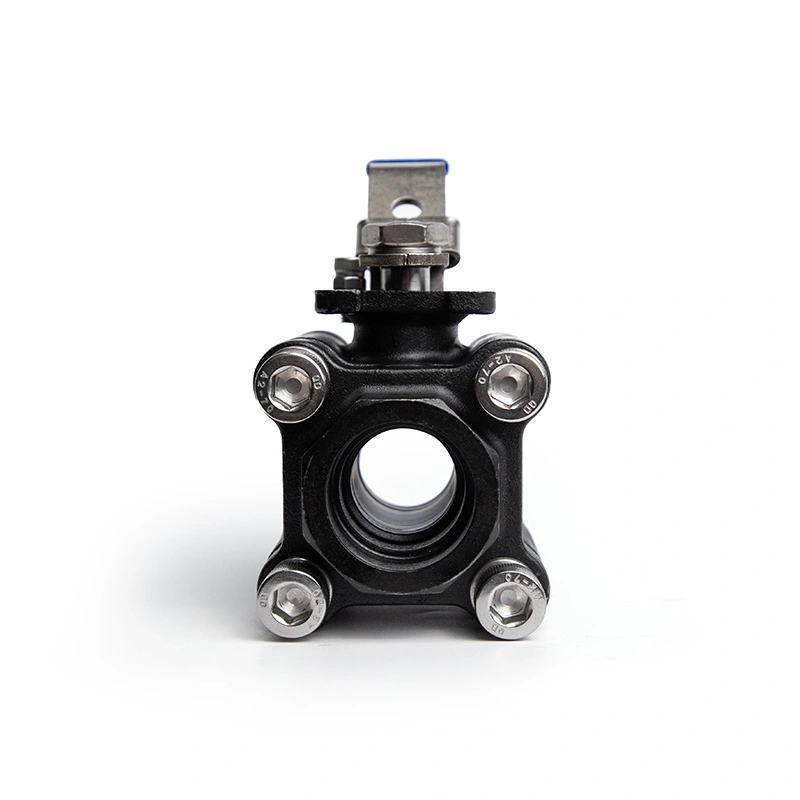

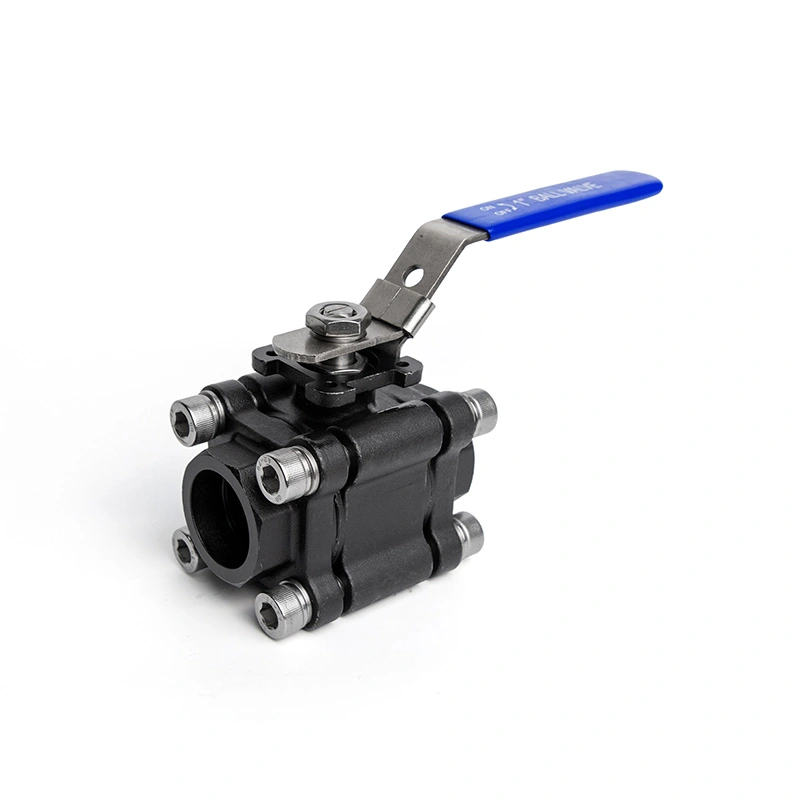

3st kolstål kulventil 2000WOG

3PC kolstål kulventil 2000WOG är en tredelad kulventil med en förlängd skaft för isolerade rörledningar, nedgrävda installationer och applikationer där driftpunkten behöver utökas. 2000WOG-betyget och tredelad konstruktion gör den lämplig för högtrycks-på-av-vätskekontroll. Ventilen kan demonteras för inspektion och byte av säten eller tätningar.

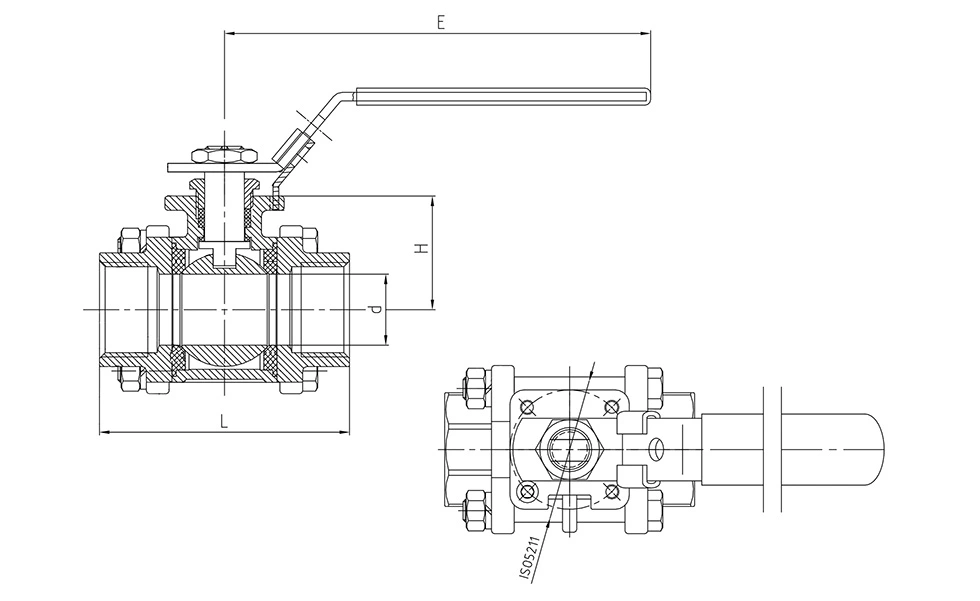

Huvudmått

N: Gängändar enligt ANSI B 2.1 NPT
B:Gängändar enligt BS21 BSP

Nyckelfunktioner

1. Förlängd skaft för speciella installationsförhållanden

Den förlängda skaftet ger åtkomst till ventilens arbetspunkt när rörledningen är isolerad, nedgrävd eller installerad in a location with limited access. Den anti-utblåsningsskaftstrukturen hjälper till att hålla kvar spindeln inuti ventilhuset när the valve is under pressure.

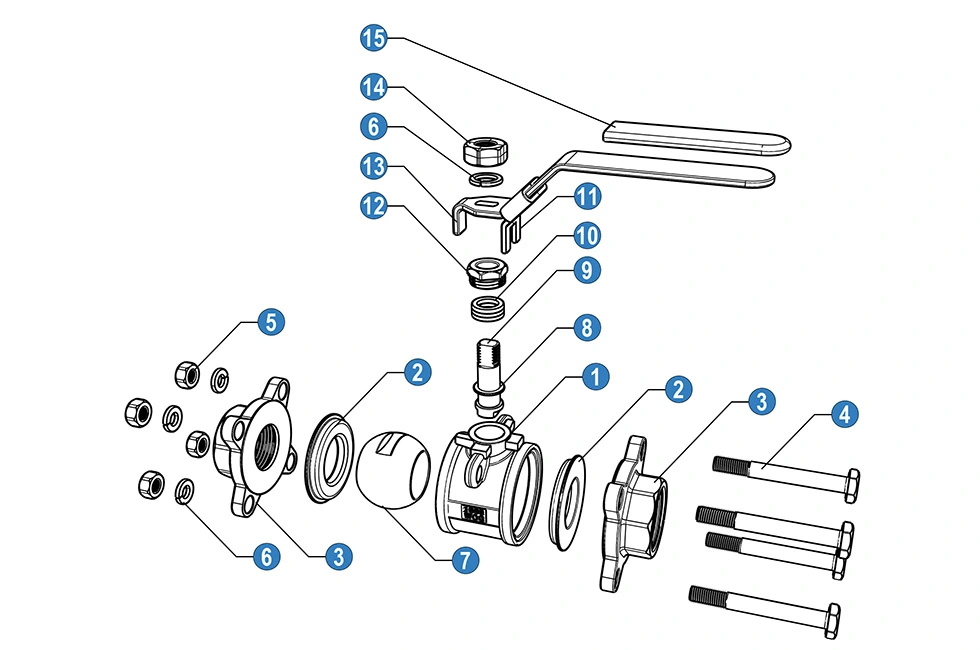

2. Tredelad konstruktion

Den tredelade kroppen gör att ventilen kan öppnas för inspektion och underhåll. Säten, tätningar och annat internt komponenter kan kommas åt för utbyte vid behov. Denna konstruktion är praktisk för industriell pipeline system där periodiskt underhåll krävs.

3. 1975PSI maximalt tryck

De3st kolstål kulventil 2000WOGär listad med ett maxtryck på 1975PSI. Den tillämpligt arbetstryck beror på ventilstorlek, temperatur, medium och tryck-temperaturklass. Den 2000WOG-beteckningen hänvisar till vatten-, olja- och gasservice under tillämpliga klassificeringsvillkor.

4. NPT- och BSP-anslutningar

Ventilen finns med NPT och BSP gängade anslutningar. Anslutningsvalet bör matcha rörledningen standard och installationskrav.

Material och standarder

Den medföljande konfigurationen använder ASTM A351 316 för ventilhuset, ASTM A182 F316 för kulan och spindeln och RPTFE (PTFE+15%fv) för sätet. Annat material är tillgängligt på begäran enligt de nödvändiga servicevillkoren.

Design och tillverkning är baserad på ISO 17292/API 608. Testning och inspektion följer API 598, medan tryck-temperaturvärden hänvisas till ASME B16.34. Det angivna temperaturintervallet är -25 ℃ till 150 ℃.

Kvalitetskontroll

Production inspection covers incoming material verification, pressure testing, sealing tests and finished valve inspektion. Material test reports and applicable product documentation can be provided according to the valve konfiguration och orderkrav.

ISO 9001- och CE-dokumentation finns tillgänglig för tillämpliga konfigurationer. Material, säte och tätningskomponenter kan även väljas enligt önskat tryck, temperatur och medium.

Ansökningar

3PC-kulventilen i kolstål 2000WOG kan övervägas för högtrycks-on-off-service i industriella rörledningar system, inklusive vattenbehandling, olja och gas, kemisk bearbetning, tryckluft och allmän vätskekontroll. Den förlängd spindel är särskilt användbar där isolering eller installationsdjup gör en standardventilspindel svår att göra tillgång.

Innan du väljer, bekräfta arbetstryck, temperatur, medium, ventilstorlek, anslutningstyp och tillgänglig installationsutrymme. Materialkompatibilitet bör kontrolleras för kropp, kula, skaft och säte.

FAQ

1. Vad är det maximala arbetstrycket för 3PC-kulventilen i kolstål 2000WOG?

Produktdatan visar ett maximalt tryck på 1975PSI. Det faktiska tillåtna arbetstrycket bör bekräftas enligt ventilstorlek, temperatur, medium och tillämplig tryck-temperaturklassificering.

2. Vad används den förlängda skaftet till?

Den förlängda skaftet används för isolerade rörledningar, nedgrävda installationer och platser där ventilen fungerar punkten måste placeras bort från rörledningsanslutningen.

3. Vilka gänganslutningar finns tillgängliga?

NPT och BSP gängade anslutningar finns tillgängliga. Anslutningen bör väljas enligt rörledningsstandarden och installationskrav.

4. Kan ventilmaterialen anpassas?

Ja. Annat material för kropp, kula, spindel, säte och tätningsmaterial kan levereras enligt erforderligt medium, tryck och temperatur.

5. Vilka dokument kan tillhandahållas?

Materialprovningsrapporter och tillämpliga inspektions- eller produktdokument kan tillhandahållas enligt ventilen konfiguration och orderkrav. ISO 9001- och CE-dokumentation finns tillgänglig för tillämpliga konfigurationer.

6. Hur förpackas ventilen för export?

Ventilerna är förpackade i korrugerade kartonger och plywoodlådor för exportsändning. Förpackningsspecifikationer kan vara justeras efter ventilstorlek, kvantitet och transportbehov.
