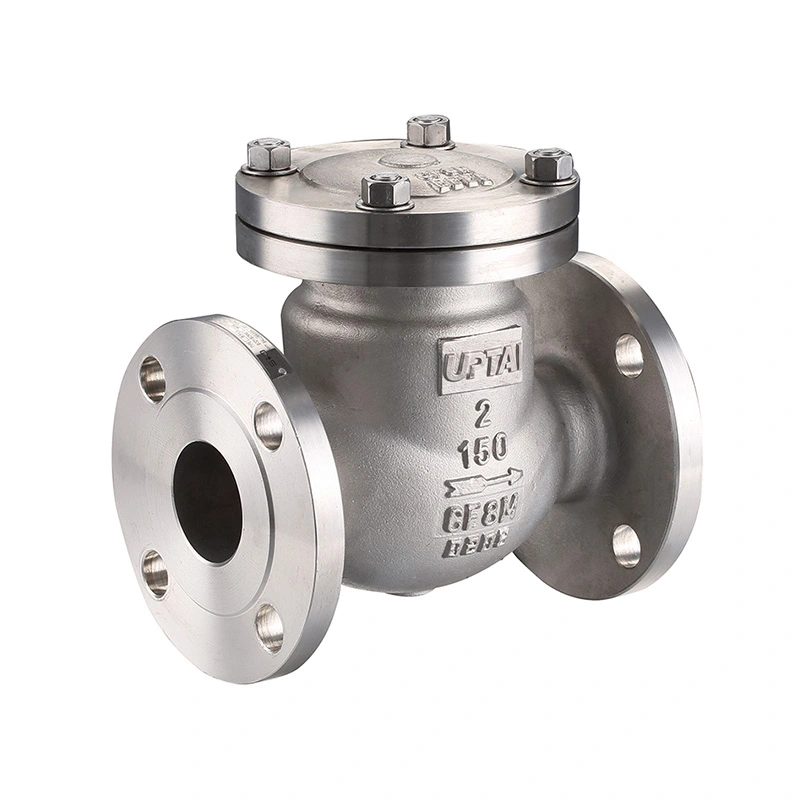

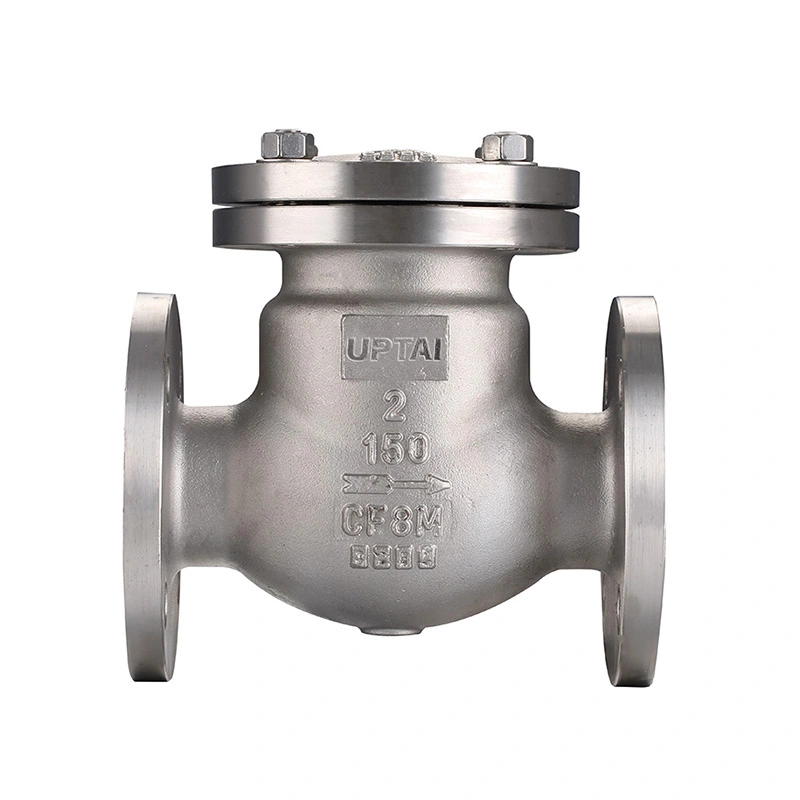

Svängbackventil ANSI klass 150

Svängbackventilen ANSI klass 150 är en backventil med en gångjärnsförsedd skiva för styrning av flödesriktningen i industriella rör. Skivan rör sig med processflödet och stänger när flödet faller eller vänder. Inget externt ställdon krävs för normal drift.

Denna ventil är tillgänglig för kompatibla vatten, ånga, olja, gas, havsvatten och industriella vätskor. Den specificerade konfigurationen använder CF8M rostfritt stål för stommen och skivan och F316 för sitsen. Val av ventil bör baseras på aktuellt medium, tryck, temperatur, rörstorlek och installationsarrangemang.

Huvudmått

Ventilkonstruktion

Ventilen består huvudsakligen av hus, gångjärnsskiva, säte, gångjärnsmekanism och tätningskomponenter. Skivan är monterad inuti kroppen och roterar runt dess gångjärn under drift. Detta arrangemang tillåter ventilen att öppna med framåtflöde och återvända mot sätet när flödesförhållandet ändras.

Gångjärnsskiva

Skivan rör sig bort från sätet när mediet strömmar genom ventilen. När det framåtgående flödet minskar, rör sig skivan tillbaka mot stängt läge. Skivans rörelse påverkas av flödeshastighet, installationsläge och den interna ventilens geometri.

Sits och tätningsyta

Det listade sätesmaterialet är ASTM A182 F316. Sätes- och skivtätningsytorna bildar avstängningsgränssnittet när ventilen stänger. Deras tillstånd bör kontrolleras under underhåll om läckage eller onormal stängning observeras.

Flödesriktning och installation

Ventilen ska installeras enligt den flödesriktning som är markerad på kroppen. Före installation, kontrollera pilen, anslutningsmått och tillgängligt spel runt ventilen. Skivan måste ha tillräckligt med utrymme för att röra sig genom sitt arbetsområde utan att komma i kontakt med omgivande rörledningar eller utrustning.

Horisontell installation

Horisontell installation används vanligtvis för svängbackventiler. Ventilen ska placeras så att skivan kan röra sig fritt och återgå till sätet när framåtflödet minskar.

Vertikal installation

Vertikal installation beror på ventilens design och flödesriktning. Installationen bör tillåta att skivan kan stängas korrekt under de faktiska flödesförhållandena. Den specifika modellen och rörledningsarrangemanget bör bekräftas före installationen.

Anslutning av rörledning

Den angivna anslutningsspecifikationen inkluderar NPT- och BSP-trådar. Det passande röret eller kopplingen ska använda motsvarande gängspecifikation. Undvik överdriven åtdragningskraft under installationen som kan skada ventilhuset eller den gängade anslutningen.

Flödes- och tryckegenskaper

När ventilen är öppen rör sig skivan bort från flödespassagen. Tryckfallet genom ventilen beror på dess storlek, inre passage, flödeshastighet och mediumegenskaper. För system med högt flöde bör ventilstorleken väljas enligt den erforderliga flödeshastigheten snarare än rörstorleken enbart.

Den listade tryckklassen är CL150, med ett maximalt tryck på 285 PSI. Det tillåtna arbetstrycket kan variera med temperatur och material, så driftstrycket och temperaturen bör kontrolleras tillsammans med tillämplig tryck-temperaturklassificering.

För pumputloppsledningar och andra system med ändrade flödesförhållanden bör ventilresponsen betraktas som en del av den övergripande rörledningsdesignen. Snabba förändringar i flödet kan påverka skivans rörelse och systemtryck.

Vattenhammare överväganden

Vattenslag kan inträffa när strömmande vätska stoppas eller ändrar riktning snabbt. En backventil kan bidra till tryckstöt om skivan stänger medan betydande flöde fortfarande rör sig genom rörledningen.

Allvarligheten av tryckstöten beror på faktorer som flödeshastighet, rörlängd, vätskeegenskaper, ventilstängningsegenskaper och pumpdrift. Där vattenslag är ett problem, bör backventilen och hela rörsystemet utvärderas tillsammans.

Långsam stängning, dämpning eller motviktskonfigurationer kan övervägas för system som kräver mer kontrollerad skivrörelse. Lämplig struktur beror på de faktiska rörledningsförhållandena och projektkraven.

Material och servicevillkor

De specificerade kropps- och skivmaterialen är ASTM A351 CF8M (316), medan sätet är ASTM A182 F316. Dessa material är lämpliga för många industriella applikationer där rostfritt stål är kompatibelt med processmediet.

Materialkompatibilitet bör kontrolleras mot den faktiska vätskesammansättningen, koncentrationen, temperaturen och trycket. Havsvatten och kemisk service kan kräva ytterligare hänsyn till kloridexponering och korrosionsförhållanden.

Andra materialalternativ är tillgängliga på begäran. För speciella applikationer bör de erforderliga kropps-, skiv- och sitsmaterialen bekräftas före produktion.

Typiska applikationer

Pumputloppsrör:Används nedströms om pumpar för att begränsa omvänt flöde när pumpen stannar eller driftsförhållandena ändras.

Vattenbehandling:Appliceras i kompatibla vatten- och processledningar där automatisk envägsflödeskontroll krävs.

Petrokemisk rörledning:Används med kompatibla olja, gas och processvätskor inom de specificerade tryck-, temperatur- och materialgränserna.

El- och elsystem:Lämplig för utvalda vatten-, bruks- och processledningar där omvänt flöde behöver kontrolleras.

Havsvattensystem:Konfigurationer av rostfritt stål kan övervägas där materialet är lämpligt för de faktiska havsvattenförhållandena.

Allmän industrirörledning:Används på utrustning och processlinjer där en egenmanövrerad återgångsfunktion krävs.

Urvalsguide

För offert och teknisk granskning, ange nominell storlek, tryckklass, anslutningstyp, installationsriktning, medium, driftstryck, temperatur och materialkrav. Särskilda serviceförhållanden såsom havsvatten, frätande media eller vattenhammare bör också identifieras.

Provning och inspektion

Den specificerade design- och tillverkningsstandarden är ASME B16.34, och API 598 är listad för testning och inspektion. Det tillämpliga inspektionsförfarandet kan täcka ventilhuset, tätningsområden, dimensioner och tryckprestanda.

Skaltest

Skaltestet kontrollerar tryckgränsen för den monterade ventilen under de specificerade testförhållandena. Testtrycket och hålltiden bör följa tillämpliga inspektionskrav.

Seat Leakage Test

Sätestestet kontrollerar om den stängda ventilen uppfyller de angivna kriterierna för läckageacceptans. Testförhållandena beror på tillämplig standard och ventilspecifikation.

Slutbesiktning

Slutbesiktning kan innefatta måttkontroller, anslutningsinspektion, yttillstånd, identifieringsmarkeringar och driftrörelse. Erforderliga inspektionshandlingar eller materialdokumentation kan tillhandahållas enligt beställningskraven.

Drift och underhåll

Innan idrifttagning, kontrollera ventilens orientering, flödesriktningen och rörledningens renhet. Främmande partiklar som finns kvar i rörledningen kan påverka skivan eller tätningsytan under drift.

Under service bör ovanligt ljud, vibrationer, upprepade skivrörelser eller omvänd flöde undersökas. Dessa förhållanden kan vara relaterade till flödeshastighet, installation, ventilstorlek eller ändringar i operativsystemet.

Före inspektion eller underhåll, isolera och tryckavlasta rörledningen. Kontrollera skivan, gångjärnsmekanismen, sätesytan och kroppsanslutningen för slitage, avlagringar eller skador. Byt ut komponenter när deras skick inte längre uppfyller tillämpliga underhållskrav.

FAQ

F1: Vad är en svängbackventil ANSI klass 150?

En svängbackventil ANSI klass 150 är en backventil med gångjärn med en klass 150 tryckklassificering. Den använder processflödet för att öppna skivan och stänger när flödet minskar eller vänder, vilket gör den lämplig för automatiskt förhindrande av omvänd flöde i kompatibla industriella rörledningar.

F2: Kräver en svängbackventil ett ställdon?

Nej. Skivan arbetar automatiskt enligt flödes- och tryckförhållandena i rörledningen. Inget pneumatiskt, elektriskt eller hydrauliskt ställdon krävs för normal backventildrift.

F3: Vilken information behövs när man väljer en svängbackventil?

Nyckelinformation inkluderar rörstorlek, tryckklass, anslutningstyp, installationsriktning, medium, drifttryck, temperatur, materialkrav och eventuella speciella krav relaterade till korrosion, vattenslag eller inspektion.

F4: Kan konstruktion av rostfritt stål användas för havsvatten?

Det kan övervägas för lämpliga havsvattenapplikationer, men materialkompatibilitet bör utvärderas baserat på kloridkoncentration, temperatur, flödesförhållanden och andra korrosionsfaktorer. Den rostfria stålkvaliteten bör bekräftas före valet.

F5: Vad kan orsaka omvänt flöde efter att ventilen är installerad?

Möjliga orsaker är felaktig monteringsriktning, en skiva som inte kan röra sig fritt, skadade tätningsytor, främmande material inuti ventilen, olämplig dimensionering eller driftsförhållanden utanför det avsedda området. Ventilen och omgivande rör ska inspekteras efter att systemet har isolerats på ett säkert sätt.

F6: Kan ventilen användas för högtemperaturmedia?

Det angivna temperaturintervallet är -25 ℃ till 150 ℃. Faktisk användning vid förhöjd temperatur bör kontrolleras mot tryck-temperaturklassificeringen och kropps-, skiv- och sätesmaterialens kompatibilitet med mediet.

F7: Finns andra material tillgängliga?

Ja. Andra materialkonfigurationer är tillgängliga på begäran. Det erforderliga materialet bör specificeras enligt medium, tryck, temperatur, korrosionsförhållanden och tillämpliga projektkrav.
