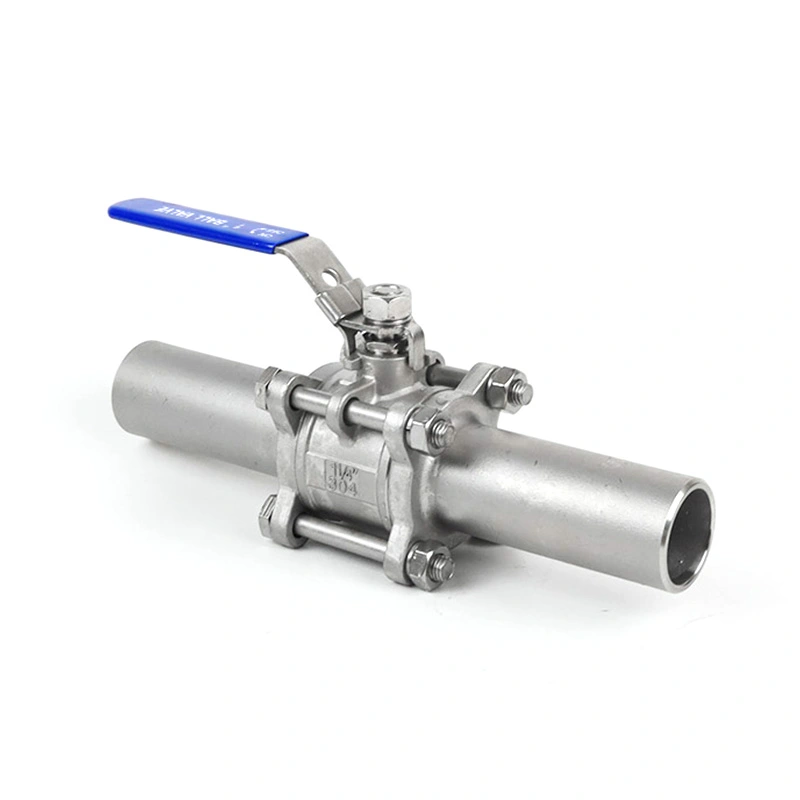

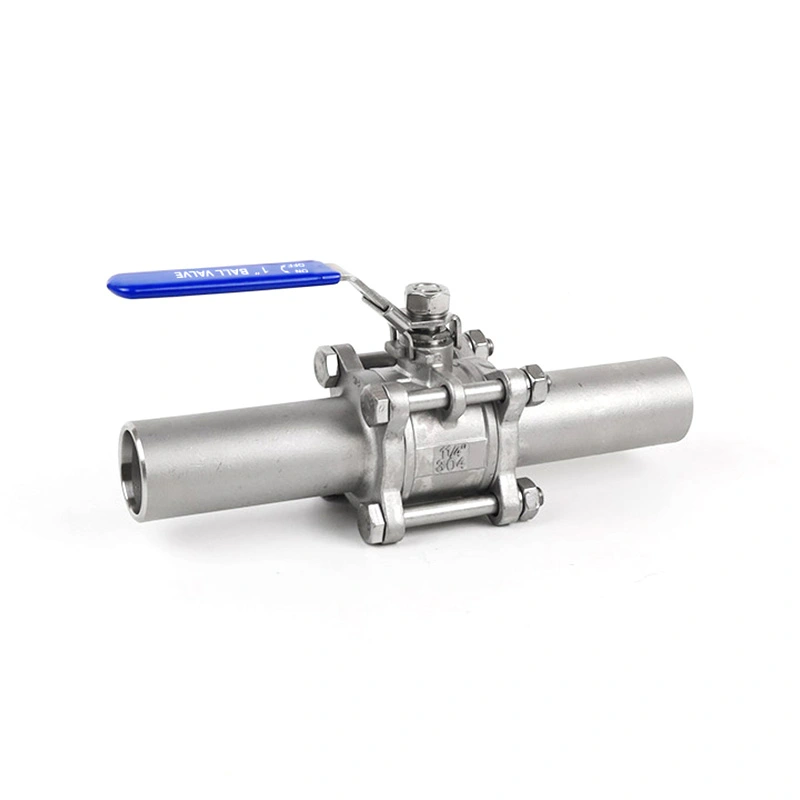

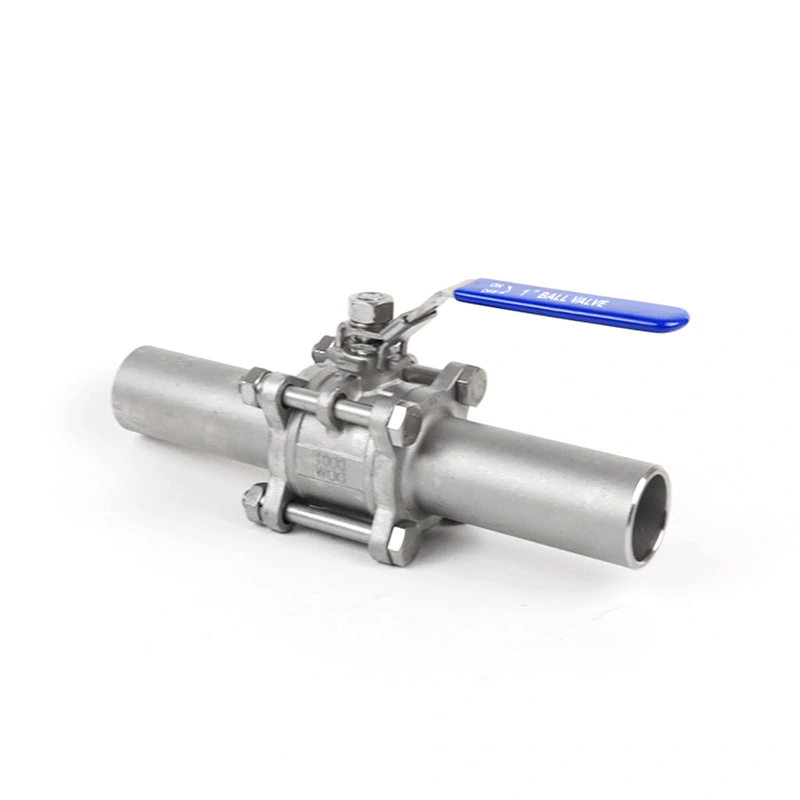

3PC kulventilsvets förlängd

3PC Ball Valve Weld Extended använder förlängda stumsvetsändar för att ge ytterligare svetslängd mellan ventilen kaross och rörledning. De förlängda ändarna är användbara för isolerade rörledningar, nedgrävda installationer och rörledningar där extra svetsavstånd krävs. Den tredelade kroppen ger även tillgång till interna komponenter för inspektion och utbyte efter att rörledningen har isolerats.

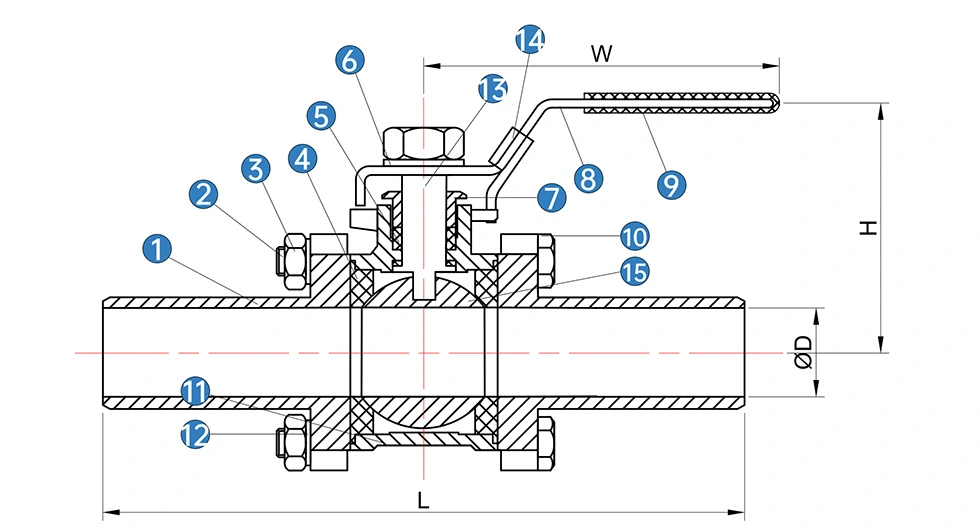

Huvudmått

* N: Gängändar enligt ANSI B 2.1 NPT
* B: Gängändar enligt BS21 BSP

Produktegenskaper

1. Förlängda stumsvetsändar

De förlängda svetsändarna ger extra utrymme för rörledningssvetsning och hjälper till att hålla svetsarbete borta från huvudledningen ventilkropp. Denna konfiguration är användbar för isolerade eller nedgrävda rörledningar där ventilen måste placeras utanför isoleringen eller på en tillgänglig plats.

2. Tredelad konstruktion

Den delade kroppen gör att ventilen kan öppnas för inspektion och underhåll. Säten, tätningar och annat internt komponenter kan nås när utbyte krävs, vilket minskar behovet av att byta ut hela ventilenheten.

3. 316 rostfritt stålmaterial

3PC Ball Valve Weld Extended använder ASTM A351 CF8M (316) för kroppen och ASTM A182 F316 för kulan och spindeln. Standardsätet är RPTFE (PTFE+15%fv). Andra materialkombinationer kan levereras efter behov servicevillkor.

4. Stumsvetsanslutning

Svetsändarna följer ASME B16.25-kraven. En stumsvetsad anslutning ger en permanent skarv mellan ventilen och rörledning, med svetsproceduren och rörförberedelsen bestäms av tillämplig rörspecifikation.

Svetsning och installation

Innan du svetsar, kontrollera rörstorleken, svetsändarnas mått, avfasningstillstånd och inriktning. Rörledningen bör vara ordentligt stöd för att förhindra överbelastning på ventilen under installationen. Svetsprocedurer bör också följas tillämplig projektspecifikation.

De förlängda ändarna ger ytterligare avstånd mellan svetsområdet och ventilens inre delar. Lämplig svetsning och värmekontrollprocedurer bör fortfarande följas för att skydda sätet, tätningarna och andra värmekänsliga komponenter.

Material och driftsvillkor

Ventilen är specificerad för ett temperaturområde på -25 ℃ till 150 ℃ och ett maximalt tryck på 285PSI under de listade villkor. Faktiska driftgränser bör bekräftas enligt ventilstorlek, medium, temperatur och tillämplig tryck-temperaturklassificering.

Den rostfria kroppen, F316-kulan och F316-skaftet är avsedda för kompatibla industriella media. Säte och tätning materialval bör kontrolleras mot faktisk vätska, temperatur och tryck innan beställning.

Kvalitetsinspektion

Materialinspektion

Materialidentifiering och tillhörande inspektionsregister kan tillhandahållas enligt beställningskrav. Material testrapporter finns tillgängliga för tillämpliga ventilkonfigurationer.

Dimensionell inspektion

Ventildimensioner och svetsändar kontrolleras mot de specificerade produktritningarna och kraven. Inspektion kan omfatta svetsändens längd, dimensioner och allmänt monteringsskick.

Tryck- och tätningstester

Ventiltestning och inspektion följer API 598-kraven. Tryck- och tätningstester utförs för att kontrollera ventilhuset och sätet tätningsprestanda före transport.

Avslutad ventilinspektion

Slutinspektionen täcker ventilens utseende, montering, svetsändskydd och drifttillstånd. Obligatorisk produkt handlingar kan upprättas enligt beställning.

Ansökningar

3PC Ball Valve Weld Extended är lämplig för industriella rörledningar där en svetsad anslutning och ytterligare svetsning avstånd krävs. Typiska tillämpningar inkluderar petrokemisk process, olje- och gassystem, termisk energi, vattenbehandling och allmän industriell vätskekontroll.

Den utökade ändkonfigurationen är särskilt användbar vid rörledningsisolering, underjordisk installation eller plats layouten begränsar det tillgängliga utrymmet runt ventilhuset. Ansökan lämplighet bör bekräftas baserat på medium, tryck, temperatur och rörledningsspecifikation.

Förpackning

Ventilerna är packade för exporttransport med wellpappkartong och plywoodlådor. Svetsändarna är skyddas vid packning för att minska risken för skador på fas- och anslutningsytor vid hantering och försändelsen.

FAQ

1. Vad är syftet med de förlängda svetsändarna på en 3PC Ball Valve Weld Extended?

De förlängda svetsändarna ger ytterligare svetsavstånd mellan ventilkroppen och rörledningen. De är användbara för isolerade rörledningar, nedgrävda installationer och andra layouter där svetsområdet behöver placeras längre bort från ventilhuset.

2. Vilket material används för ventilen?

Standardkroppsmaterialet är ASTM A351 CF8M (316), med ASTM A182 F316 som används för kulan och spindeln. Sätet är RPTFE (PTFE+15%fv). Annat material finns tillgängligt på begäran.

3. Vilken standard gäller för stumsvetsändarna?

Stumsvetsändarna är specificerade enligt ASME B16.25. Det slutliga svetsförfarandet bör följa tillämpligt pipeline eller projektspecifikation.

4. Kan ventilen underhållas efter installation?

Ja. Den tredelade kroppen ger tillgång till interna komponenter för inspektion och utbyte. Rörledningen måste vara isolerad och tryckavlastad före ventilunderhåll.

5. Vilka är tryck- och temperaturgränserna?

Det angivna maximala trycket är 285PSI, och temperaturområdet är -25℃ till 150℃. Den faktiska tillåtna driften förhållandena beror på ventilstorlek, medium och tillämplig tryck-temperaturklassificering.

6. Vilka dokument kan tillhandahållas?

Materialprovningsrapporter och tillämplig inspektion eller produktdokumentation kan tillhandahållas enligt ventilen konfiguration och orderkrav.
