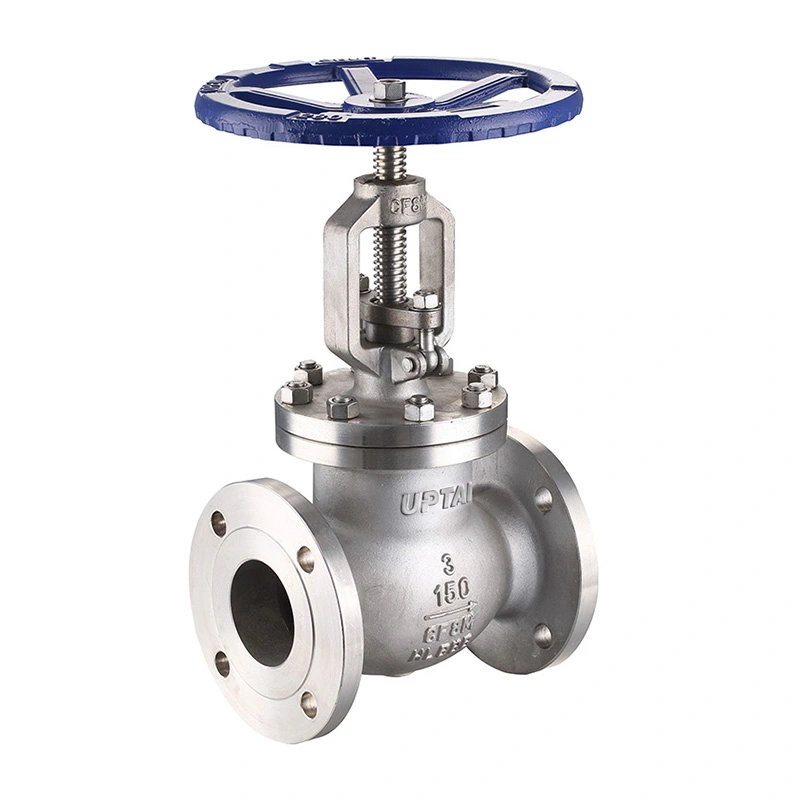

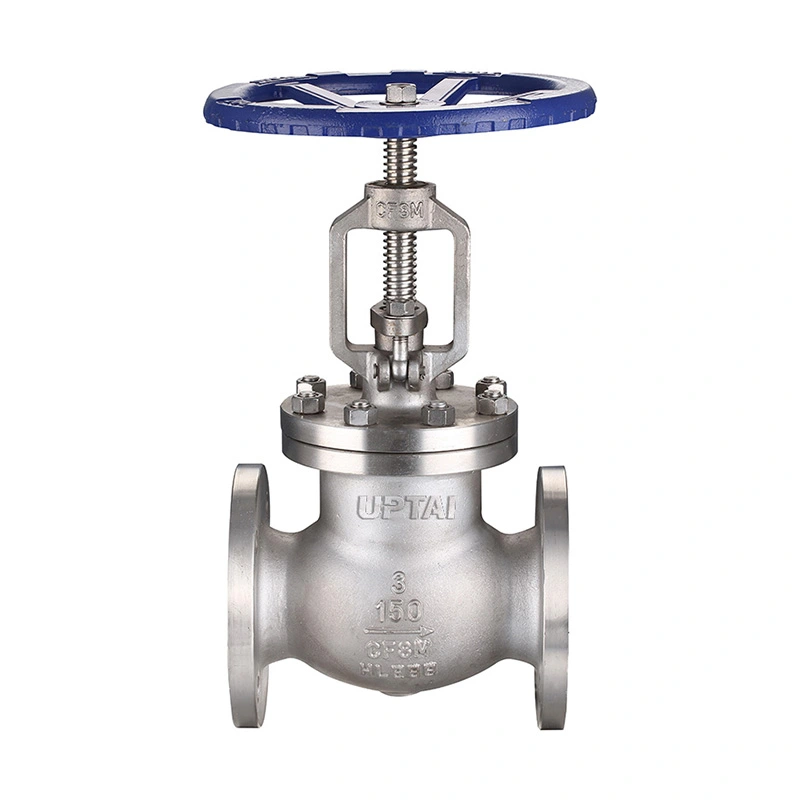

ANSI standardflänsad klotventil

ANSI Standard flänsade klotventil är en klass 150 rostfri klotventil för industriella rörsystem där flödesreglering och avstängning krävs. Dess skiva rör sig mot och bort från sätet för att ändra flödesarean, vilket gör ventilen lämplig för applikationer som kräver mer kontrollerad flödesjustering än en enkel isoleringsventil.

Shangtai förser denna ventil med RF-kompatibla flänsade ändar och handrattsdrift. Den tillgängliga konfigurationen inkluderar CF8/CF8M kaross och skivmaterial, F304/F316 stammar och de listade sätesalternativen. Ventilen finns i storlekar från 2" till 18" för industriell rörledning och processutrustning.

Huvudmått

Ventildesign

Skiva och säte

Skivan rör sig längs ventilens axel och stänger mot sätet för att stoppa flödet. Att höja skivan ökar flödespassagen, medan sänkning minskar eller stänger passagen. Denna linjära rörelse gör att ventilen kan användas för både strypning och avstängning.

Material i rostfritt stål

Kroppen och skivan finns i ASTM A351 CF8 eller CF8M. Stamalternativ inkluderar ASTM A182 F304 och F316. De specificerade sätesmaterialen är ASTM A182 F304 och ASTM A351 CF8M med Stellite 6. Den valda materialkombinationen bör matcha processmediet och driftstemperaturen.

Handrattsdrift

Handratten ger manuell kontroll av skivans position. Ventilen kan öppnas, stängas eller justeras till ett mellanläge enligt processkraven. Om handratten blir svår att manövrera ska ventilen inte tvingas.

Flänsad anslutning

Ventilen använder RF-kompatibla flänsändar för anslutning till matchande rörledningsflänsar. Den specificerade anslutningsstandarden är ASME B16.5, medan dimensionen ansikte mot ansikte följer det angivna ASME B16.10-kravet.

Flänsad installation gör att ventilen kan tas bort från rörledningen utan att kapa röret. Före installation, kontrollera flänsstorlek, tryckklass, packning, skruvning och yta mot yta. Rörledningen bör vara ordentligt inriktad för att undvika överdriven mekanisk belastning på ventilen.

Tryck och temperatur

Ventilen är specificerad som CL150 med ett maximalt arbetstryck på 285 PSI. Tryck-temperaturklassificeringen varierar med material och driftstemperatur, så de faktiska driftsförhållandena måste beaktas vid val av ventil.

Det angivna temperaturområdet är -29°C till +120°C. Sätet och andra tätningskomponenter är särskilt viktiga när ventilen används nära temperaturgränserna.

För ånga, varmvatten, olja, gas och kemisk service bör mediumtemperatur, tryck och materialkompatibilitet kontrolleras mot den valda ventilkonfigurationen.

NACE-tjänst

Specifikationen inkluderar NACE MR0175 / ISO 15156. Där ventilen är avsedd för sura serviceapplikationer måste materialkvaliteterna och tillämpliga NACE-krav matcha de faktiska serviceförhållandena.

För sådana applikationer kan projektspecifikationen även definiera krav på materialtillstånd, hårdhet, besiktning och stödjande dokumentation.

Ansökningar

Steam och Utility Lines:Används för flödesjustering och avstängning i kompatibla ång-, kondensat- och elledningar.

Olja och gas:Används i process- och kraftledningar där manuell flödeskontroll eller isolering krävs.

Petrokemiska system:Lämplig för kompatibla olja, gas och processvätskor där strypning eller avstängning krävs.

Vattenbehandling:Används i process- och verktygsrör för styrning av kompatibla vatten och flytande media.

Kraftproduktion:Gäller för utvalda hjälp- och nyttoledningar inom det specificerade tryck- och temperaturintervallet.

Allmän industrirörledning:Används på processutrustning, pumpsystem och andra rörledningar som kräver manuell flödesjustering.

Val och installation

Val av ventil börjar med rörstorlek, tryckklass, medium, arbetstryck och temperatur. Materialet för kropp, skiva, skaft och säte väljs sedan enligt serviceförhållandena.

För ersättningsapplikationer bör befintlig ventilstorlek, flänsdimensioner, längd yta mot yta och driftsarrangemang jämföras med den nya ventilen innan beställning.

Håll flänsytorna rena under installationen och använd den specificerade packningen och bultningen. Efter att ventilen har installerats, kontrollera handrattens funktion och bekräfta att skivan kan färdas genom hela sitt område utan onormalt motstånd.

Provning och inspektion

Materialinspektion

Kaross- och trimmaterial kontrolleras mot de angivna kvaliteterna och beställningsinformationen. Materialregister kan tillhandahållas vid behov.

Dimensionell inspektion

Mått yta mot yta, flänsdimensioner och andra viktiga bearbetningsdimensioner kontrolleras mot tillämplig produktspecifikation.

Tryck- och sätesprovning

Skal- och sätestester utförs enligt de angivna inspektionskraven. Testresultat och acceptanskriterier kan dokumenteras enligt orderkraven.

Slutbesiktning

Innan transporten kontrolleras ventilen med avseende på kroppsskick, flänsytor, handrattsdrift, identifieringsmarkeringar och övergripande montering.

Förpackning

Flänsytor och andra anslutningsytor skyddas före packning. Ventilen är packad enligt dess storlek och leveransmetod för att minska risken för stötar och kontaminering under transport.

Exportförpackningar kan innehålla kartonger, skyddsmaterial och plywoodfodral enligt ventildimensioner och transportkrav. Produktmärkning och fraktdokument kan förberedas enligt beställning.

FAQ

F1: Vad används en ANSI standardflänsad klotventil till?

En ANSI standardflänsad klotventil används för att reglera och stänga av kompatibla vätskor i industriella rörledningar. Utformningen av skiva och säte gör att flödespassagen kan justeras under drift, vilket gör den lämplig för applikationer där flödeskontroll krävs.

F2: Vad är skillnaden mellan en klotventil och en slussventil?

En klotventil använder en skiva som rör sig mot sätet och används vanligtvis för strypning och flödesjustering. En slussventil flyttar grinden bort från flödesvägen och används vanligtvis för isolering snarare än kontinuerlig strypning.

F3: Varför används flänsade ändar på denna ventil?

Flänsade ändar ger en bultad anslutning till rörledningen och gör att ventilen kan tas bort för underhåll utan att skära av röret. De används ofta på industriella rörsystem där standardiserade flänsdimensioner krävs.

F4: Vilka material finns tillgängliga?

Den listade konfigurationen inkluderar CF8/CF8M för stommen och skivan, F304/F316 för stammen och de specificerade sätesmaterialalternativen. Andra material kan övervägas beroende på driftsmedium och temperatur.

F5: Kan ventilen användas för ånga?

Ja, förutsatt att tryck, temperatur och materialkonfiguration ligger inom de angivna driftsgränserna. Sätet och tätningsmaterialen bör kontrolleras för de faktiska ångförhållandena.

F6: Vilken information behövs för att välja rätt ventil?

Viktig information inkluderar rörstorlek, tryckklass, flänsstandard, medium, drifttryck, temperatur, materialkrav och eventuella NACE- eller projektspecifika krav.

F7: Hur ska ventilen underhållas?

Kontrollera handratten, spindeln, packningsområdet, flänsanslutningen och tätningens skick under rutinunderhåll. Om läckage eller onormalt driftmotstånd uppstår, isolera och tryckavlasta rörledningen före inspektion.
