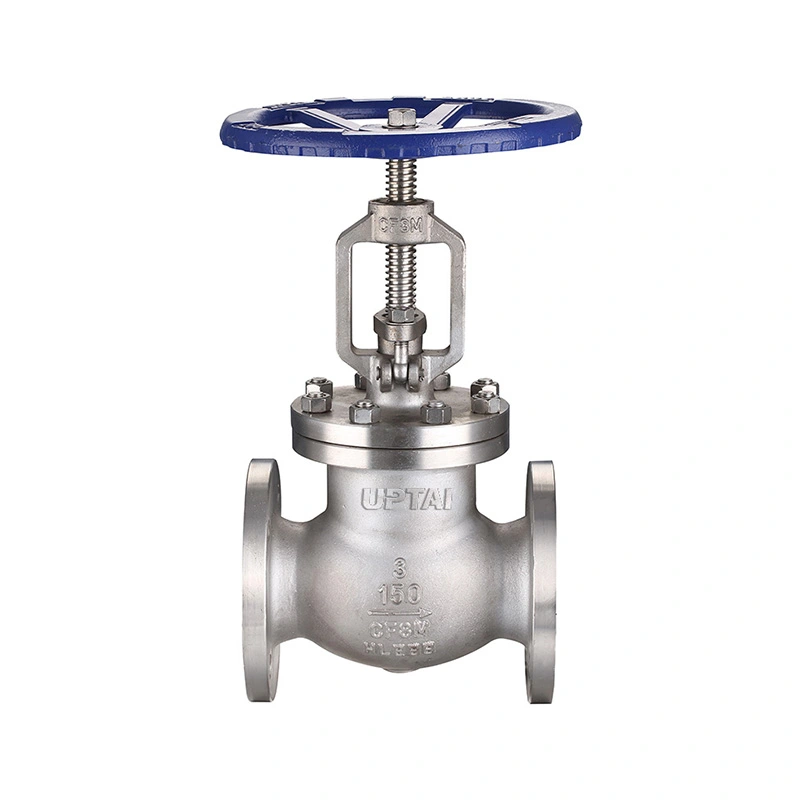

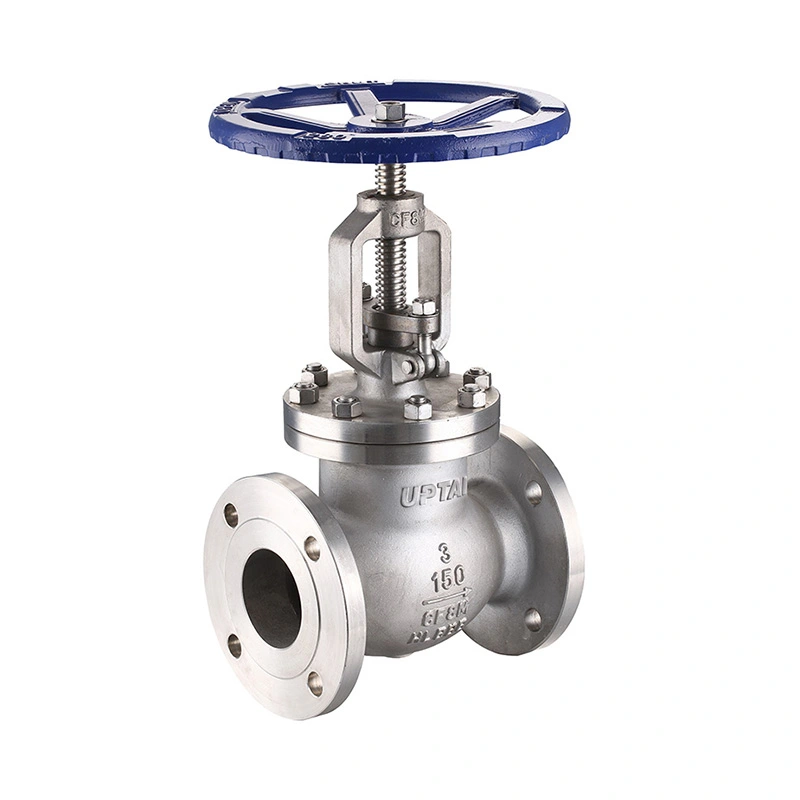

Klass 150 Flänsad klotventil i smidd rostfritt stål

Klass 150 smidda klotventiler i rostfritt stål är en smidd klotventil i rostfritt stål för industriell rörledning och processutrustning. Den använder en linjärt rörlig skiva för avstängning och flödesreglering, med RF-kompatibla flänsade ändar och handrattsdrift. Ventilen finns i storlekarna 1/2" till 2" med F304 och F316 materialalternativ.

Materialet för den smidda kroppen, skivan, skaftet och sätet kan väljas efter arbetsmedium, tryck och temperatur. Ventilspecifikationen inkluderar även NACE MR0175 / ISO 15156 krav för tillämpliga serviceförhållanden.

Huvudmått

Bygg- och servicevillkor

Ventilhuset är tillverkat av ASTM A182 F304 eller F316 smidd rostfritt stål. Skivan rör sig längs ventilaxeln och stänger mot sätet. Genom att vrida på handratten ändras skivans läge, vilket gör att ventilen kan användas för avstängning eller kontrollerad flödesjustering.

Skivan är tillgänglig i ASTM A182 F304 eller ASTM A182 F316 med ett STL#6-alternativ som anges i specifikationen. Stammen och sätet finns i F304 eller F316. Materialvalet bör ta hänsyn till processvätska, koncentration, driftstemperatur och korrosionsförhållanden.

Ventilen är klassad CL150 med ett listat maximalt arbetstryck på 285 PSI. Det specificerade temperaturintervallet är -29 ℃ + 425 ℃. Faktiskt tillåtet tryck bör kontrolleras mot tillämplig tryck-temperaturklass vid driftstemperaturen.

Flänsad anslutning och applikationer

Klass 150 smidda rostfria flänsade klotventiler använder RF-kompatibla flänsade ändar med ASME B16.5 specificerad för anslutningsstandarden. Den flänsförsedda anslutningen gör att ventilen kan skruvas fast i en matchande rörledningsfläns och tas bort när inspektion eller underhåll krävs.

Före installation, kontrollera flänsstorlek, tryckklass, packning, skruvning och yta mot yta. Rörledningen bör vara korrekt inriktad för att undvika överdriven mekanisk belastning på ventilanslutningen.

Ventilen kan användas i olja och gas, petrokemi, kemisk bearbetning, industriella verktyg och andra rörsystem där rostfritt stålkonstruktion och manuell flödeskontroll krävs. Lämpliga medier kan innefatta vatten, ånga, luft, olja och kompatibla processvätskor inom de specificerade tryck-, temperatur- och materialgränserna.

Globventiler har normalt ett högre tryckfall än raka isoleringsventiler på grund av den interna flödesvägen. Om ventilen kommer att användas för kontinuerlig flödesreglering, bör den erforderliga flödeshastigheten, tryckfallet och arbetsfrekvensen beaktas vid dimensionering.

Urval, testning och FAQ

Vid beställning, ange ventilstorlek, tryckklass, flänsstandard, medium, arbetstryck, temperatur, kropps- och trimmaterial, kvantitet och eventuella särskilda krav på inspektion eller dokumentation. För ersättningstillämpningar kan befintliga ventilritningar, namnskyltinformation eller mått vända mot yta användas för konfigurationsbekräftelse.

Specifikationen listar API 602 för konstruktion och tillverkning, ASME B16.10 för yta mot yta, ASME B16.34 för tryck-temperaturklasser och API 598 för testning och inspektion. Inspektion kan innefatta materialverifiering, dimensionskontroller, skalprovning, sätesläckagetestning och slutlig driftinspektion enligt tillämpliga krav.

Shangtai tillverkar industriventiler i Wenzhou, Zhejiang, Kina. Produktionen omfattar bearbetning, montering, provning och inspektion, med produktdokumentation tillgänglig enligt orderkraven.

1. Vad används en smidd rostfri klotventil till?

En smidd klotventil i rostfritt stål används för manuell avstängning och flödesreglering. Den linjära rörelsen av skivan gör att öppningen kan justeras efter de erforderliga flödesförhållandena.

2. Vad är skillnaden mellan en klotventil och en slussventil?

En klotventil använder en skiva som rör sig mot sätet och är lämplig för både avstängning och flödesreglering. En grindventil använder en grind som rör sig vertikalt och används vanligtvis för isoleringsservice när den är helt öppen eller helt stängd.

3. Kan F304 och F316 material väljas?

Ja. Specifikationen listar ASTM A182 F304 och F316 alternativ för kaross, styrstam och säte. Lämpligt material bör väljas enligt medium, temperatur och korrosionsförhållanden.

4. Vilken information behövs för val av ventil?

Nyckelinformation inkluderar ventilstorlek, tryckklass, flänsstandard, medium, arbetstryck, temperatur, materialkrav och eventuella NACE- eller inspektionskrav. Befintliga ritningar kan också tillhandahållas för ersättningsventilbekräftelse.

5. Kan annat material tillhandahållas?

Ja. Annat material finns tillgängligt på begäran. Den erforderliga materialkombinationen bör bekräftas enligt servicemediet, driftsförhållanden och tillämpliga projektspecifikationer.

6. Vilken funktion har flänsanslutningen?

Den flänsförsedda anslutningen gör att ventilen kan skruvas fast i matchande rörledningsflänsar. Det gör det också möjligt att ta bort ventilen från rörledningen för inspektion eller underhåll utan att skära av röret.

7. Vad är en klass 150 smidd klotventil med fläns i rostfritt stål?

Den kombinerar en smidd ventilkropp i rostfritt stål med flänsförsedda ändar av klass 150 och en klotventilsskivamekanism. Den är avsedd för kompatibla industrivätskor inom de specificerade tryck-, temperatur- och materialgränserna.
