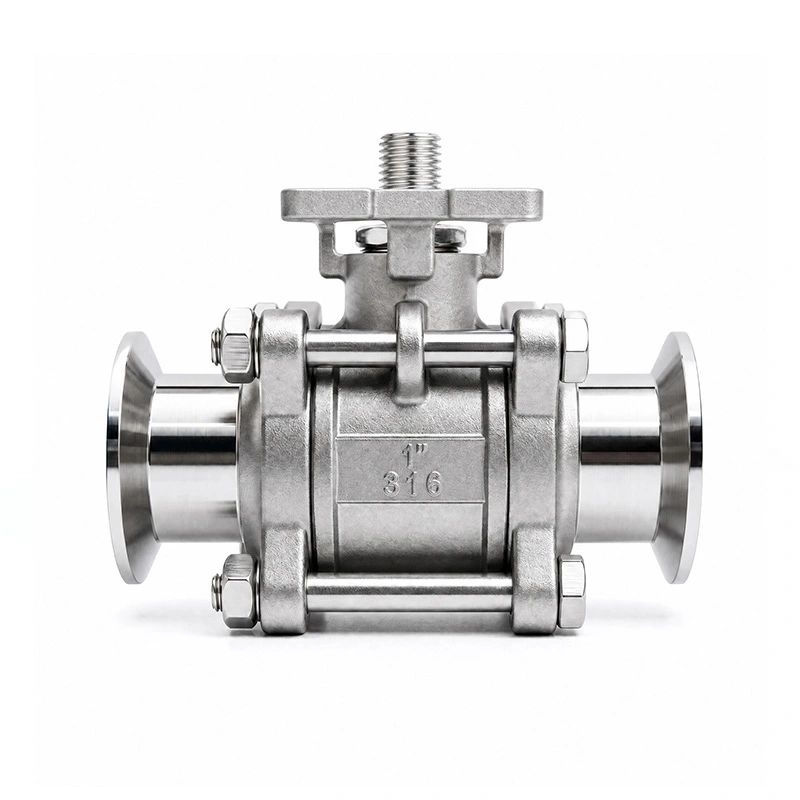

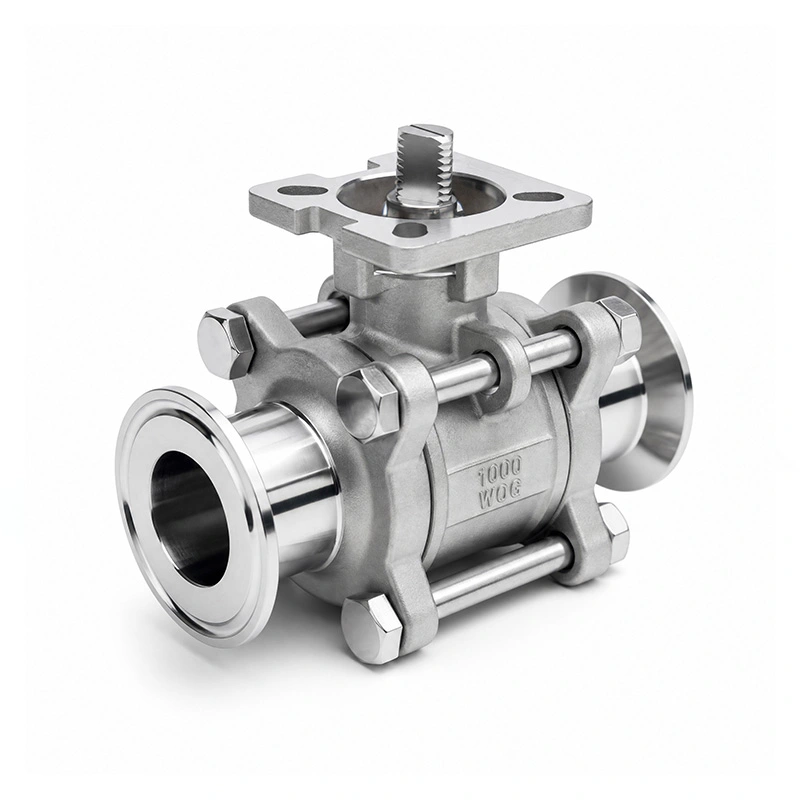

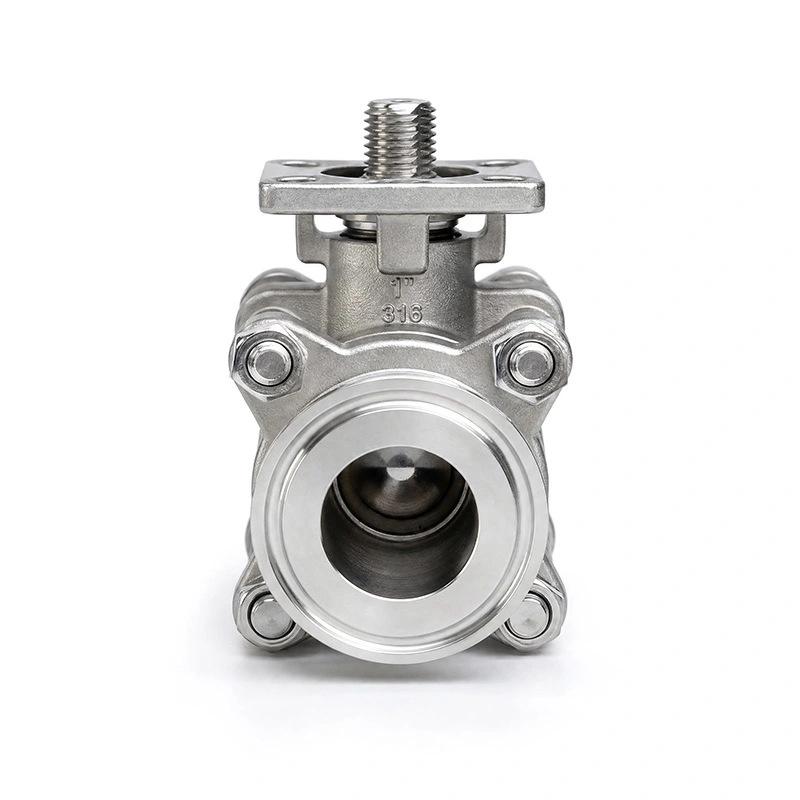

3PC helt inkapslad tri-clamp kulventil med ISO 5211 monteringsdyna

Den 3PC helt inkapslade tri-clamp kulventilen med ISO 5211 monteringsdyna använder en tredelad ventilkropp med tri-clamp anslutningar för sanitära och processrörsystem. Den tredelade konstruktionen ger tillgång till interna komponenter efter att rörledningen har isolerats, medan ISO 5211-monteringsplattan ger ett standardiserat gränssnitt för pneumatisk eller elektrisk ställdoninstallation. Denna konfiguration är lämplig för vätskekontrollsystem där sanitära anslutningar och automatiserad ventildrift krävs.

Huvudmått

Viktiga designfunktioner

Tredelad ventilkonstruktion

Den tredelade kroppen består av en central ventilsektion och två ändsektioner. Efter att rörledningen är ordentligt isolerad och ventilen är trycklös, kan kroppen öppnas för att inspektera eller byta ut inre komponenter. Denna struktur är användbar för applikationer där periodiskt underhåll av säten, tätningar eller andra inre delar krävs.

Tri-clamp anslutning

Tri-clamp-anslutningar använder ett kläm- och packningsarrangemang istället för gängade eller flänsförsedda leder. Denna anslutningsmetod gör att ventilen kan installeras eller tas bort utan att svetsa ventilen direkt i rörledningen. Tillämpligt packningsmaterial och anslutningsdimensioner bör väljas enligt processmedium, temperatur och rörspecifikationer.

Montering av ställdon enligt ISO 5211

Den 3PC helt inkapslade tri-clamp kulventilen med ISO 5211 monteringsdyna är designad med ett ISO 5211 ställdon monteringsgränssnitt på ventilen. Detta gör att kompatibla pneumatiska eller elektriska ställdon kan monteras direkt på ventilen utan att förlita sig på ett separat konventionellt monteringsarrangemang. Valet av ställdon bör anpassas till ventilstorlek, arbetsmoment och systemkontrollkrav.

316 Rostfritt stål fuktade komponenter

Kroppen är specificerad som ASTM A351 CF8M (316), medan kulan och skaftet är specificerad som ASTM A182 F316. Dessa rostfria stålmaterial är lämpliga för en rad industriella vätskeapplikationer där materialkompatibilitet och korrosionsbeständighet är viktiga överväganden. RPTFE-sätet kombinerar PTFE med 15 % fyllmedel och bör utvärderas mot det faktiska mediet och driftstemperaturen innan valet.

Ansökningar

Den 3PC helt inkapslade tri-clamp kulventilen med ISO 5211 monteringsdyna kan användas i rörsystem som kräver en kompakt avstängningsventil, sanitära anslutningar och valfri automatisk aktivering. Typiska applikationsområden inkluderar:

Allmän vätskebearbetning

Kemisk vätskehantering

Vattenreningsanläggningar

Lätt industriell tillverkning

Automatiserade rörsystem

Installation och drift

Tri-clamp installation

Innan installationen, bekräfta att ventilstorlek, anslutningsdimensioner, packningsmaterial och tryck-temperaturkrav överensstämmer med rörledningsspecifikationen. Placera ventilen mellan de matchande Tri-clamp-anslutningarna, installera lämplig packning och fäst skarven med klämman. Anslutningen bör kontrolleras för korrekt inriktning innan systemet trycksätts.

Installation av ställdon

ISO 5211-monteringsplattan tillhandahåller gränssnittet för kompatibla pneumatiska eller elektriska ställdon. Kontrollera ställdonets monteringsmönster, axeldimensioner och erforderligt arbetsmoment före installation. Ställdonet ska installeras och justeras enligt ventil- och ställdontillverkarens instruktioner.

Underhåll

Före underhåll, isolera ventilen från rörledningen och släpp allt kvarvarande tryck. Den tredelade konstruktionen gör att ventilkroppen kan öppnas för inspektion av kulan, sätena, spindeln och tätningskomponenterna. Byt ut slitna komponenter mot lämpliga delar och kontrollera ventilens tätning och drifttillstånd innan den åter tas i drift.

Urvalsöverväganden

När du väljer denna ventil för ett nytt rörsystem, överväg driftsmedium, tryck, temperatur, rörstorlek, anslutningsdimensioner och nödvändig aktiveringsmetod. Ventilsätet och tätningsmaterial bör kontrolleras för kompatibilitet med processvätskan. För automatiserade tillämpningar bör ställdonet väljas i enlighet med ventilens manövermoment och systemets styrkrav.

FAQ

F1: Vad används en 3PC helt inkapslad tri-clamp kulventil med ISO 5211 monteringsdyna för?

En 3PC helt inkapslad tri-clamp kulventil med ISO 5211 monteringsdyna används för on/off vätskekontroll i rörsystem där en tredelad ventilkropp, tri-clamp anslutning och ställdonets monteringsgränssnitt krävs. Den kan konfigureras för manuell drift eller kombineras med ett lämpligt pneumatiskt eller elektriskt ställdon för automatiserad styrning.

F2: Vad ger ISO 5211-monteringsplattan?

ISO 5211-monteringsplattan tillhandahåller ett standardiserat monteringsgränssnitt för ställdon. Kompatibla pneumatiska eller elektriska ställdon kan monteras enligt de tillämpliga monteringsmåtten enligt ISO 5211, beroende på ställdonets storlek och ventilmomentkrav.

F3: Vilka är fördelarna med den tredelade konstruktionen?

Den tredelade konstruktionen ger åtkomst till ventilens inre komponenter efter att rörledningen har isolerats och tryckavlastats. Detta kan förenkla inspektion och byte av säten, tätningar och andra servicebara komponenter jämfört med en helt sluten kropp i ett stycke.

F4: Vilka material används för denna ventil?

Kroppen är ASTM A351 CF8M (316), medan kulan och skaftet är ASTM A182 F316. Sitsen är RPTFE (PTFE+15%fv). Andra materialkonfigurationer är tillgängliga på begäran.

F5: Kan denna ventil användas med pneumatiska eller elektriska ställdon?

Ja. Monteringsgränssnittet ISO 5211 är utformat för installation av ställdon. Lämpligt ställdon bör väljas i enlighet med ventilstorlek, arbetsmoment, tryck, temperatur och reglersystemskrav.

F6: Vad bör kontrolleras innan du beställer?

Bekräfta erforderlig ventilstorlek, anslutningsmått, arbetstryck, temperatur, processmedium, sätesmaterial och aktiveringsmetod. För automatiserade system bör även ställdonets monteringsmönster och erforderligt vridmoment bekräftas.
